2014 Yamaha Srviper RTX (SR10REB) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2014 Yamaha Srviper RTX (SR10REB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

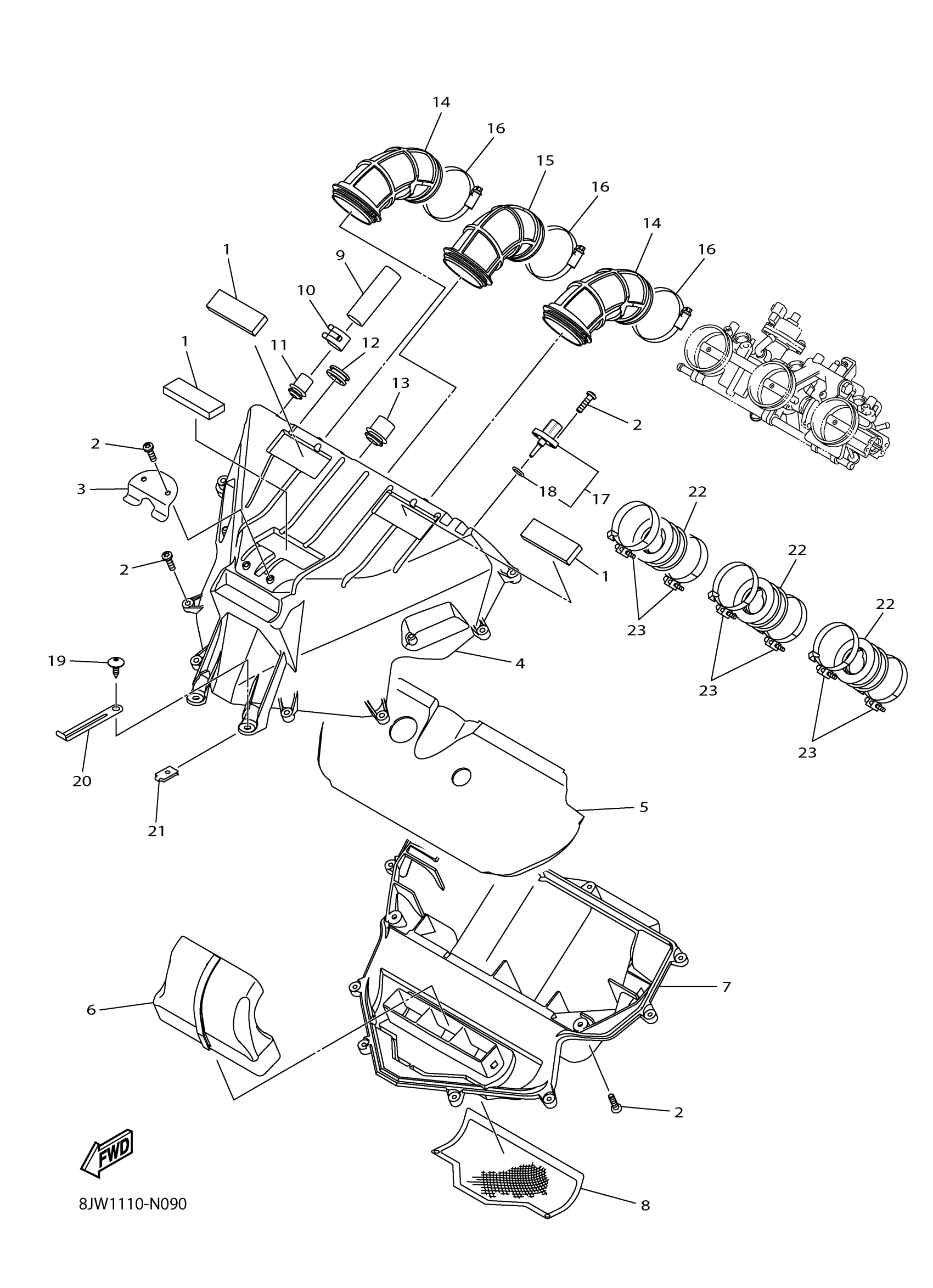

2014 Yamaha Srviper RTX (SR10REB) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DAMPER 1

8JP-E4425-00-00

1

$1.89

In stock

2

SCREW, 10-14X3/4

8JP-RA289-00-00

1

$0.45

In stock

3

PANEL 1

8JP-E441L-00-00

1

$5.35

In stock

4

SILENCER, INTAKE 1

8JP-E4431-10-00

1

$79.82

In stock

5

PLATE, ELEMENT

8JP-E4472-00-00

—

$59.62

In stock

6

DUCT

8JP-E443A-00-00

1
Out of stock

7

SILENCER, INTAKE 2

8JP-E4441-00-00

1

$45.99

In stock

8

FILTER 1

8JP-E445E-00-00

—

$14.32

In stock

9

HOSE, 13 (25 FEET)

8JM-RA902-10-00

1

$217.14

In stock

10

CLAMP, 18

8JP-RAB20-00-00

1
Out of stock

11

CONNECTOR

8JP-E410G-00-00

1
Out of stock

12

GROMMET

8JP-E4435-00-00

1

$1.57

In stock

13

CONNECTOR

8JP-E410F-00-00

1
Out of stock

14

JOINT, AIR CLEANER

8JP-E4453-00-00

1

$62.82

In stock

15

JOINT, AIR CLEANER

8JP-E4463-00-00

1

$60.54

In stock

16

CLAMP, 4

8JP-RAB06-00-00

—

$7.12

In stock

17

SENSOR, AIR TEMPER

8JP-H5886-00-00

—

$32.29

In stock

18

. O-RING, 6

8JP-RAF08-00-00

1
Out of stock

19

SCREW, 10-12X3/4

8KC-RA290-00-00

—

$1.75

In stock

20

CLAMP, 20

8JP-RAB22-00-00

—

$5.77

In stock

21

NUT, CLIP

8JP-RA349-00-00

—

$1.12

In stock

22

JOINT

8GL-13595-00-00

—

$16.69

In stock

23

HOSE CLAMP ASSY

90450-60004-00

—

$14.64

In stock
