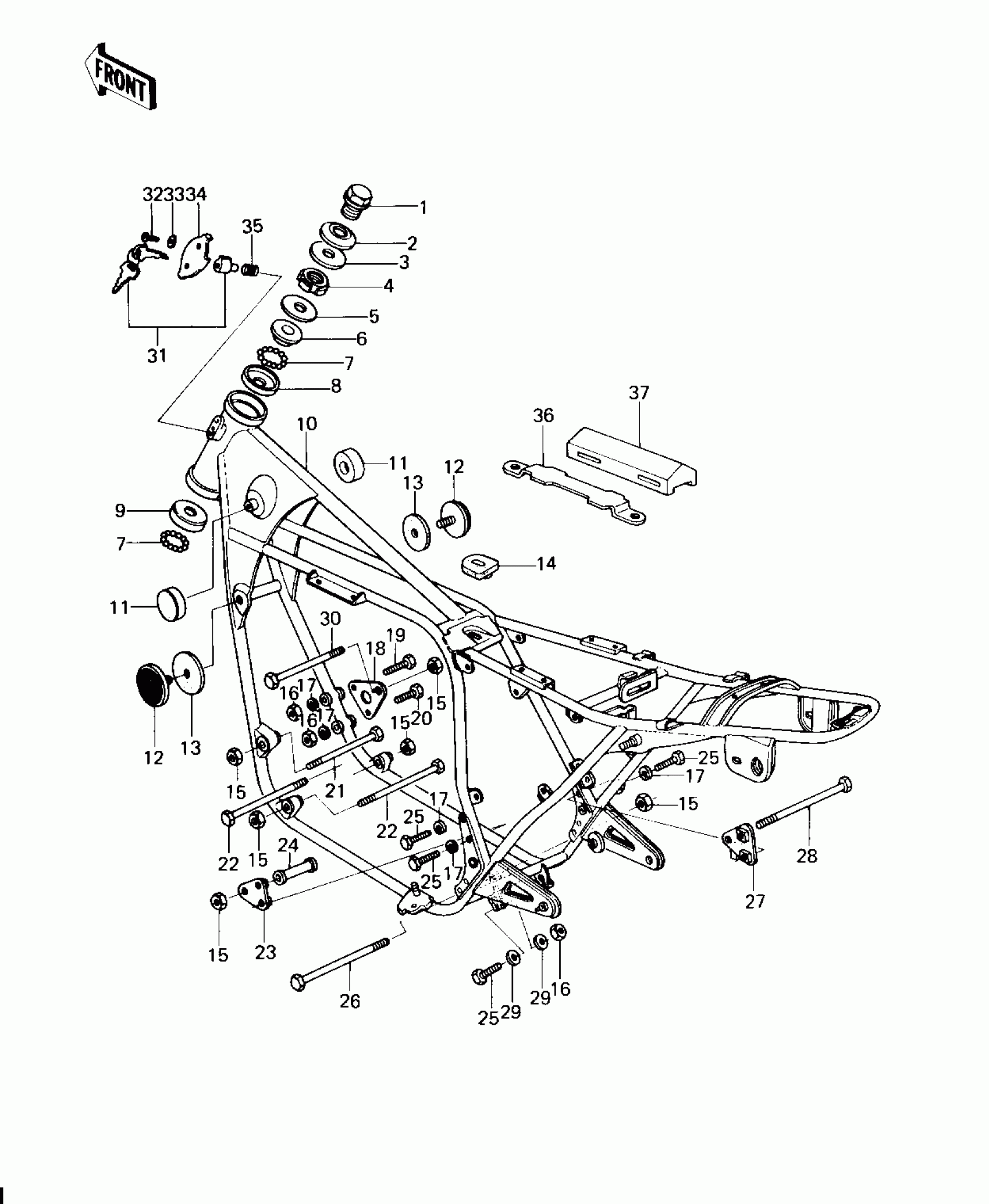

Kawasaki SR FRAME/FRAME FITTINGS Diagram
#
1
BOLT,16X25.5
92007-031
Unavailable
2
WASHER,16X41X4
92022-230
Unavailable
3
WASHER,WAVE
46100-003
Unavailable
4
NUT,30MM
92090-007
Unavailable
5
CAP,STEERING STEM
46098-016
Unavailable
6
RACE,STEERING STEM BEARING
92047-011
Unavailable
7
BALL-STEEL,1/4
600A0800
Unavailable
8
RACE,STEERING STEM BEARING
92048-006
Unavailable
9
RACE,STEERING STEM BEARING
92048-008
Unavailable
10
FRAME
32002-1015
Unavailable
11
DAMPER,FUEL TANK
92075-101
Unavailable
12
REFLECTOR-REFLEX,FR
28012-016
Unavailable
13
DAMPER,REFLECTOR
92094-011
Unavailable
14
DAMPER,FUEL TANK
92075-295
Unavailable
15
NUT,LOCK,10MM
92019-021
Unavailable
16
NUT,8MM
311B0800
Unavailable
17
WASHER SPRING 8MM
461F0800
Unavailable
18
PLATE,FRONT ENG.MOUNT
32030-063
Unavailable
19
BOLT,8X63
92001-1397
Unavailable
20
BOLT,HEX HEAD,8X59
110G0859
Unavailable
21
BOLT,HEX HEAD,10X72
92001-1049
Unavailable
22
BOLT,HEX HEAD,10X84
92001-1048
Unavailable
23
PLATE,RR ENG MONT,L.
32030-064
Unavailable
24
COLLAR,L=54
92027-275
Unavailable
25
BOLT
92001-1578
Unavailable
26
BOLT,HEX HEAD,10X219
92091-032
Unavailable
27
PLATE,RR ENG MONT,R.H
32030-065
Unavailable
28
BOLT,ENGINE MOUNTING
92091-023
Unavailable
29
WASHER PLAIN 8MM
410B0800
Unavailable
30
BOLT,HEX HEAD,10X46
92001-1050
Unavailable
31
LOCK-ASSY,STEERING
27016-5009
Unavailable
31
LOCK-ASSY,STEERING
27016-5009
Unavailable
32
SCREW,3.51MM
92008-007
Unavailable
33
WASHER,WAVE
92097-003
Unavailable
34
CAP,STEERING LOCK
11012-1134
Unavailable
35
SPRING,STEERING LOCK
27032-001
Unavailable
36
BRACKET,IGNITION COIL
11034-1125
Unavailable
37
DAMPER,IGNITION COIL
92075-1033
Unavailable
