TRANSMISSION

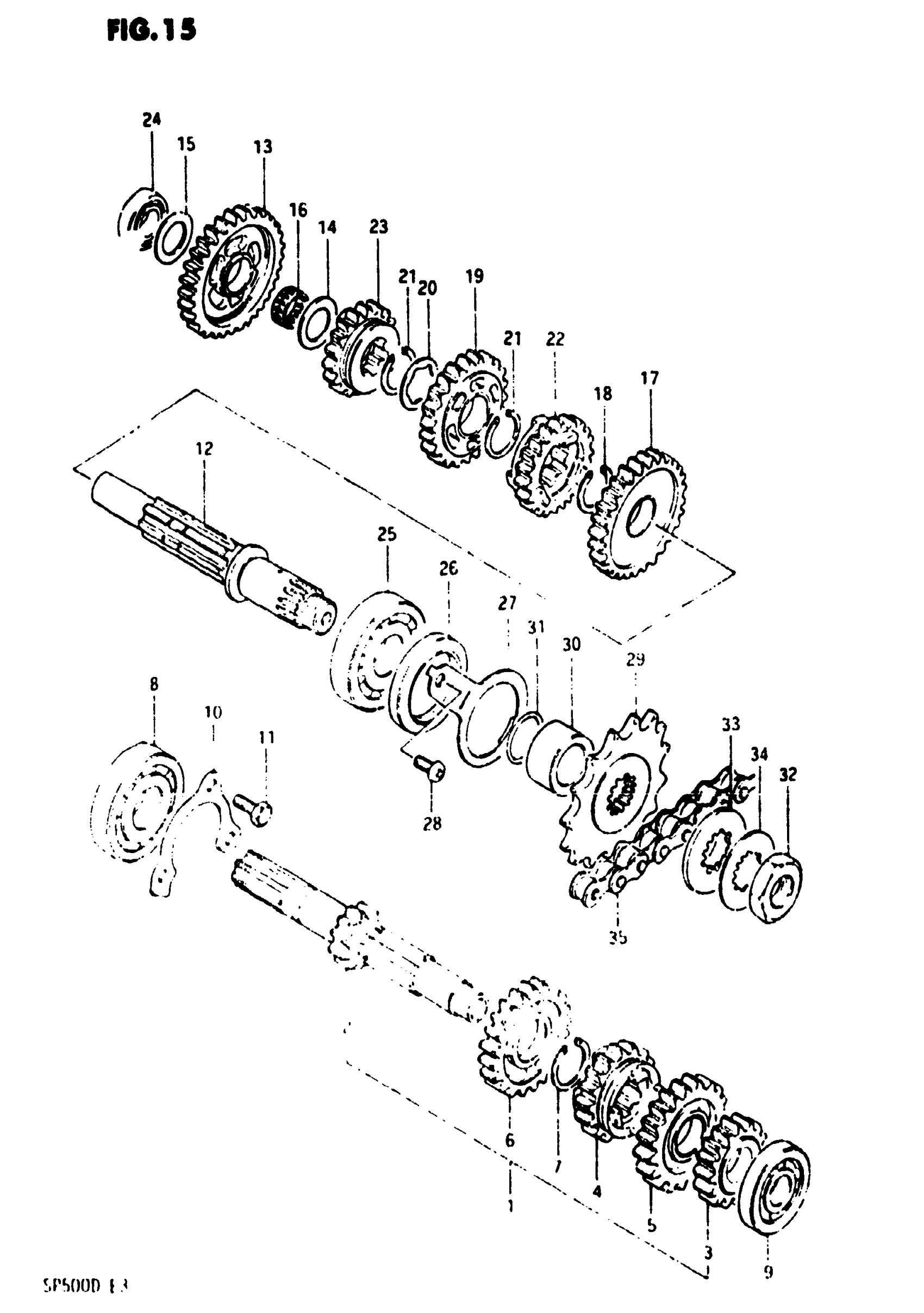

Suzuki SP500 (1983) TRANSMISSION Diagram
#
1
COUNTERSHAFT | Includes Item(s) 2 - 7
24120-37400
Unavailable
2
COUNTERSHAFT (NT:12)
24121-37400
Unavailable
3
GEAR, 2ND DRIVE (NT:16)
24221-37400
Unavailable
4
GEAR, 3RD DRIVE (NT:19)
24231-37400
Unavailable
5
GEAR, 4TH DRIVE (NT:21)
24240-37400
Unavailable
6
GEAR, 5TH DRIVE (NT:23)
24250-37400
Unavailable
7
CIRCLIP
09380-25010
Unavailable
8
BEARING (22X56X16) This part replaces 09262-22014.
09262-22028
Unavailable
9
BEARING (17X40X12) This part replaces 09262-17018.
09262-17027
Unavailable
10
HOLDER, BEARING
24741-37400
Unavailable
12
DRIVESHAFT
24131-37401
Unavailable
13
GEAR, 1ST DRIVEN (NT:29)
24311-37400
Unavailable
14
WASHER, LH
08211-20301
Unavailable
15
WASHER, RH
08211-20303
Unavailable
16
BEARING
09263-20018
Unavailable
17
GEAR, 2ND DRIVEN (NT:26)
24320-37400
Unavailable
18
CIRCLIP
09380-25010
Unavailable
19
GEAR, 3RD DRIVEN (NT:24)
24330-37400
Unavailable
20
WASHER LOCK (25.1X31X1.0)
09167-25012
Unavailable
21
CIRCLIP
09380-25010
Unavailable
22
GEAR, 4TH DRIVEN (NT:21)
24341-37400
Unavailable
23
GEAR, 5TH DRIVEN (NT:19)
24351-37400
Unavailable
24
BEARING, RH
09262-20059
Unavailable
25
BEARING, RH (22X56X16) This part replaces 09262-22012.
09262-22025
Unavailable
26
OIL SEAL, LH
09283-32020
Unavailable
27
HOLDER, OIL SEAL
24751-37400
Unavailable
28
BOLT This part replaces 01107-06128.
01500-06127
Unavailable
29
SPROKET (NT:15)
27511-32401
Unavailable
30
SPACER
09180-22005
Unavailable
31
O RING
09280-22003
Unavailable
32
NUT
09140-18006
Unavailable
33
SPACER (T:4.6)
27519-37400
Unavailable
34
WASHER
09167-22012
Unavailable
35
CHAIN, DRIVE This part replaces 27600-37461.
27600-06C20-114
Unavailable
