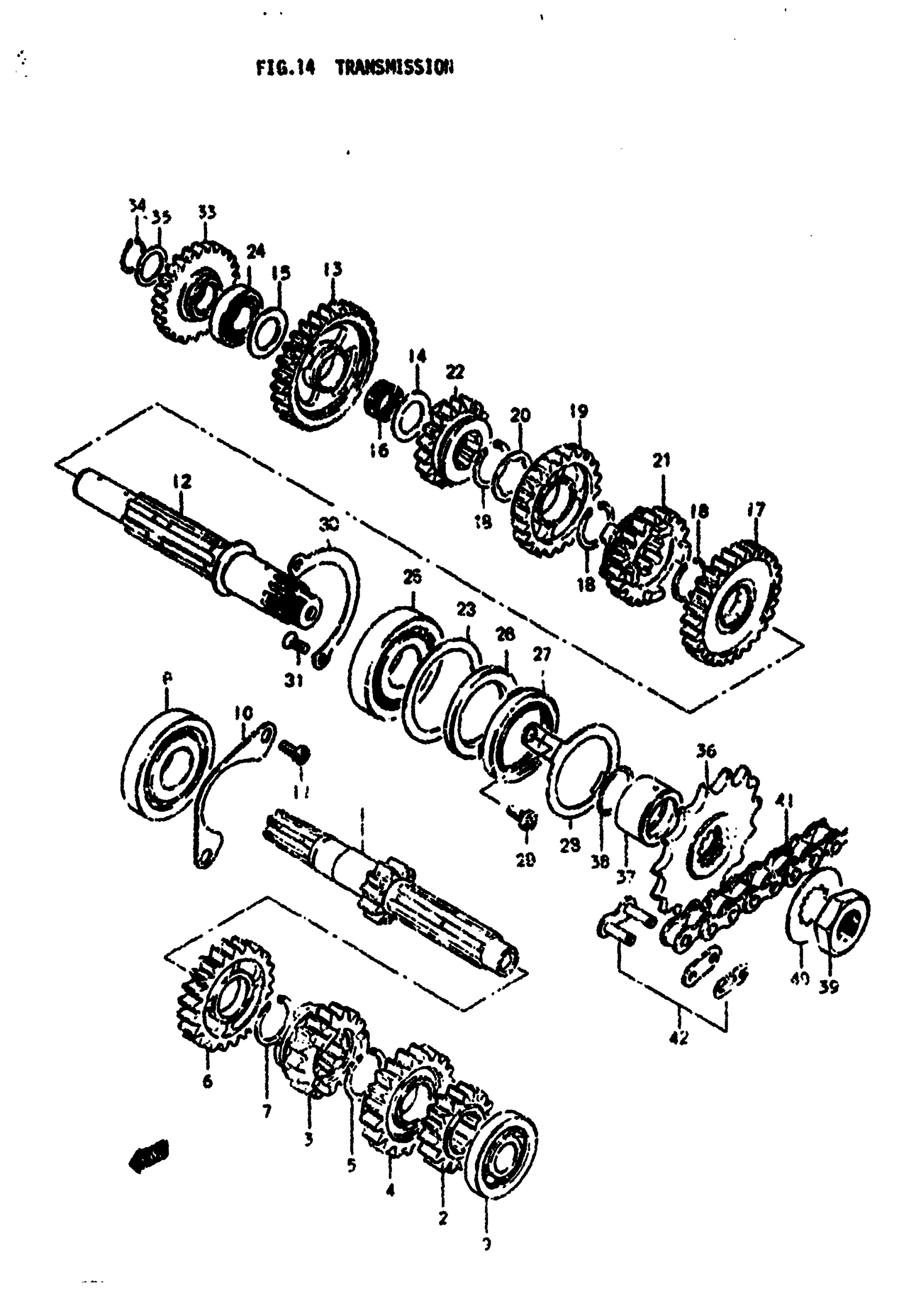

Suzuki SP370 (1979) TRANSMISSION Diagram

#

Description
Price

1

COUNTERSHAFT | NT:11

24120-32400

Unavailable

2

GEAR, 2ND DRIVE (NT:16) | NT:16 This part replaces 24221-41101.

24221-41102

Unavailable

3

GEAR, 3RD DRIVE (NT:17) | NT:17 This part replaces 24231-32400.

24231-32401

Unavailable

4

GEAR, 4TH DRIVE (NT:20) | NT:20 This part replaces 24241-32400.

24241-32401

Unavailable

5

CIRCLIP

09380-22006

Unavailable

6

GEAR, 5TH DRIVE (NT:22) | NT:22 This part replaces 24251-32400.

24251-32420

Unavailable

7

CIRCLIP

09380-22006

Unavailable

8

BEARING (22X56X16) This part replaces 09262-22014.

09262-22028

Unavailable

9

BEARING (17X40X12) This part replaces 09262-17018.

09262-17027

Unavailable

10

HOLDER, BEARING

24741-32400

Unavailable

11

SCREW This part replaces 02112-06128.

02112-06127

Unavailable

12

DRIVESHAFT | *SEE NOTE 1.

24130-32403

Unavailable

13

GEAR, 1ST DRIVEN | NT:29

24311-32401

Unavailable

14

WASHER, 1ST DRIVEN This part replaces 08211-17281.

09181-17195

Unavailable

15

WASHER

08211-17363

Unavailable

16

BEARING

09263-17004

Unavailable

17

GEAR, 2ND DRIVEN | NT:28

24320-32400

Unavailable

18

CIRCLIP

09380-22006

Unavailable

19

GEAR, 3RD DRIVEN | NT:22

24330-32400

Unavailable

20

WASHER

09167-22011

Unavailable

21

GEAR, 4TH DRIVEN | NT:20

24341-32400

Unavailable

22

GEAR, 5TH DRIVEN | NT:18

24561-32400

Unavailable

23

WASHER | 45x55x1

09160-40003

Unavailable

24

BEARING, RH

09264-17001

Unavailable

25

BEARING, LH

09262-22013

Unavailable

26

OIL SEAL

09282-30002

Unavailable

27

OIL SEAL

09283-30025

Unavailable

28

HOLDER, OIL SEAL

24751-32400

Unavailable

29

SCREW This part replaces 02112-06128.

02112-06127

Unavailable

30

HOLDER, BEARING

24752-32400

Unavailable

31

SCREW This part replaces 02122-06128.

02122-06127

Unavailable

33

GEAR, KICK STARTER IDLE (NT:25 | C; *SEE NOTE 2.C; *SEE NOTE 2.N; *SEE NOTE 2.N; *SEE NOTE 2.

26260-32404

Unavailable

34

CIRCLIP

09380-17001

Unavailable

35

WASHER

08211-17241

Unavailable

36

SPROCKET | C; NT:15, TO 27511-32401 This part replaces 27511-32400.

27511-32401

Unavailable

36

SPROCKET | N; NT:15

27511-32401

Unavailable

37

SPACER

27531-32400

Unavailable

38

O RING (D:2.5,ID:21)

09280-21008

Unavailable

39

NUT

09140-18008

Unavailable

40

WASHER

09167-22012

Unavailable

41

CHAIN,DRIVE ASS | #520, 102L This part replaces 27600-36600.

27600-46K00-116

Unavailable

42

NO DESCRIPTION AVAILABLE This part replaces 27620-36110.

27620-28C01

Unavailable
