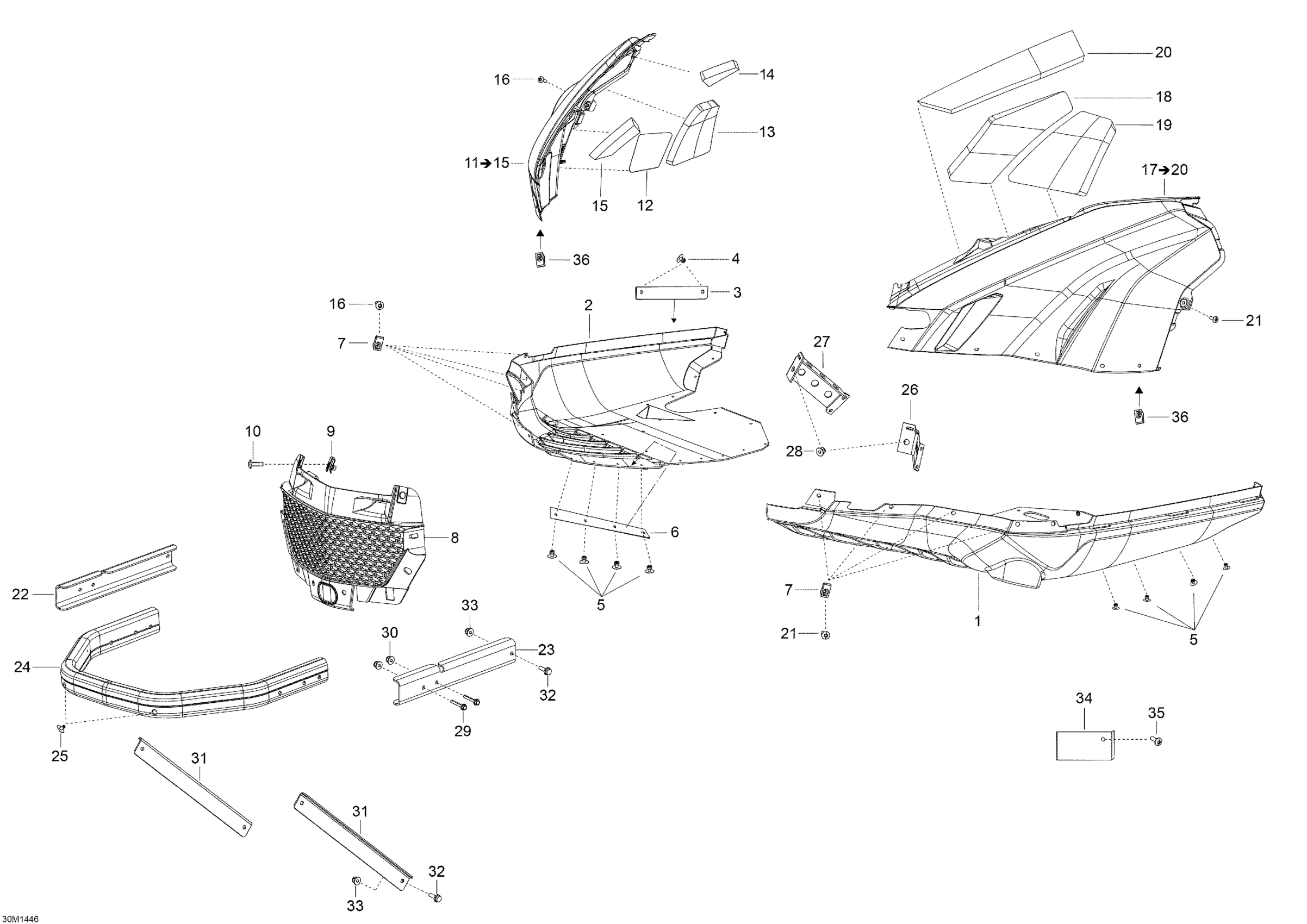

Ski-Doo Skandic SWT 600 ACE (4-strokes) XU, 2014 Bottom Pan Diagram
#
Description
Price
2
BLACK BOTTOM-PAN LOWER RH. - Call your local BRP dealership
502006917
Unavailable
3
Heat Isolation Plate
502007255
Unavailable
4
Rivet
36005
Unavailable
6
SUPPORT PLATE - Call your local BRP dealership
502007226
Unavailable
7
Panel Nut M6 X 1.0
250100198
Unavailable
8
Front Grille
502007140
Unavailable
9
Panel Nut M6 X 1.0
250100198
Unavailable
10
Torx Screw M6 X 20
250000722
Unavailable
11
Deep Black, RH Bottom Pan
502008015
Unavailable
12
Insulator
502007133
Unavailable
13
Insulator
502007132
Unavailable
14
Insulator | Model LE, SE
502007008
Unavailable
16
Torx Screw M6 X 20
250000722
Unavailable
17
Deep Black, LH Bottom Pan
502008017
Unavailable
18
Insulator
502007088
Unavailable
19
Insulator
502007131
Unavailable
21
Torx Screw M6 X 20
250000722
Unavailable
22
RH Bumper Support
502007379
Unavailable
23
LH Bumper Support
502007380
Unavailable
24
Bumper
502007381
Unavailable
26
BOTTOM PAN FASTENER LH - Call your local BRP dealership This part replaces 502007137.
619690082
Unavailable
27
BOTTOM PAN FASTENER RH - Call your local BRP dealership This part replaces 502007138.
619690081
Unavailable
30
Hex. Flange Elastic Nut M6 x 1.0
233261414
Unavailable
31
Bumper Support SWT
502007382
Unavailable
32
Hex. Flange Screw M6 X 20
207662044
Unavailable
33
Hex. Flange Elastic Nut M6 x 1.0
233261414
Unavailable
35
Torx Screw M6 X 20
250000722
Unavailable
36
Panel Nut M6 X 1.0
250100198
Unavailable
