2000 Yamaha Super JET (SJ700AY) Engine Hatch Diagram

← All diagrams

Find the part on the Engine Hatch diagram for your 2000 Yamaha Super JET (SJ700AY), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

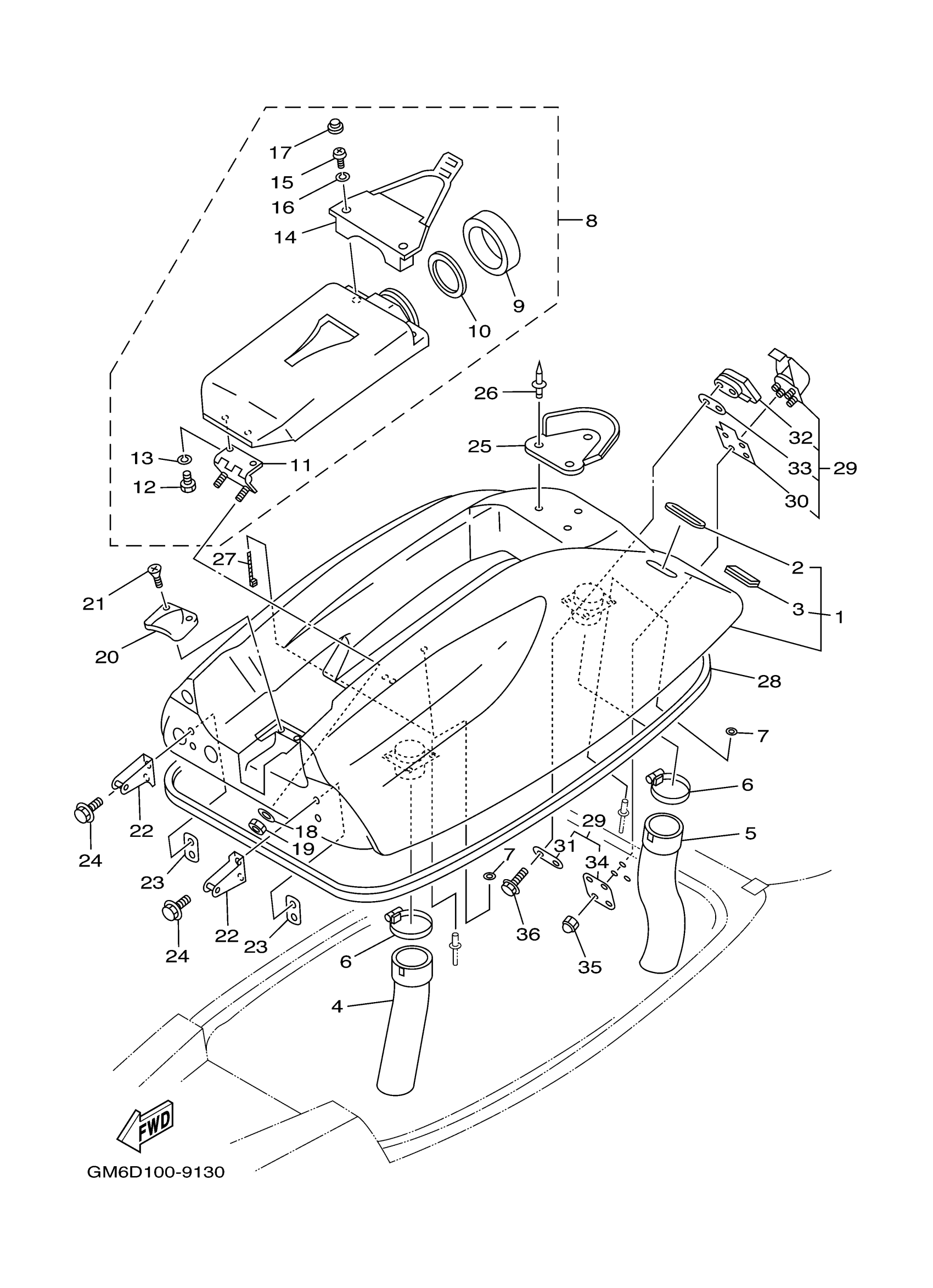

2000 Yamaha Super JET (SJ700AY) Engine Hatch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

ENGINE HATCH COMP.

GM6-6516A-10-P1

1

$1,780.99

In stock

2

. TRIM,HATCH 2

FX1-65116-10-00

1

$3.95

In stock

3

. TRIM 1

GM6-6516C-00-00

1

$3.69

In stock

4

HOSE,VENTILATOR 1

GM6-6213F-00-00

1

$119.98

In stock

5

HOSE, VENTILATOR 2

EW2-62137-00-00

1

$48.49

In stock

6

1

$15.89

In stock

7

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

8

CASE,ASSY 1

FX1-6591A-10-00

1
Out of stock

9

. CAP, CASE

EW2-65912-00-00

1

$23.99

In stock

10

. PACKING, CASE

EW2-65913-00-00

1

$6.00

In stock

11

HINGE, LID

FX1-6517D-00-00

1
Out of stock

12

BOLT, HEXAGON DEEP RECESS

97D95-06014-00

1

$1.35

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

BAND,CASE

FX1-6591K-00-00

1

$103.49

In stock

15

SCREW, PAN HEAD

98580-06016-00

1

$2.90

In stock

16

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

17

CAP

FX1-6514F-00-00

1

$10.49

In stock

18

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

19

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

20

PLATE, HATCH (FL1)

A00-62858-02-00

1

$9.22

In stock

21

—

$1.82

In stock

22

STOPPER HATCH 2

GM6-65136-00-00

1

$24.99

In stock

23

PLATE, STOPPER HATCH 2

EW2-65137-00-00

1

$18.49

In stock

24

BOLT, WITH WASHER

90119-06900-00

1

$4.15

In stock

25

DAMPER, POLE

FX1-6514B-00-00

1

$105.99

In stock

26

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

27

CLAMP

90601-20022-00

1

$2.92

In stock

28

PACKING

GM6-62664-01-00

1

$170.62

In stock

29

HATCH LOCK ASSY

EW2-62840-11-00

1
Out of stock

30

. PACKING, HATCH LOCK

EW2-62845-10-00

1

$6.92

In stock

31

. PLATE, HATCH LOCK

EW2-62846-00-00

1

$5.54

In stock

32

. HOOK, HATCH LOCK

EW2-62843-00-00

1

$23.99

In stock

33

. PACKING, HOOK

EW2-62847-00-00

1

$4.62

In stock

34

. PLATE, HOOK

EW2-62848-00-00

1

$4.62

In stock

35

NUT, FLANGE

95720-05300-00

1

$1.38

In stock

36

BOLT WITH WASHER (EW2)

90119-05923-00

—

$7.26

In stock
