1970 Kawasaki Sidewinder Rear Hub/brake/chain Diagram

← All diagrams

Find the part on the Rear Hub/brake/chain diagram for your 1970 Kawasaki Sidewinder, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

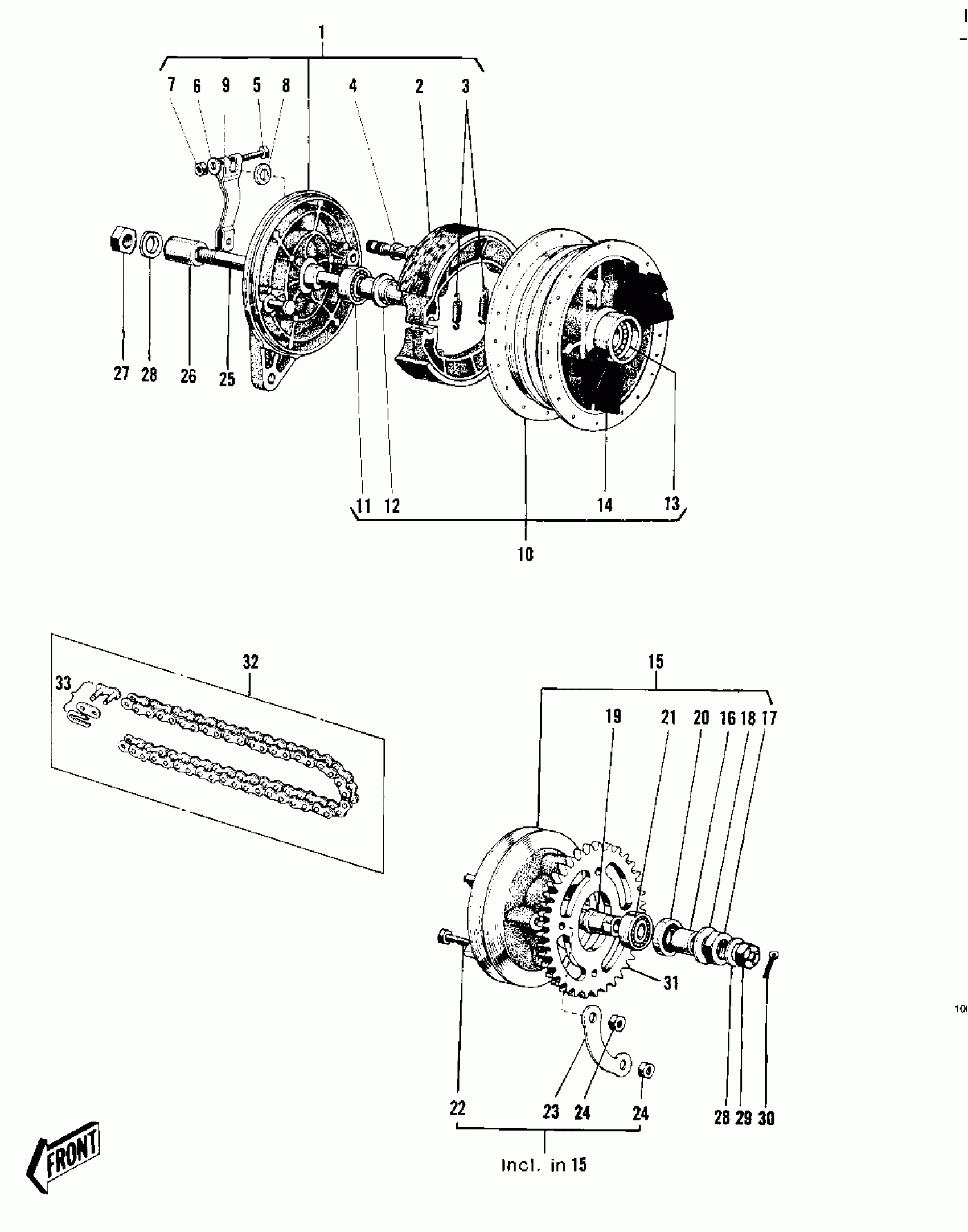

1970 Kawasaki Sidewinder Rear Hub/brake/chain Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

1

$92.68

In stock

2

SHOE,BRAKE

42019-011

1

$38.11

In stock

2

SHOE,BRAKE

42019-011

1

$38.11

In stock

3

SPRING,BRAKE SHOE

42020-004

1

$6.75

In stock

4

CAM SHAFT,REAR BRAKE

42026-021

1
Out of stock

4

CAM SHAFT,REAR BRAKE

42026-021

1
Out of stock

5

BOLT 6X35

110R0635

1
Out of stock

6

1

$1.19

In stock

7

NUT 6MM

311B0600

1
Out of stock

8

SEAL,BRAKE CAM

41051-001

1

$3.39

In stock

9

.UNAVAILABLE IN PRICE BOOK

42029-007

1
Out of stock

10

1

$154.92

In stock

11

BEARING BALL #6202Z

601B6202Z

1
Out of stock

12

1

$3.66

In stock

13

1

$6.86

In stock

14

.DAMPER REAR HUB SHOCK

42014-009

1
Out of stock

15

1

$90.15

In stock

16

.BUSH OIL SHEAL

42037-007

1

$8.22

In stock

17

.NUT,20MM

42045-015

1

$8.03

In stock

18

WASHER,21X33X2.6

42046-003

1

$3.85

In stock

19

.UNAVAILABLE IN PRICE BOOK

42036-007

1
Out of stock

20

.OIL SEAL WTC30528

92052-007

1
Out of stock

21

1

$37.55

In stock

22

BOLT-REAR SPROCKET

92003-087

1
Out of stock

23

1

$5.17

In stock

24

NUT-HEX-FINE,10MM

315B1000

1
Out of stock

25

AXLE REAR

42031-015

1

$15.66

In stock

26

1

$5.90

In stock

27

NUT,14MM

314B1400

1
Out of stock

28

UNAVAILABLE IN PRICE BOOK

42046-006

—
Out of stock

28

WASHER PLAIN 14MM

411B1400

1
Out of stock

29

NUT CASTLE 14MM

321B1400

1
Out of stock

30

PIN COTTER 2.0X15

550D2015

1
Out of stock

31

REAR SPROCKET 39T

42041-029

1
Out of stock

31

REAR SPROCKET 37T

42041-028

—
Out of stock

31

REAR SPROCKET 41T

42041-064

—

$97.37

In stock

32

UNAVAILABLE IN PRICE BOOK

695Z5296

1
Out of stock

33

CHAIN JOINT 530

92058-008

1
Out of stock
