2007 Yamaha Attak (RXW10W) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2007 Yamaha Attak (RXW10W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

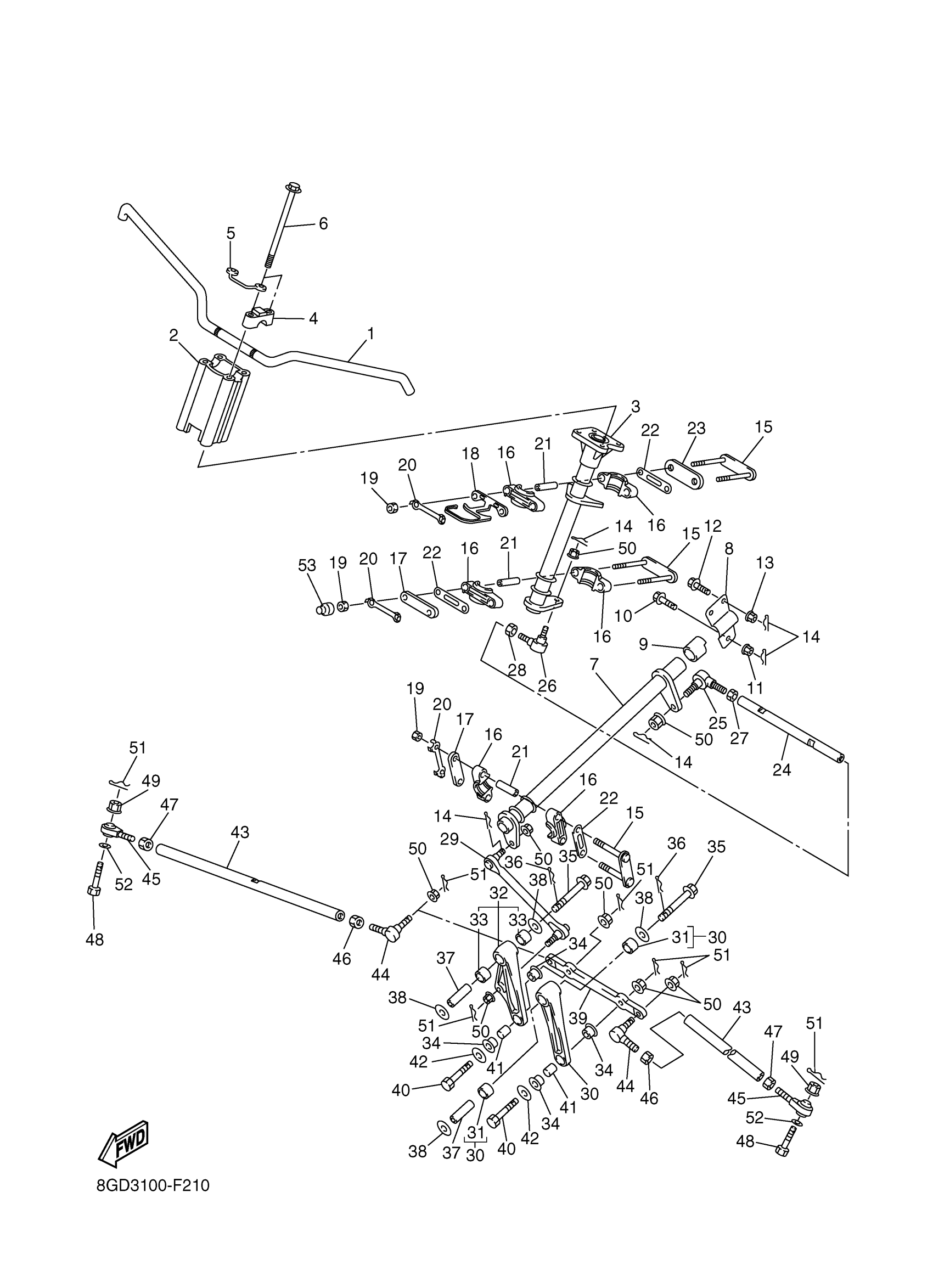

2007 Yamaha Attak (RXW10W) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

8GT-26111-00-00

1

$214.20

In stock

2

JOINT

8GT-2381B-00-00

—

$111.54

In stock

3

COLUMN, STEERING 2

8FP-23813-00-00

1
Out of stock

4

HOLDER, HANDLE UPPER

3SP-23441-00-00

1
Out of stock

5

HOLDER

8FP-23857-00-00

1
Out of stock

6

BOLT

8GT-23876-00-00

1

$9.09

In stock

7

COLUMN, STEERING

8FA-23811-00-00

—

$84.42

In stock

8

COVER, STEERING

8FA-23818-01-00

1
Out of stock

9

BEARING, STEERING UPPER

8FA-23873-01-00

1

$5.35

In stock

10

BOLT, WASHER BASED(4KD)

90105-10728-00

1

$7.49

In stock

11

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

12

BOLT, WASHER BASED(JA1)

90105-08552-00

1

$3.78

In stock

13

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

14

CLIP 136253750000

90468-12006-00

1

$5.10

In stock

15

HOLDER, BEARING

8FA-23872-00-00

1

$13.14

In stock

16

PLANE BEARING, STEERING

8FA-23812-00-00

—

$5.66

In stock

17

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

18

HOLDER, BEARING

8FP-23872-00-00

—

$17.31

In stock

19

NUT(6TA)

95337-08600-00

—

$6.17

In stock

20

WASHER, LOCK 1

1UY-23894-01-00

—
Out of stock

21

COLLAR

90387-09006-00

—

$5.43

In stock

22

WASHER, PLAIN

8FA-23843-00-00

—

$3.25

In stock

23

WASHER, PLAIN

8FP-23843-00-00

—

$21.54

In stock

24

ROD, STEERING

8FA-23828-00-00

—

$15.38

In stock

25

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

26

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

27

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

28

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

29

ROD, STEERING RELAY

8FA-23821-00-00

—

$148.11

In stock

30

ARM PIVOT ASSY

8FG-2389K-00-00

—

$117.60

In stock

31

BUSH, FORMED

90383-17001-00

—

$9.38

In stock

32

ARM PIVOT ASSY. , 2

8FA-2389M-00-00

—

$136.83

In stock

33

BEARING

93317-41785-00

—

$39.23

In stock

34

BUSH, SOLID

90381-14001-00

—

$3.58

In stock

35

BOLT, FLANGE

90105-12017-00

—

$12.82

In stock

36

CLIP, RING

8FA-2384N-00-00

—

$3.45

In stock

37

COLLAR

8FA-2412G-00-00

—

$10.26

In stock

38

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

39

ARM, IDLER

8FU-23826-00-00

—

$78.48

In stock

40

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

41

COLLAR

90387-10070-00

—

$25.31

In stock

42

WASHER PLATE (3L6)

90201-10742-00

—

$6.80

In stock

43

ROD, TIE

8ES-23831-00-00

—

$45.66

In stock

44

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

45

JOINT, UNIVERSAL 3

8FA-23847-00-00

—

$64.14

In stock

46

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

47

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

48

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

49

NUT, NYLON

95707-10300-00

—

$6.68

In stock

50

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

51

PIN, COTTER

91490-20025-00

—

$1.31

In stock

52

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

53

CAP 2

35R-25335-00-00

—

$3.62

In stock
