2006 Yamaha Attak (RXW10L) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2006 Yamaha Attak (RXW10L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

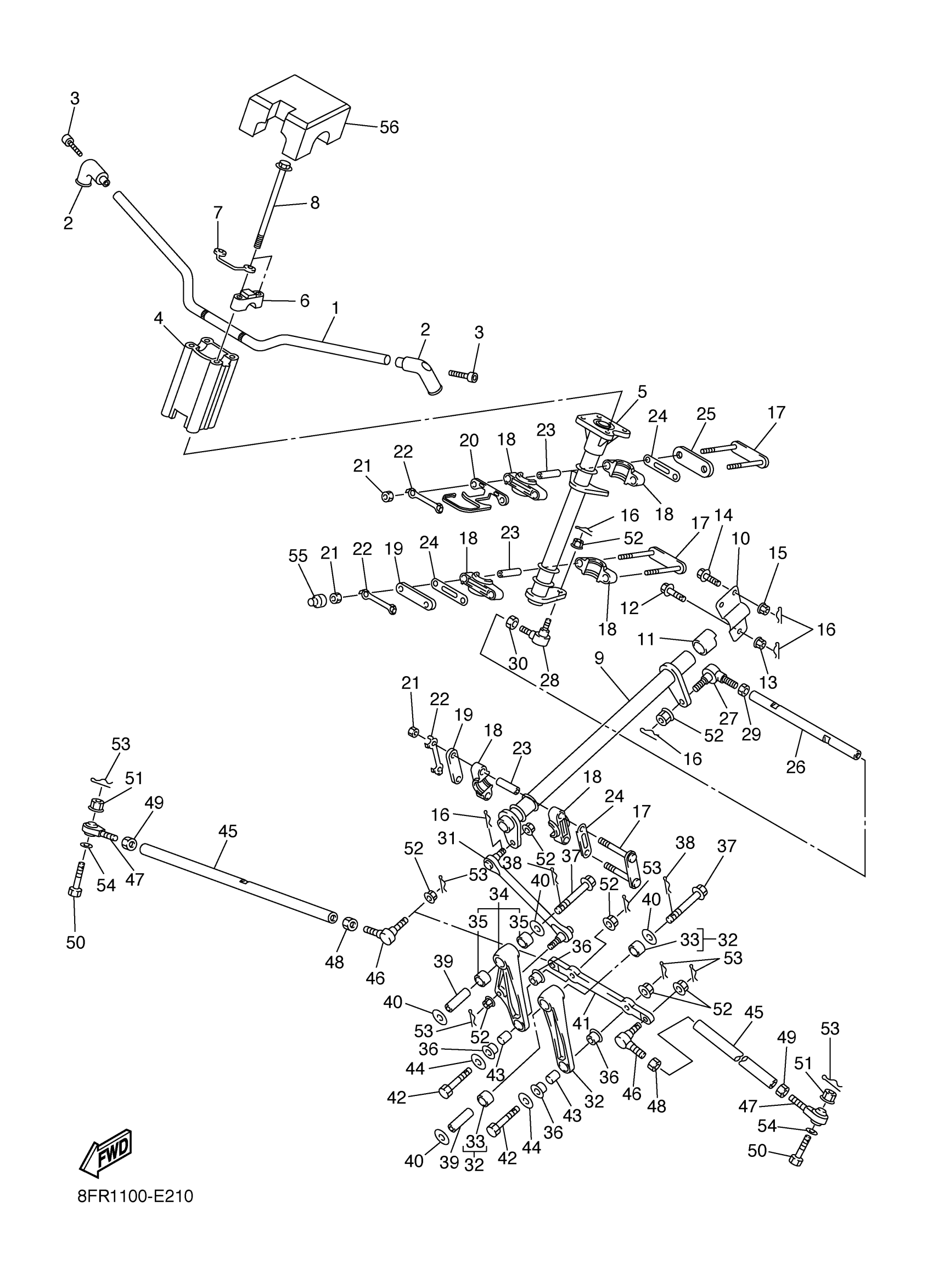

2006 Yamaha Attak (RXW10L) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

8FP-26111-10-00

—

$131.45

In stock

2

END, GRIP

8FP-26246-00-00

1
Out of stock

3

BOLT

91318-06040-00

1

$2.95

In stock

4

JOINT

8FP-2381B-00-00

—

$115.77

In stock

5

COLUMN, STEERING 2

8FP-23813-00-00

1
Out of stock

6

HOLDER, HANDLE UPPER

3SP-23441-00-00

1
Out of stock

7

HOLDER

8FP-23857-00-00

1
Out of stock

8

BOLT, FLANGE

90105-08116-00

—

$6.68

In stock

9

COLUMN, STEERING

8FA-23811-00-00

—

$84.42

In stock

10

COVER, STEERING

8FA-23818-02-00

1

$8.58

In stock

11

BEARING, STEERING UPPER

8FA-23873-01-00

1

$5.35

In stock

12

BOLT, WASHER BASED(4KD)

90105-10728-00

1

$7.49

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

BOLT, WASHER BASED(JA1)

90105-08552-00

1

$3.78

In stock

15

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

16

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

17

HOLDER, BEARING

8FA-23872-00-00

—

$13.14

In stock

18

PLANE BEARING, STEERING

8FA-23812-00-00

—

$5.66

In stock

19

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

20

HOLDER, BEARING

8FP-23872-00-00

—

$17.31

In stock

21

NUT(6TA)

95337-08600-00

—

$6.17

In stock

22

WASHER, LOCK 1

1UY-23894-01-00

—
Out of stock

23

COLLAR

90387-09006-00

—

$5.43

In stock

24

WASHER, PLAIN

8FA-23843-00-00

—

$3.25

In stock

25

WASHER, PLAIN

8FP-23843-00-00

—

$21.54

In stock

26

ROD, STEERING

8FA-23828-00-00

—

$15.38

In stock

27

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

28

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

29

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

30

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

31

ROD, STEERING RELAY

8FA-23821-00-00

—

$148.11

In stock

32

ARM PIVOT ASSY

8FG-2389K-00-00

—

$117.60

In stock

33

BUSH, FORMED

90383-17001-00

—

$9.38

In stock

34

ARM PIVOT ASSY. , 2

8FA-2389M-00-00

—

$136.83

In stock

35

BEARING

93317-41785-00

—

$39.23

In stock

36

BUSH, SOLID

90381-14001-00

—

$3.58

In stock

37

BOLT, FLANGE

90105-12017-00

—

$12.82

In stock

38

CLIP, RING

8FA-2384N-00-00

—

$3.45

In stock

39

COLLAR

8FA-2412G-00-00

—

$10.26

In stock

40

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

41

ARM, IDLER

8FU-23826-00-00

—

$78.48

In stock

42

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

43

COLLAR

90387-10070-00

—

$25.31

In stock

44

WASHER PLATE (3L6)

90201-10742-00

—

$6.80

In stock

45

ROD, TIE

8ES-23831-00-00

—

$45.66

In stock

46

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

47

JOINT, UNIVERSAL 3

8FA-23847-00-00

—

$64.14

In stock

48

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

49

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

50

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

51

NUT, NYLON

95707-10300-00

—

$6.68

In stock

52

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

53

PIN, COTTER

91490-20025-00

—

$1.31

In stock

54

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

55

CAP 2

35R-25335-00-00

—

$3.62

In stock

56

PAD, STEERING

8FP-23815-00-00

—

$82.28

In stock
