2006 Yamaha Apex RTX (RX10RTL) Valve Diagram

← All diagrams

Find the part on the Valve diagram for your 2006 Yamaha Apex RTX (RX10RTL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

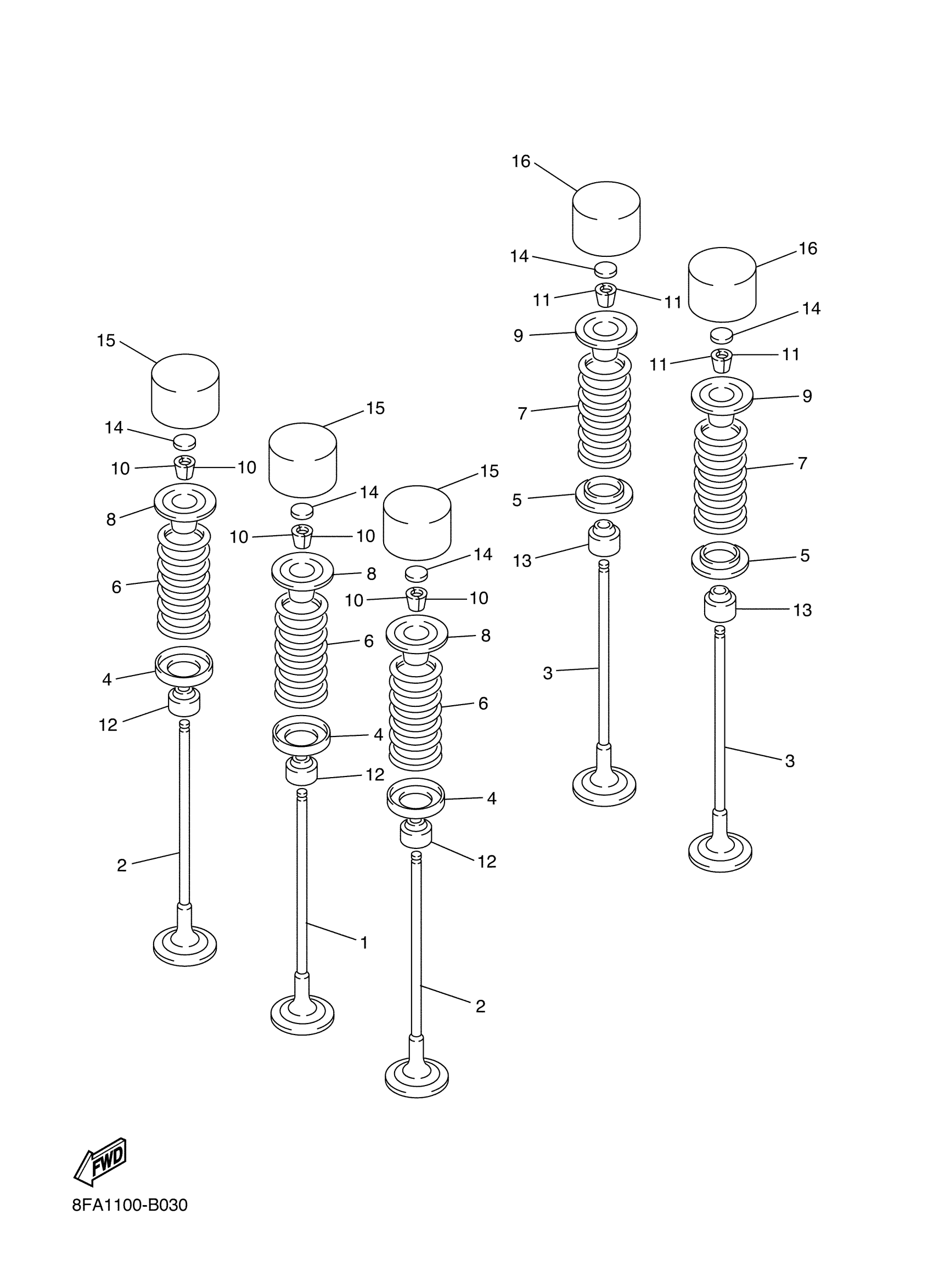

2006 Yamaha Apex RTX (RX10RTL) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, INTAKE

4XV-12111-00-00

1
Out of stock

2

VALVE, INTAKE 2

4XV-12112-00-00

1
Out of stock

3

VALVE, EXHAUST

5LV-12121-00-00

1
Out of stock

4

SEAT, VALVE SPRING

1HX-12116-01-00

1
Out of stock

5

SEAT, VALVE SPRING 2

3GM-12126-00-00

1
Out of stock

6

SPRING, VALVE INNER

8FP-12113-00-00

1
Out of stock

7

SPRING, VALVE OUTER

8FP-12114-00-00

1
Out of stock

8

RETAINER, VALVE SPRING

1HX-12117-00-00

—
Out of stock

9

RETAINER, VALVE SPRING

1WG-12117-00-00

—
Out of stock

10

COTTER, VALVE

1HX-12118-00-00

1
Out of stock

11

COTTER, VALVE

1WG-12118-00-00

1
Out of stock

12

SEAL, VALVE STEM

4TV-12119-00-00

1
Out of stock

13

SEAL, VALVE STEM

4SV-12119-00-00

1
Out of stock

14

PAD, ADJUSTING 2 (1.20)

1HX-12168-00-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.25)

1HX-12168-20-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.30)

1HX-12168-40-00

1
Out of stock

14

PAD, ADJUSTING 2 (1.35)

1HX-12168-60-00

1
Out of stock

14

PAD, ADJUSTING 2 (1.40)

1HX-12168-80-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.45)

1HX-12168-A0-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.50)

1HX-12168-F0-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.55)

1HX-12168-H1-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.60)

1HX-12168-K1-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.65)

1HX-12168-M1-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.70)

1HX-12168-R1-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.75)

1HX-12168-U1-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.80)

1HX-12168-W1-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.85)

1HX-12168-Y1-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.90)

1HX-12169-11-00

—
Out of stock

14

PAD, ADJUSTING 2 (1.95)

1HX-12169-31-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.00)

1HX-12169-50-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.05)

1HX-12169-70-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.10)

1HX-12169-90-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.15)

1HX-12169-E0-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.20)

1HX-12169-G0-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.25)

1HX-12169-J0-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.30)

1HX-12169-L0-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.35)

1HX-12169-N0-00

—
Out of stock

14

PAD, ADJUSTING 2 (2.40)

1HX-12169-T0-00

—
Out of stock

15

LIFTER, VALVE (O/S, 0.006)

3LN-12153-09-00

—
Out of stock

15

LIFTER, VALVE

3LN-12153-10-00

—
Out of stock

16

LIFTER, VALVE (O/S, 0.006)

3FV-12153-09-00

—
Out of stock

16

LIFTER, VALVE

3FV-12153-19-00

—
Out of stock
