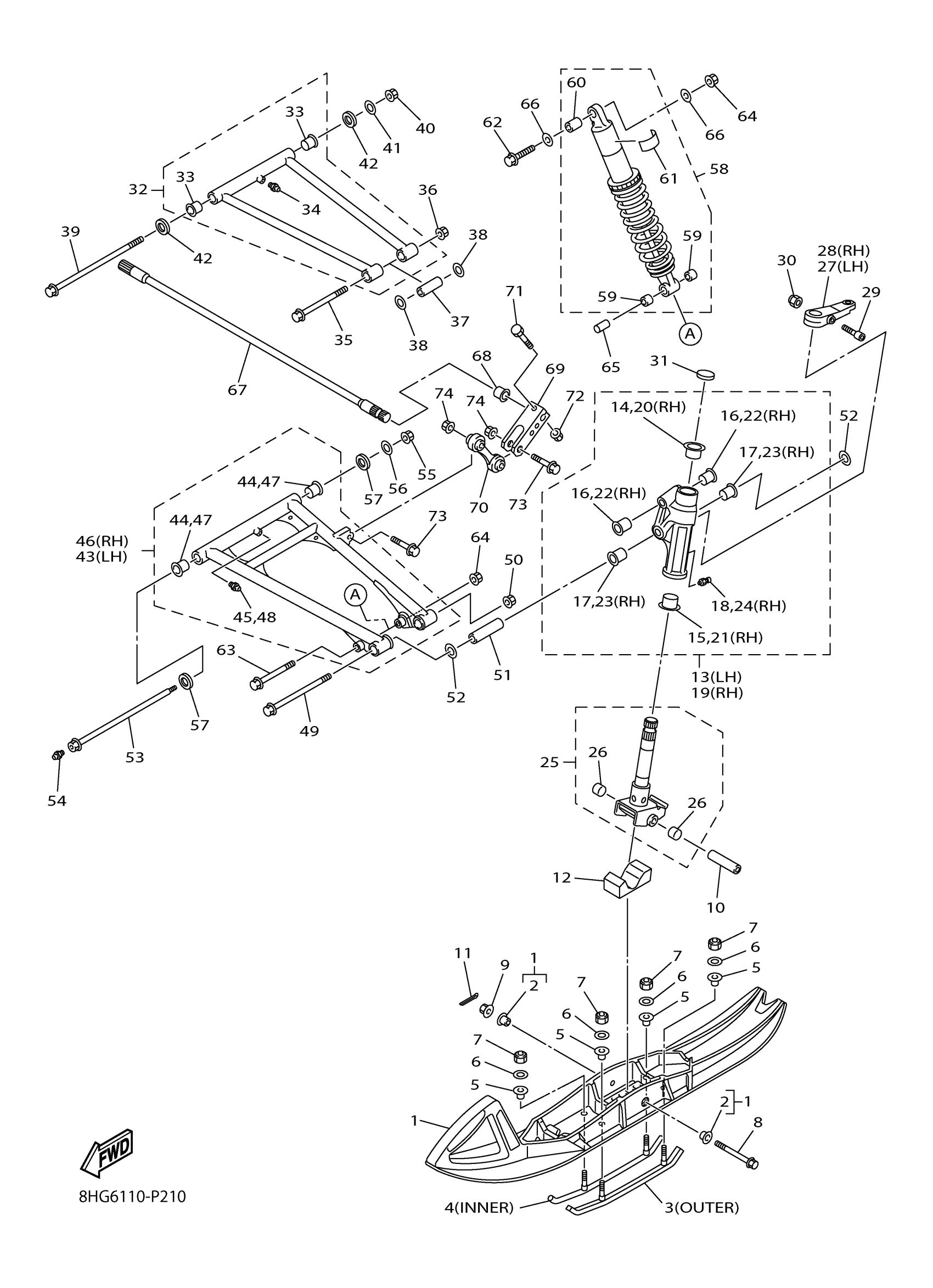

2015 Yamaha Apex (RX10PFB) Ski Diagram
Find the part on the Ski diagram for your 2015 Yamaha Apex (RX10PFB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
GEN II 135MM TUNER SKI BK
SMA-8JPDS-00-00
2
. COLLAR 1
8EX-F3754-00-00
3
8JH RUNNER SET - 11MM SQ. 6"
SMA-8JH31-04-00
4
8JH CARBIDE PAIR - 11MM RD 4"
SMA-8JH31-03-00
5
COLLAR
90387-08064-00
6
WASHER, PLATE
90201-08053-00
7
NUT, NYLON
95717-08300-00
8
BOLT, FLANGE
90105-10070-00
9
NUT, S/L FLANGE
95602-10200-00
10
COLLAR
90387-1012H-00
11
PIN, COTTER
91490-20025-00
12
STOPPER 1
8HG-23743-00-00
13
STEERING KNUCKLE A
8HG-23501-10-00
14
BUSH, SOLID
90381-25115-00
15
BUSH, SOLID
90381-32001-00
16
BUSH, SOLID
90381-15N50-00
17
BUSH, SOLID
90381-18N51-00
18
NIPPLE, GREASE
93700-06M03-00
19
STEERING KNUCKLE A
8HG-23502-10-00
20
BUSH, SOLID
90381-25115-00
21
BUSH, SOLID
90381-32001-00
22
BUSH, SOLID
90381-15N50-00
23
BUSH, SOLID
90381-18N51-00
24
NIPPLE, GREASE
93700-06M03-00
25
COLUMN, SKI ASSY
8HG-23803-00-00
26
BUSH, BIMETAL FORMED
90384-16N51-00
27
ARM, OUTSIDE 1
8FA-23851-00-00
28
ARM, OUTSIDE 2
8FA-23852-00-00
29
BOLT, HEXAGON SOCKET HEAD
90110-08104-00
30
NUT, SELF-LOCKING
95602-08200-00
31
CAP, CASE
3YK-22472-40-00
32
FRONT UPPER ARM CO
8HG-23540-10-00
33
BUSH, SOLID
90381-15N50-00
34
NIPPLE, GREASE
93700-06M03-00
35
BOLT, FLANGE
90105-10230-00
36
NUT, S/L FLANGE
95602-10200-00
37
COLLAR
90387-10099-00
38
WASHER, PLATE
90201-10052-00
39
BOLT
90109-10056-00
40
NUT, S/L FLANGE
95602-10200-00
41
WASHER, PLATE
90201-10052-00
42
WASHER
90209-15N50-00
43
FRONT LOWER ARM CO
8HG-23570-10-00
44
BUSH, SOLID
90381-16N51-00
45
NIPPLE, GREASE
93700-06M03-00
46
FRONT LOWER ARM CO
8HG-23580-10-00
47
BUSH, SOLID
90381-16N51-00
48
NIPPLE, GREASE
93700-06M03-00
49
BOLT, FLANGE
90105-12078-00
50
NUT, SELF-LOCKING
95602-12200-00
51
COLLAR
90387-12054-00
52
WASHER, PLATE(8CJ)
90201-120T5-00
53
BOLT, UNION
90401-10045-00
54
NIPPLE, GREASE
93700-06M03-00
55
NUT, S/L FLANGE
95602-10200-00
56
WASHER, PLATE
90201-10052-00
57
WASHER
90209-15N50-00
58
ABSORBER ASSY 1
8HG-2376A-00-00
59
BUSH, BIMETAL FORMED
90384-15N51-00
60
DAMPER, BUSH B
8FA-2331R-00-00
61
LABEL, WARNING
4AA-22259-60-00
62
BOLT, WASHER BASED (4K0)
90105-10169-00
63
BOLT, FLANGE
90105-10288-00
64
NUT, S/L FLANGE
95602-10200-00
65
COLLAR
90387-10N59-00
66
WASHER, PLATE
90201-10052-00
67
BAR, STABILIZER FRONT
8FG-2386E-10-00
68
BUSH, STABILIZER FRONT
8FG-2386G-00-00
69
ARM, STABILIZER
8FG-2386L-00-00
70
JOINT, STABILIZER 1
8ES-2385L-00-00
71
BOLT
90101-06046-00
72
NUT, U FLANGE
95604-06200-00
73
BOLT, FLANGE(4FM)
95814-08030-00
74
NUT, U FLANGE(4KG)
95604-08200-00
