2008 Yamaha Apex LTX (RX10LTXB) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2008 Yamaha Apex LTX (RX10LTXB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

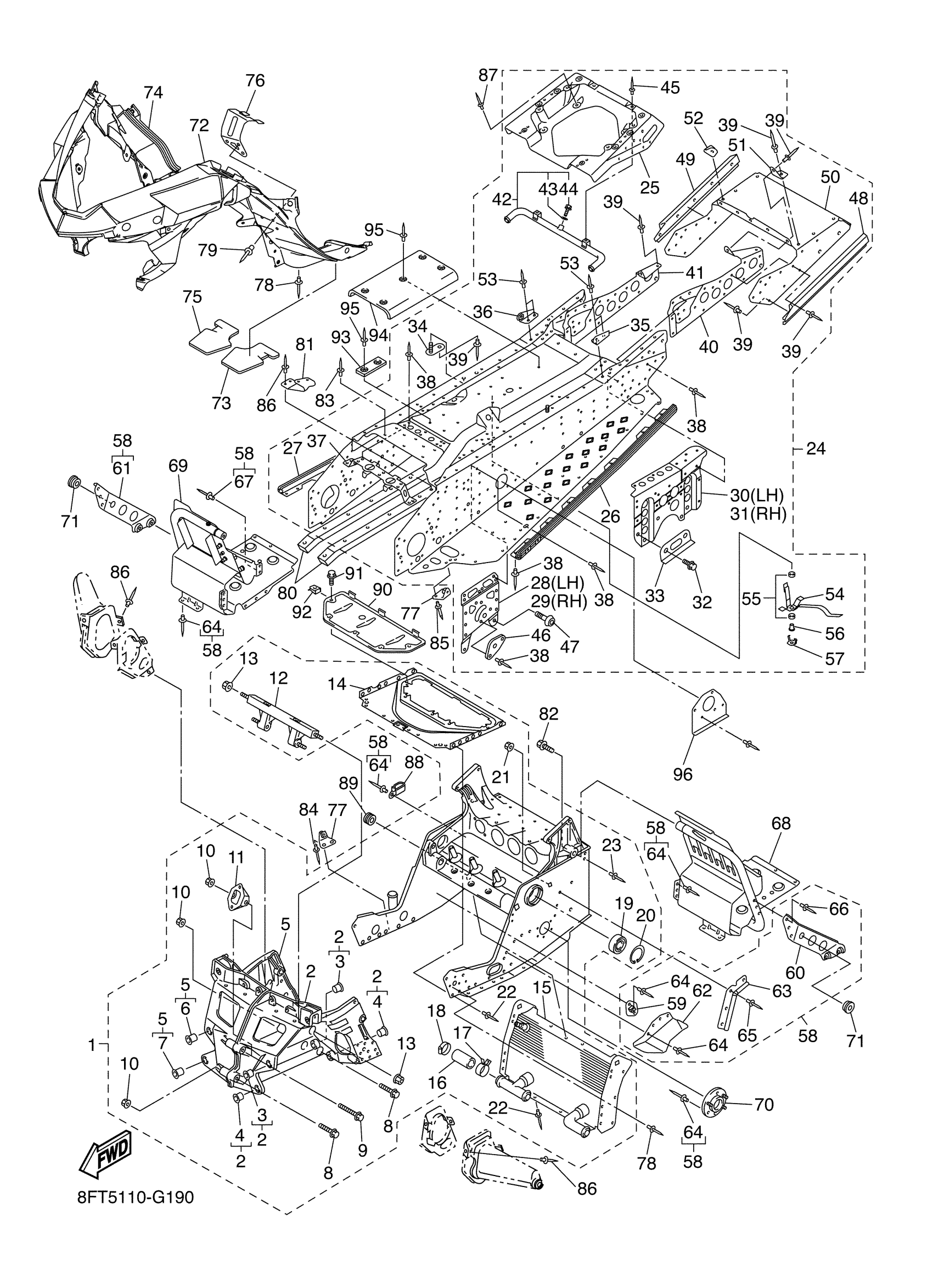

2008 Yamaha Apex LTX (RX10LTXB) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8FP-21940-01-00

1

$2,142.99

In stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

. PROTECTOR

8FA-2193A-00-00

1
Out of stock

15

HEAT EXCHANGER ASSY

8FA-12440-00-00

1
Out of stock

16

HOSE 7

8FA-12551-00-00

—

$7.51

In stock

17

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

18

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

19

BEARING

93306-20650-00

—

$61.77

In stock

20

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

21

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

22

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

8FT-21950-20-00

1
Out of stock

25

—

$2,123.99

In stock

26

REINFORCEMENT, FOOTREST 1

8FU-21926-00-00

—

$206.40

In stock

27

REINFORCEMENT, FOOTREST 2

8FU-21936-00-00

—

$206.40

In stock

28

. BRACKET, MAIN TRACK 1

8FU-21943-00-00

1
Out of stock

29

BRACKET, MAIN TRACK 2

8FU-21953-00-00

—
Out of stock

30

—

$79.89

In stock

31

—

$79.89

In stock

32

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

33

.. PATCH 8

8FP-21988-00-00

1
Out of stock

34

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

35

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

36

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

37

PROTECTOR, MUFFLER

8FA-2194H-01-00

—

$67.91

In stock

38

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

39

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

40

PATCH 3

8FT-21963-01-00

—

$56.35

In stock

41

PATCH 4

8FT-21964-00-00

—

$62.66

In stock

42

HEAT EXCHANGER ASSY 4

8FU-1241A-00-00

—

$203.75

In stock

43

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

44

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

45

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

46

BRACKET

8FP-21919-00-00

—

$5.14

In stock

47

BOLT, BUTTON HEAD

92017-10020-00

—

$6.17

In stock

48

MEMBER, SIDE 1

8FG-2111J-00-00

—

$81.60

In stock

49

MEMBER, SIDE 2

8FG-2111K-00-00

—

$81.60

In stock

50

PANEL, SUB FRAME 5

8FG-21916-01-00

1
Out of stock

51

PATCH 8

8FG-21988-00-00

—

$4.15

In stock

52

PATCH 9

8FG-21989-00-00

—

$4.15

In stock

53

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

54

STAY, MUFFER

8FR-2194L-00-00

—

$41.26

In stock

55

DAMPER, MUFFLER

8FA-14737-00-00

—

$3.89

In stock

56

COLLAR

90387-08084-00

—
Out of stock

57

. STAY, MUFFLER

8FR-2194J-00-00

1
Out of stock

58

FRAME CONNECTION KIT

8FP-W2195-11-00

1
Out of stock

59

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

60

BRACKET, 5

8FP-2196M-01-00

—

$25.69

In stock

61

BRACKET, 6

8FP-2197M-01-00

—

$57.71

In stock

62

COVER 2

8FP-2198G-01-00

—

$20.57

In stock

63

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

64

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

65

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

66

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

67

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

68

FOOTREST COMP. 1

8FP-21960-01-00

—

$215.92

In stock

69

FOOTREST COMP. 2

8FP-21970-00-00

—
Out of stock

70

—

$17.68

In stock

71

GROMMET(4FU)

90480-13567-00

—

$3.88

In stock

72

FRAME UNDER 1

8FP-2196A-02-00

—

$60.31

In stock

73

DAMPER 2

8FP-77374-00-00

—

$4.39

In stock

74

FRAME, UNDER 2

8FP-2196E-02-00

—

$60.02

In stock

75

DAMPER 3

8FP-77375-00-00

—

$6.55

In stock

76

BRACKET, GUARD FITTING

8FP-21972-00-00

—

$31.89

In stock

77

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

78

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

79

RIVET, BLIND

90267-47200-00

—
Out of stock

80

PROTECTOR, FRAME

8FG-21978-00-00

—
Out of stock

81

BRACKET 7

8FU-2197N-00-00

—
Out of stock

82

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

83

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

84

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

85

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

86

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

87

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

88

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

89

GROMMET

90480-23001-00

—

$51.52

In stock

90

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

91

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

92

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

93

SPACER

8FA-21998-00-00

—

$3.60

In stock

94

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

95

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

96

PATCH 2

8FP-21962-00-00

—
Out of stock
