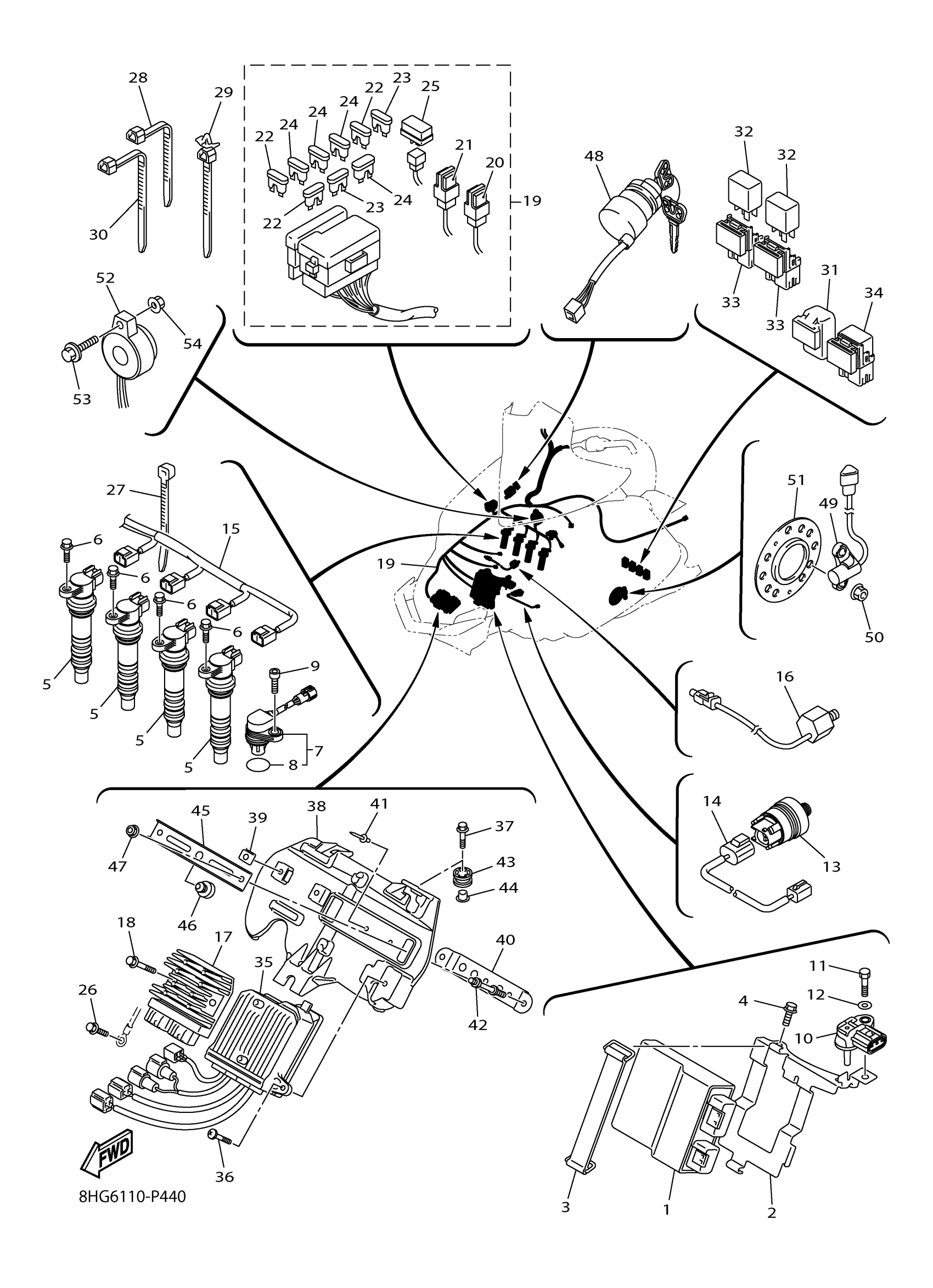

Find the part on the Electrical 1 diagram for your 2017 Yamaha Apex (RX10HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha Apex (RX10HL) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

ENGINE CONTROL UNIT ASSY

8HG-8591A-10-00

—

$1,163.99

In stock

2

BRACKET, UNIT

8HG-85991-00-00

—

$17.15

In stock

3

BAND, BATTERY

2T4-82131-00-00

1
Out of stock

4

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

5

IGNITION COIL ASSY

8FP-82310-00-00

1

$189.28

In stock

6

BOLT, FLANGE

95817-06025-00

—

$1.46

In stock

7

SENSOR, CAM POSITION

5VY-85896-02-00

1

$123.54

In stock

8

O-RING

4D9-81168-00-00

1

$3.71

In stock

9

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

10

SENSOR, PRESSURE

5S7-82380-00-00

1

$161.56

In stock

11

BOLT, HEXAGON

97017-06020-00

1

$2.55

In stock

12

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

13

OIL PRESSURE SWITCH

8FP-82504-01-00

1

$57.01

In stock

14

WIRE, SUB-LEAD

8FP-82318-00-00

1

$14.86

In stock

15

LEAD WIRE ASSY

8HG-81515-10-00

—

$85.20

In stock

16

SENSOR, KNOCK

8FE-85780-00-00

—

$161.49

In stock

17

RECTIFIER & REGULATOR ASSY

1D7-81960-01-00

—

$277.19

In stock

18

BOLT, FLANGE

95822-06025-00

—

$1.46

In stock

19

WIRE HARNESS ASSY

8HG-82590-20-00

—

$944.99

In stock

20

SLOW BLOW FUSE

JR9-82151-00-00

—

$9.62

In stock

21

FUSE

4FM-82151-00-00

—

$7.14

In stock

22

FUSE

5JJ-82151-20-00

—

$6.42

In stock

23

FUSE (5A)

67F-82151-20-00

1

$6.00

In stock

24

. FUSE (3A)

67F-82151-30-00

1

$4.89

In stock

25

DIODE ASSY

4WA-81980-00-00

—

$25.93

In stock

26

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

27

CLAMP(3XW)

90464-35132-00

—
Out of stock

28

CLAMP

90464-13077-00

—

$6.68

In stock

29

CLAMP(2TV)

90464-10112-00

—

$6.18

In stock

30

CLAMP(4FM)

90464-15195-00

—

$2.77

In stock

31

RELAY ASSY

5DM-81950-01-00

—

$24.72

In stock

32

RELAY ASSY (8HG-10

8HG-81951-10-00

—

$12.32

In stock

33

HOLDER, RELAY

8HG-81952-00-00

—

$3.38

In stock

34

RELAY ASSY

8GN-81950-00-00

—

$24.22

In stock

35

POWER STRG. CONT. UNIT ASSY

8HG-859A0-11-00

—

$961.99

In stock

36

SCREW, BIND (J17)

98980-06020-00

—

$6.68

In stock

37

BOLT, WITH WASHER

90119-06105-00

—

$2.57

In stock

38

BRKT., CONTROL UNIT

8HG-2830X-00-00

—

$36.58

In stock

39

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

40

BRACKET 1

8HG-2836A-00-00

—

$11.54

In stock

41

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

42

SCREW, FITTING

8HG-82133-00-00

—

$13.54

In stock

43

GROMMET

90480-12023-00

—

$6.25

In stock

44

COLLAR

90387-06203-00

—

$6.97

In stock

45

BRACKET

8HG-81948-00-00

—

$7.43

In stock

46

PAD, SEAT

22W-24741-00-00

—

$7.72

In stock

47

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

48

MAIN SWITCH ASSY

8HV-82510-00-00

—

$99.52

In stock

49

SENSOR, SPEED

8HG-83755-00-00

—

$166.65

In stock

50

NUT, NYLON

95717-08300-00

—

$2.57

In stock

51

HOUSING, FRONT AXLE

8EK-47551-00-00

—

$8.97

In stock

52

BUZZER

8GL-83383-00-00

—

$89.92

In stock

53

SCREW, WITH WASHER

90159-05035-00

—

$6.22

In stock

54

NUT, FLANGE

95702-05500-00

—

$0.74

In stock
