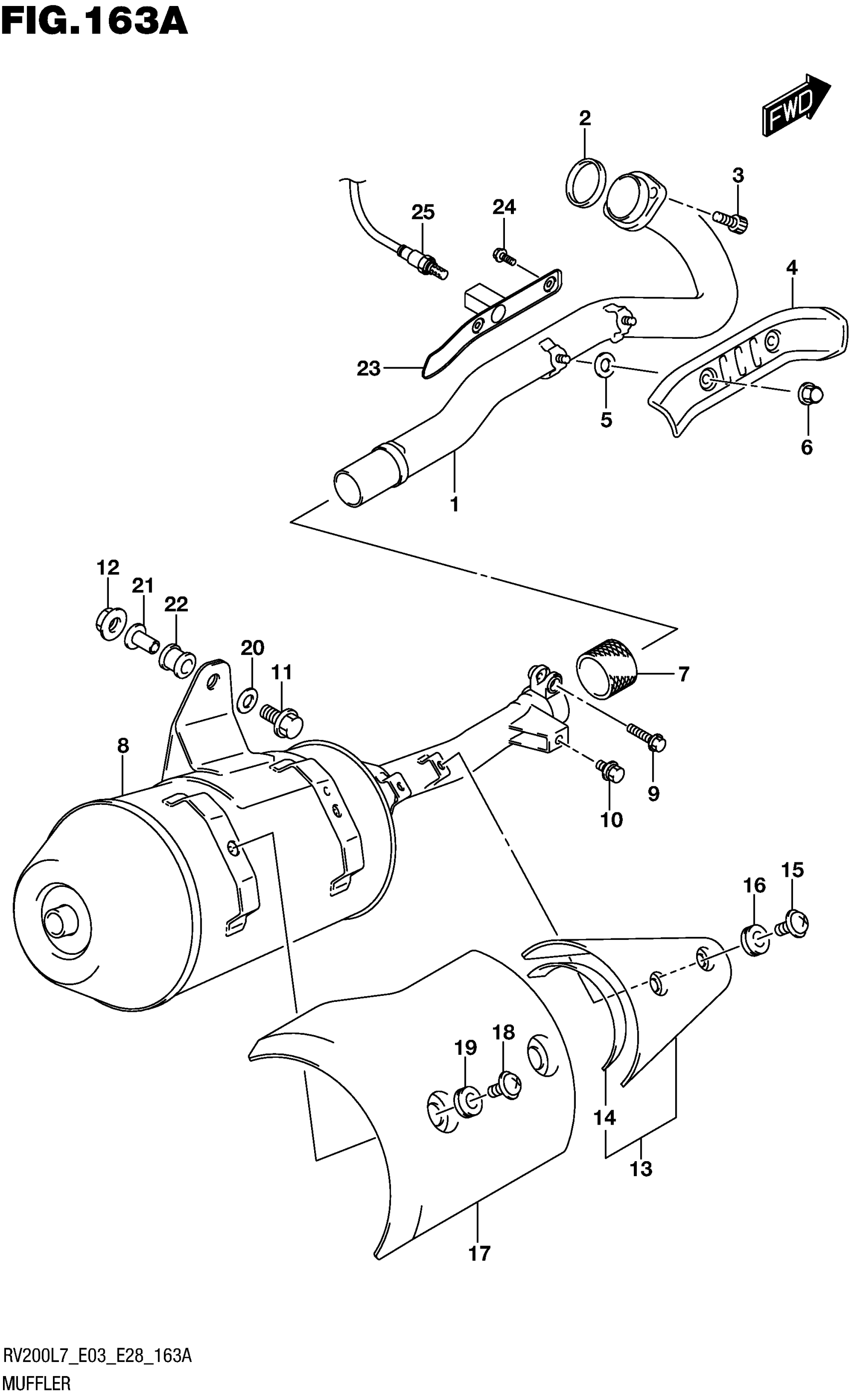

Suzuki RV200L7 (2017) MUFFLER Diagram

#

Description
Price

1

PIPE, EXHAUST

14150-13G40

Unavailable

2

GASKET, EXHAUST PIPE

14181-42A00

Unavailable

3

BOLT

07130-0825A

Unavailable

4-1

COVER, EXHAUST PIPE

14186-13GA0

Unavailable

4-2

COVER, EXHAUST PIPE | OPT

14186-13G60

Unavailable

5-1

GASKET (6X16X1.4)

09168-06122

Unavailable

5-2

GASKET (6X16X1.4) | OPT

09168-06122

Unavailable

6-1

NUT

09145-06006

Unavailable

6-2

NUT | OPT

09159-06038

Unavailable

7

CONNECTOR, MUFFLER

14771-38F00

Unavailable

8

BODY, MUFFLER

14310-13GD0-H01

Unavailable

9

BOLT (8X35)

01550-0835A

Unavailable

10

BOLT

01550-0845A

Unavailable

11

BOLT

01550-0845A

Unavailable

12

NUT

08319-3108A

Unavailable

13

COVER, MUFFLER FR

14781-13G00

Unavailable

14

.SHIELD, MUFFLER COVER HEAT

14784-13G00

Unavailable

15

SCREW (6X12)

09139-06128

Unavailable

16

CUSHION (8.4X18X6)

09320-08066

Unavailable

17

COVER, MUFFLER RR

14791-13G00

Unavailable

18

SCREW (6X12)

09139-06128

Unavailable

19

CUSHION (8.4X18X6)

09320-08066

Unavailable

20

WASHER (8.5X30X2.3)

09160-08159

Unavailable

21

SPACER (8.6X12X24.2)

09180-08152

Unavailable

22

CUSHION

09320-12048

Unavailable

23

GUARD, HEAT

14770-13G30

Unavailable

24

BOLT

01560-0610A

Unavailable

25

SENSOR, OXYGEN

18213-16H01

Unavailable
