1997 Yamaha RT100 (RT100J) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1997 Yamaha RT100 (RT100J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

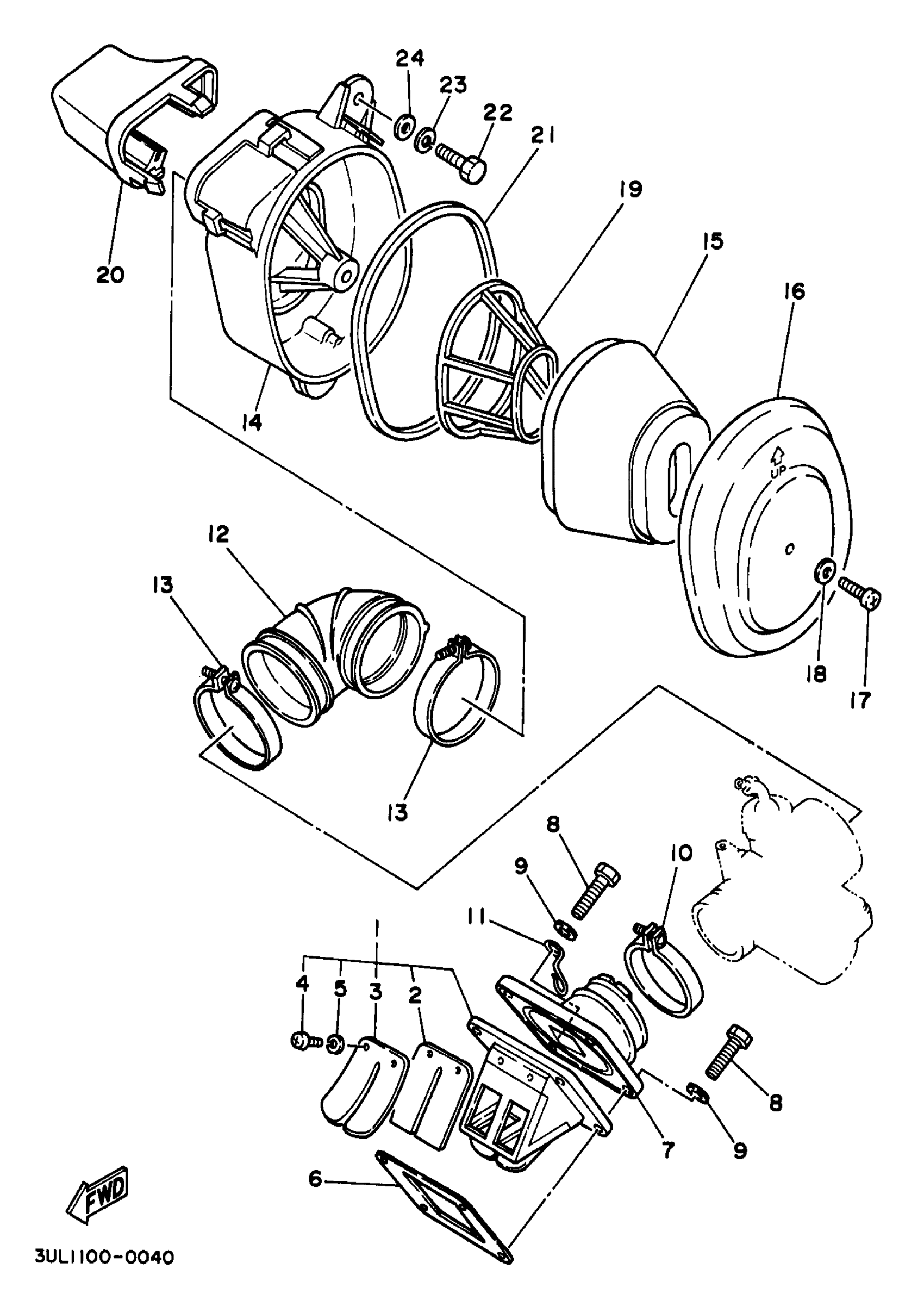

1997 Yamaha RT100 (RT100J) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REED VALVE ASSY

53V-13610-00-00

1
Out of stock

2

VALVE, REED

314-13613-01-00

—

$32.53

In stock

3

. STOPPER, REED VALVE

10X-13616-00-00

1
Out of stock

4

SCREW, PAN HEAD(3AC)

98517-03008-00

1

$2.74

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

6

GASKET, VALVE SEAT

87A-13621-00-00

1

$7.97

In stock

7

JOINT, CARBURETOR

560-13565-00-00

—

$67.77

In stock

8

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

9

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

10

CLAMP, HOSE (5H0)

90460-43179-00

1

$16.69

In stock

11

UNAVAILABLE IN PRICE BOOK

90462-20029-00

1
Out of stock

12

JOINT, AIR CLEANER 1

3A3-14453-02-00

1

$13.32

In stock

13

CLAMP HOSE 304144550000

90460-51059-00

1

$14.64

In stock

14

CASE, AIR CLEANER 1

1T9-14411-00-00

1
Out of stock

15

ELEMENT ASY

1T9-14450-01-00

1
Out of stock

16

CAP, CLEANER CASE 1

1T9-14412-00-00

1
Out of stock

17

SCREW, PAN HEAD(3GW)

98507-06018-00

—
Out of stock

18

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

19

GUIDE

1T9-14458-00-00

1
Out of stock

20

DUCT

1T9-14437-00-00

1
Out of stock

21

SEAL

51Y-14462-00-00

—

$11.61

In stock

22

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

23

WASHER, SPRING

92907-06100-00

—
Out of stock

24

WASHER, PLATE

90201-06020-00

—

$6.28

In stock
