2007 Yamaha Venture (RST90W) Frame Diagram

← All diagrams

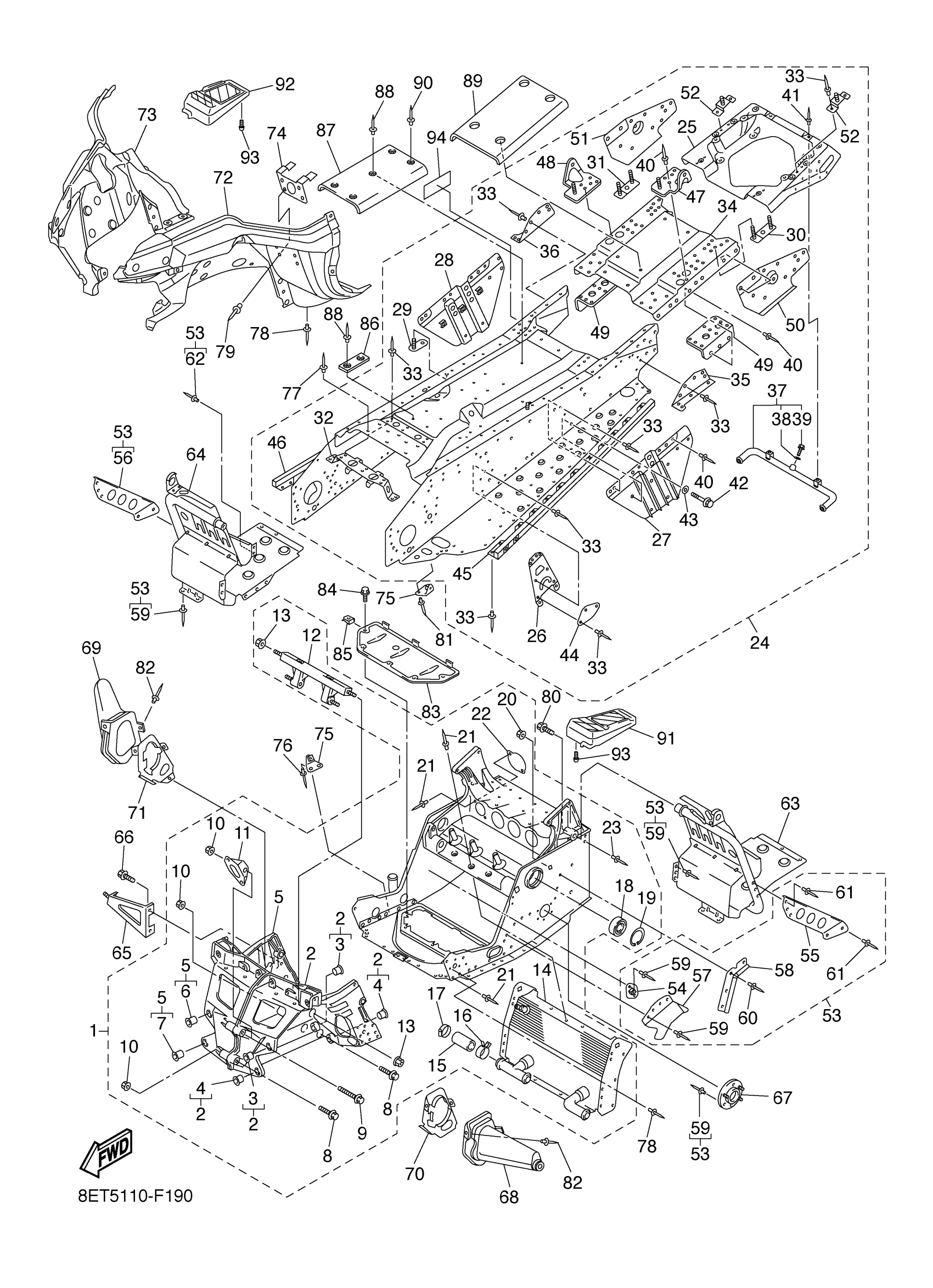

Find the part on the Frame diagram for your 2007 Yamaha Venture (RST90W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2007 Yamaha Venture (RST90W) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8ET-21940-01-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

. HEAT EXCHANGER ASSY

8ET-12440-00-00

1
Out of stock

15

HOSE 7

8FA-12551-00-00

1

$7.51

In stock

16

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

17

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

18

BEARING

93306-20650-00

—

$61.77

In stock

19

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

20

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

8ET-21950-02-00

1
Out of stock

25

—

$2,123.99

In stock

26

BRACKET, MAIN TRACK 1

8ET-21943-01-00

—

$10.66

In stock

27

—

$112.05

In stock

28

—

$113.34

In stock

29

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

30

BRACKET 1

8ET-2194X-00-00

—

$7.25

In stock

31

BRACKET 2

8ET-2195X-00-00

—

$7.25

In stock

32

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

33

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

34

PANEL, SUB FRAME 5

8ET-21916-00-00

—

$261.37

In stock

35

PATCH 3

8ET-21963-00-00

—

$13.66

In stock

36

PATCH 4

8ET-21964-00-00

—

$13.66

In stock

37

HEAT EXCHANGER ASSY 4

8FU-1241A-00-00

—

$203.75

In stock

38

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

39

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

40

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

41

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

42

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

43

WASHER, PLATE(8CM)

90201-100S0-00

—

$5.00

In stock

44

BRACKET, MAIN TRACK 2

8ET-21953-00-00

—

$7.28

In stock

45

REINFORCEMENT, FOOTREST 1

8ET-21926-00-00

—

$160.77

In stock

46

REINFORCEMENT, FOOTREST 2

8ET-21936-00-00

—

$160.77

In stock

47

BRACKET, SEAT FITTING

8ET-21946-00-00

—

$16.92

In stock

48

BRACKET, SEAT FITTING 1

8ET-21956-00-00

—

$17.48

In stock

49

PATCH 8

8ET-21988-00-00

—

$9.82

In stock

50

PATCH 9

8ET-21989-00-00

—

$23.86

In stock

51

PATCH 10

8ET-21997-00-00

—

$23.86

In stock

52

BRACKET 4

8ET-2196G-00-00

—

$7.31

In stock

53

FRAME CONNECTION KIT

8FK-W2195-10-00

1
Out of stock

54

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

55

BRACKET, 5

8FU-2196M-00-00

—

$25.85

In stock

56

BRACKET, 6

8FU-2197M-00-00

—

$25.85

In stock

57

COVER 2

8FU-2198G-00-00

—
Out of stock

58

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

59

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

60

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

61

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

62

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

63

FOOTREST COMP. 1

8FU-21960-01-00

—

$191.80

In stock

64

FOOTREST COMP. 2

8FU-21970-01-00

—

$183.82

In stock

65

BRACKET, OIL TANK 1

8ES-2193E-00-00

—

$19.74

In stock

66

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

67

—

$17.68

In stock

68

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

69

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

70

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

71

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

72

FRAME UNDER 1

8ES-2196A-01-00

—

$81.12

In stock

73

FRAME, UNDER 2

8FA-2196E-01-00

—

$76.54

In stock

74

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

75

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

76

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

77

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

78

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

79

RIVET, BLIND

90267-47200-00

—
Out of stock

80

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

81

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

82

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

83

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

84

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

85

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

86

SPACER

8FA-21998-00-00

—

$3.60

In stock

87

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

88

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

89

SHIELD, HEAT

8ET-23892-00-00

—

$48.08

In stock

90

RIVET, BLIND

90267-47004-00

—

$1.78

In stock

91

FOOTREST, REAR 1

8DM-27431-03-00

—

$30.91

In stock

92

FOOTREST, REAR 2

8DM-27441-03-00

—

$34.34

In stock

93

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

94

PLETE, EPA OFFROAD 2

8FJ-2179D-00-00

—

$4.48

In stock
