2006 Yamaha Rage (RSG90L) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2006 Yamaha Rage (RSG90L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

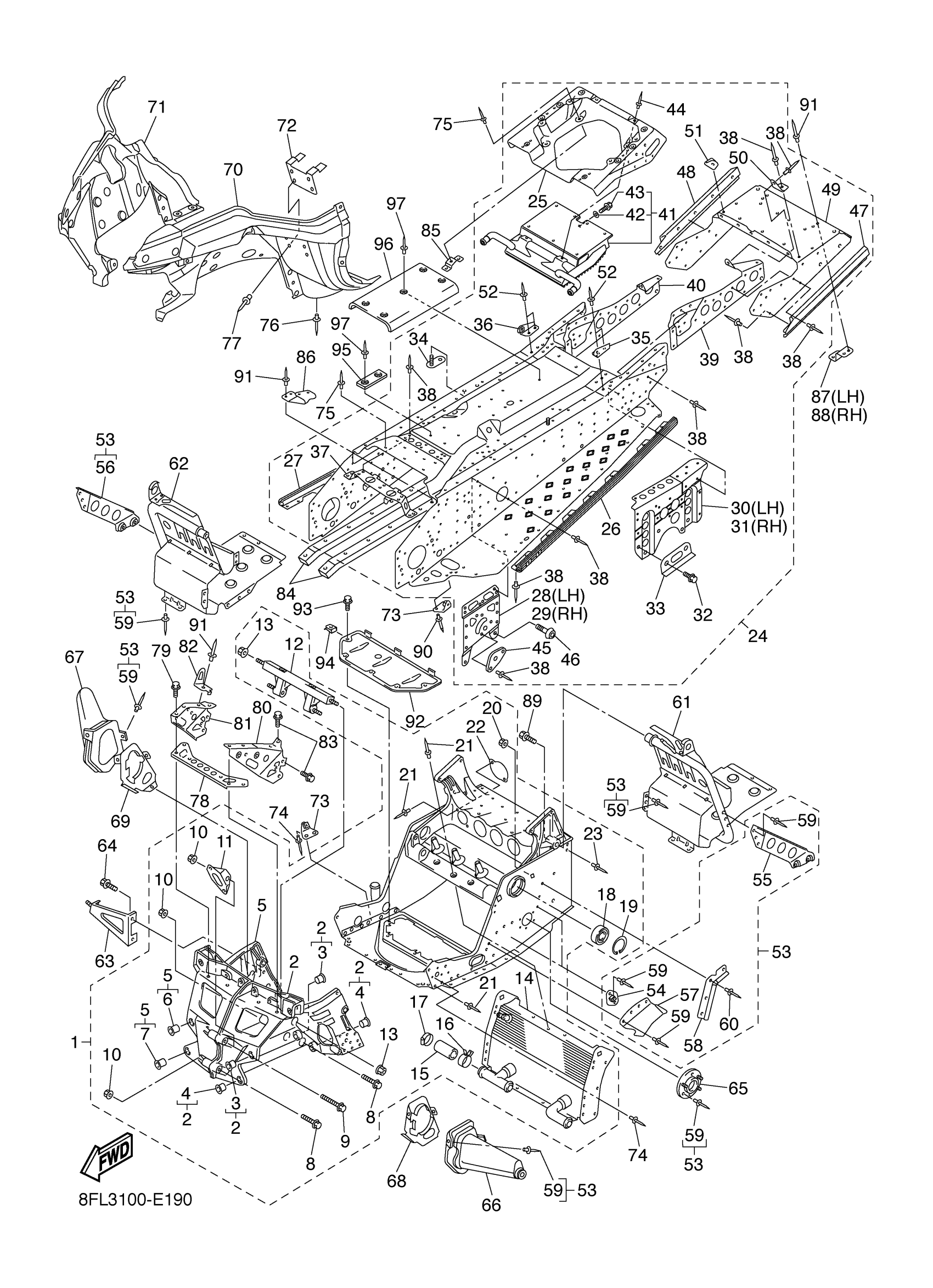

2006 Yamaha Rage (RSG90L) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8ES-21940-01-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

HEAT EXCHANGER ASSY

8FA-12440-00-00

1
Out of stock

15

HOSE 7

8FA-12551-00-00

1

$7.51

In stock

16

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

17

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

18

BEARING

93306-20650-00

—

$61.77

In stock

19

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

20

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

8FL-21950-10-00

1
Out of stock

25

—

$2,123.99

In stock

26

REINFORCEMENT, FOOTREST 1

8FU-21926-00-00

—

$206.40

In stock

27

REINFORCEMENT, FOOTREST 2

8FU-21936-00-00

—

$206.40

In stock

28

. BRACKET, MAIN TRACK 1

8FU-21943-00-00

1
Out of stock

29

BRACKET, MAIN TRACK 2

8FU-21953-00-00

—
Out of stock

30

—

$79.89

In stock

31

—

$79.89

In stock

32

BOLT, FLANGE

95814-10020-00

—

$3.78

In stock

33

PATCH 8

8FU-21988-01-00

—

$8.00

In stock

34

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

35

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

36

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

37

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

38

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

39

PATCH 3

8FT-21963-01-00

—

$56.35

In stock

40

PATCH 4

8FT-21964-00-00

—

$62.66

In stock

41

HEAT EXCHANGER ASSY 4

8FT-1241A-00-00

—

$1,197.99

In stock

42

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

43

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

44

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

45

BRACKET, MAIN TRACK 3

8FU-21919-00-00

—

$4.65

In stock

46

BOLT, BUTTON

92014-10020-00

—
Out of stock

47

MEMBER, SIDE 1

8FG-2111J-00-00

—

$81.60

In stock

48

MEMBER, SIDE 2

8FG-2111K-00-00

—

$81.60

In stock

49

PANEL, SUB FRAME 5

8FT-21916-01-00

—

$159.18

In stock

50

PATCH 8

8FG-21988-00-00

—

$4.15

In stock

51

PATCH 9

8FG-21989-00-00

—

$4.15

In stock

52

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

53

FRAME CONNECTION KIT

8FK-W2195-00-00

1
Out of stock

54

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

55

BRACKET, 5

8FU-2196M-00-00

—

$25.85

In stock

56

BRACKET, 6

8FU-2197M-00-00

—

$25.85

In stock

57

COVER 2

8FU-2198G-00-00

—
Out of stock

58

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

59

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

60

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

61

FOOTREST COMP. 1

8FU-21960-01-00

—

$191.80

In stock

62

FOOTREST COMP. 2

8FU-21970-01-00

—

$183.82

In stock

63

BRACKET, OIL TANK 1

8ES-2193E-00-00

—

$19.74

In stock

64

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

65

—

$17.68

In stock

66

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

67

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

68

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

69

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

70

FRAME UNDER 1

8ES-2196A-01-00

—

$81.12

In stock

71

FRAME, UNDER 2

8FA-2196E-01-00

—

$76.54

In stock

72

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

73

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

74

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

75

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

76

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

77

RIVET, BLIND

90267-47200-00

—
Out of stock

78

BUMPER, FRONT 2

8FA-77512-00-00

—

$23.78

In stock

79

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

80

BRACKET, FRONT

8FA-21949-00-00

—

$59.08

In stock

81

BRACKET, FRONT BUMPER

8FA-21959-00-00

—

$51.74

In stock

82

STAY 1

8FA-77125-00-00

—

$3.86

In stock

83

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

84

PROTECTOR, FRAME

8FT-21978-00-00

—

$116.74

In stock

85

BRACKET 7

8FT-2197N-00-00

—

$7.83

In stock

86

BRACKET 7

8FU-2197N-00-00

—
Out of stock

87

BRACKET 3

8FT-2196F-00-00

—

$14.89

In stock

88

BRACKET 4

8FT-2196G-00-00

—

$10.91

In stock

89

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

90

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

91

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

92

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

93

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

94

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

95

SPACER

8FA-21998-00-00

—

$3.60

In stock

96

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

97

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock
