2005 Yamaha RS Rage (RSG90K) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2005 Yamaha RS Rage (RSG90K), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

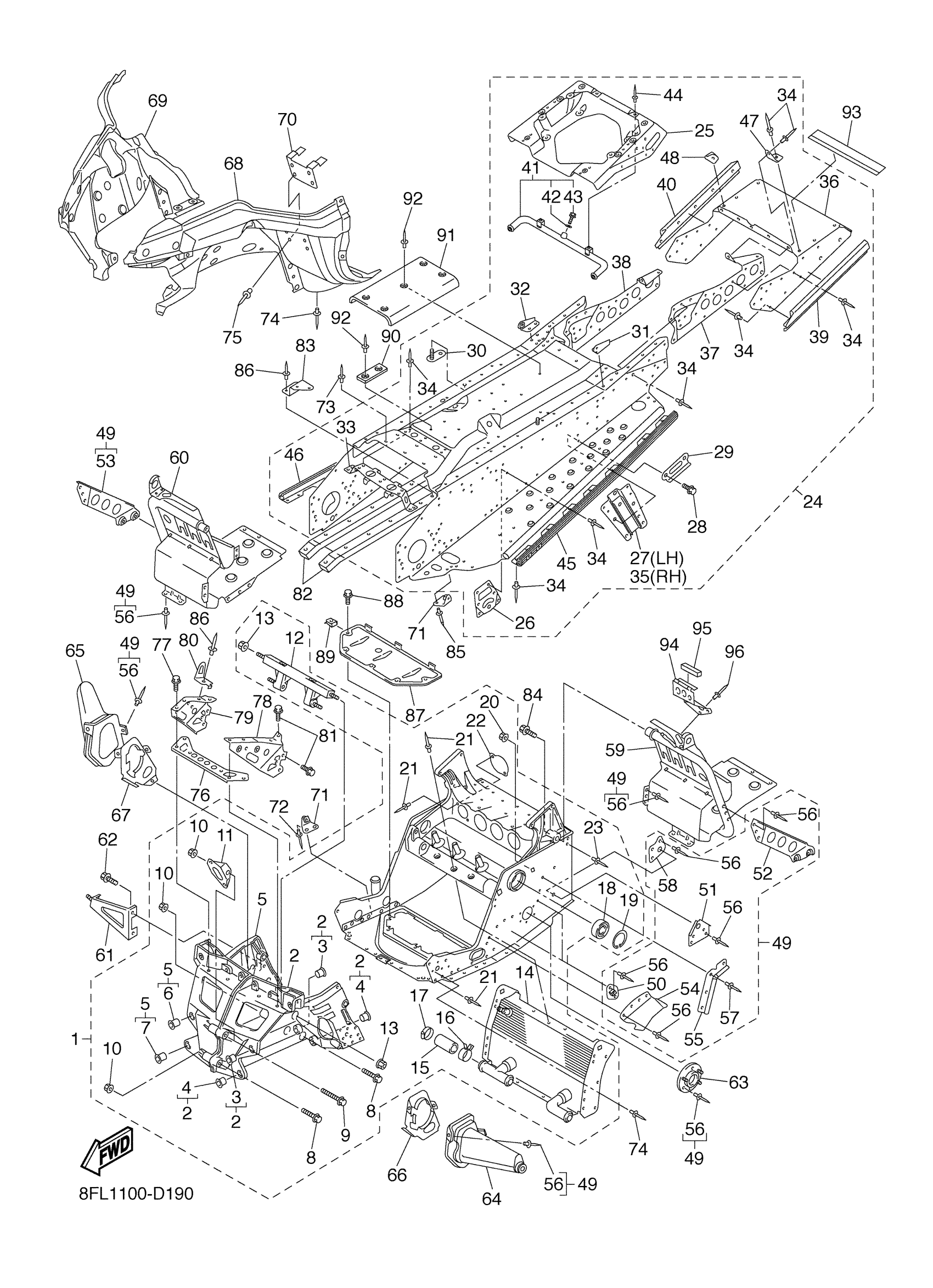

2005 Yamaha RS Rage (RSG90K) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8ES-21940-01-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

HEAT EXCHANGER ASSY

8FA-12440-00-00

1
Out of stock

15

HOSE 7

8FA-12551-00-00

1

$7.51

In stock

16

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

17

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

18

BEARING

93306-20650-00

—

$61.77

In stock

19

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

20

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

8FL-21950-00-00

1
Out of stock

25

—

$2,123.99

In stock

26

PATCH 5

8FG-21965-00-00

—

$15.88

In stock

27

.. BRACKET, RR TRACK SUSPENTION

8FG-21944-00-00

1
Out of stock

28

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

29

PLATE, GUIDE

8FG-47467-00-00

—
Out of stock

30

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

31

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

32

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

33

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

34

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

35

.. BRACKET, RR TRACK SUSPENTION

8FG-21954-00-00

1
Out of stock

36

PANEL, SUB FRAME 5

8FG-21916-01-00

1
Out of stock

37

PATCH 3

8FG-21963-00-00

—

$65.85

In stock

38

PATCH 4

8FG-21964-00-00

—

$65.85

In stock

39

MEMBER, SIDE 1

8FG-2111J-00-00

—

$81.60

In stock

40

MEMBER, SIDE 2

8FG-2111K-00-00

—

$81.60

In stock

41

HEAT EXCHANGER ASSY 4

8FU-1241A-00-00

—

$203.75

In stock

42

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

43

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

44

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

45

REINFORCEMENT, FOOTREST 1

8FG-21926-00-00

—

$130.40

In stock

46

REINFORCEMENT, FOOTREST 2

8FG-21936-00-00

—

$130.40

In stock

47

PATCH 8

8FG-21988-00-00

—

$4.15

In stock

48

PATCH 9

8FG-21989-00-00

—

$4.15

In stock

49

FRAME CONNECTION KIT

8FL-W2195-00-00

1
Out of stock

50

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

51

BRACKET, MAIN TRACK 1

8CR-21943-01-00

—

$3.54

In stock

52

BRACKET, 5

8FU-2196M-00-00

—

$25.85

In stock

53

BRACKET, 6

8FU-2197M-00-00

—

$25.85

In stock

54

COVER 2

8FU-2198G-00-00

—
Out of stock

55

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

56

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

57

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

58

BRACKET, MAIN TRACK 2

8FA-21953-00-00

—

$3.86

In stock

59

FOOTREST COMP. 1

8FU-21960-01-00

—

$191.80

In stock

60

FOOTREST COMP. 2

8FU-21970-01-00

—

$183.82

In stock

61

BRACKET, OIL TANK 1

8ES-2193E-00-00

—

$19.74

In stock

62

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

63

—

$17.68

In stock

64

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

65

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

66

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

67

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

68

FRAME UNDER 1

8ES-2196A-01-00

—

$81.12

In stock

69

FRAME, UNDER 2

8FA-2196E-01-00

—

$76.54

In stock

70

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

71

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

72

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

73

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

74

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

75

RIVET, BLIND

90267-47200-00

—
Out of stock

76

BUMPER, FRONT 2

8FA-77512-00-00

—

$23.78

In stock

77

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

78

BRACKET, FRONT

8FA-21949-00-00

—

$59.08

In stock

79

BRACKET, FRONT BUMPER

8FA-21959-00-00

—

$51.74

In stock

80

STAY 1

8FA-77125-00-00

—

$3.86

In stock

81

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

82

PROTECTOR, FRAME

8FG-21978-00-00

—
Out of stock

83

BRACKET 7

8FA-2197N-01-00

—

$3.38

In stock

84

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

85

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

86

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

87

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

88

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

89

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

90

SPACER

8FA-21998-00-00

—

$3.60

In stock

91

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

92

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

93

LABEL, WARNING 2

88X-77762-10-00

—

$23.32

In stock

94

HOOK

8FA-21973-00-00

—

$10.37

In stock

95

DAMPER 1

8CR-77319-00-00

—

$0.58

In stock

96

RIVET, BLIND

90267-47195-00

—

$3.33

In stock
