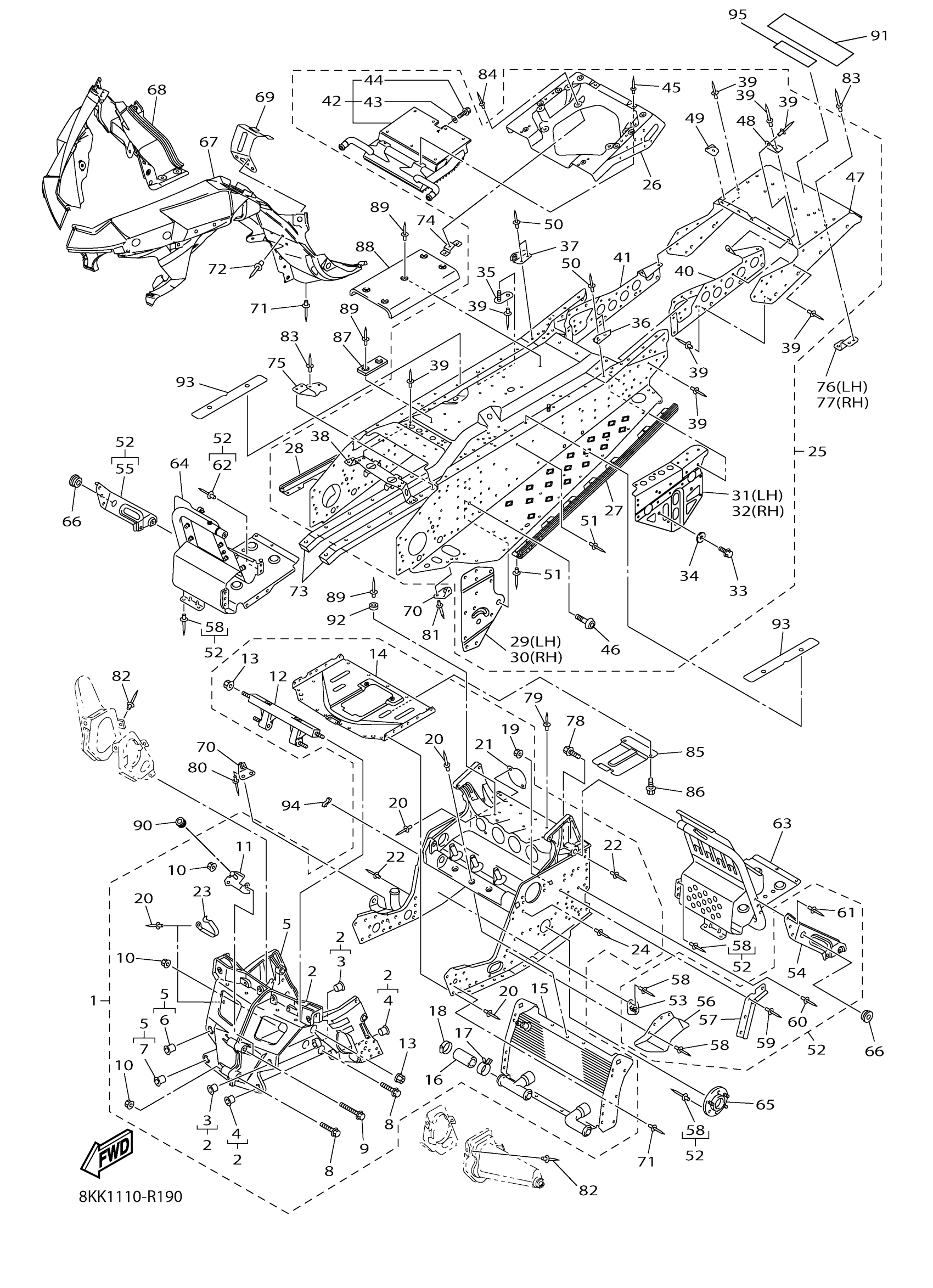

2017 Yamaha RS Vector XTX Le (RS90XTLHL) Frame Diagram
Find the part on the Frame diagram for your 2017 Yamaha RS Vector XTX Le (RS90XTLHL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRONT FRAME COMP.
8LD-21940-00-00
2
BULKHEAD
8FA-W2197-13-00
3
BUSH, SOLID
90381-15001-00
4
BUSH, SOLID
90381-16004-00
5
BULKHEAD 2
8FA-W2198-20-00
6
BUSH, SOLID
90381-15001-00
7
BUSH, SOLID
90381-16004-00
8
BOLT, FLANGE
95817-08060-00
9
BOLT, WASHER BASED
90105-084A1-00
10
NUT, SELF-LOCKING
90185-08169-00
11
BRACKET 2
8HG-2836E-00-00
12
BRACKET, STEERING 1
8FG-21947-00-00
13
NUT, SELF-LOCKING(JN5)
95607-10200-00
14
PROTECTOR
8FR-2193A-01-00
15
HEAT EXCHANGER ASSY
8HF-12440-00-00
16
HOSE 7
8FA-12551-00-00
17
CLIP (8M6)
90467-28046-00
18
HOSE CLAMP ASSY
90450-35001-00
19
NUT, SELF-LOCKING
90185-08169-00
20
RIVET, BLIND
90267-47195-00
21
PLATE, COVER
8ES-2131D-00-00
22
RIVET, BLIND
90267-48016-00
23
CLAMP
90462-08083-00
24
RIVET, BLIND
90267-48177-00
25
REAR FRAME COMP.
8KK-21950-00-00
26
REINEFORCEMENT, FRAME REAR 1
8FA-W2199-10-00
27
REINFORCEMENT, FOOTREST 1
8FG-21926-00-00
28
REINFORCEMENT, FOOTREST 2
8FG-21936-00-00
29
BRACKET, MAIN TRACK 1
8HN-21943-00-00
30
BRACKET, MAIN TRACK 2
8HN-21953-00-00
31
BRACKET,RR.TRACK SUSPENTION 1
8KK-21944-00-00
32
BRACKET,RR.TRACK SUSPENTION 2
8KK-21954-00-00
33
BOLT, FLANGE
95814-10020-00
34
WASHER, PLATE
90201-10038-00
35
BRACKET, FUEL TANK 1
8CR-2194N-00-00
36
BRACKET 1
8FA-2194X-00-00
37
BRACKET 2
8FA-2195X-00-00
38
PROTECTOR, MUFFLER
8ES-2194H-00-00
39
RIVET, BLIND
90267-47195-00
40
PATCH 3
8FT-21963-01-00
41
PATCH 4
8FT-21964-01-00
42
HEAT EXCHANGER ASSY 4
8FT-1241A-00-00
43
WASHER, SEAL (7G5)
90210-06006-00
44
BOLT, FLANGE
95817-06012-00
45
RIVET, BLIND(3JB)
90267-48095-00
46
BOLT, BUTTON HEAD
92012-10020-00
47
PANEL, SUB FRAME 5
8KK-21916-00-00
48
PATCH 8
8FG-21988-00-00
49
PATCH 9
8FG-21989-00-00
50
RIVET, BLIND
90267-47197-00
51
RIVET, BLIND
90267-48023-00
52
FRAME CONNECTION KIT
8JU-W2195-00-00
53
BRACKET, CHAIN HOUSING
8CR-21939-01-00
54
BRACKET, 5
8JA-2196M-00-00
55
BRACKET, 6
8JA-2197M-00-00
56
COVER 2
8FP-2198G-01-00
57
CLAMP, WIREHARNESS
8FA-21999-00-00
58
RIVET, BLIND
90267-47195-00
59
RIVET, BLIND
90267-48018-00
60
RIVET, BLIND
90267-48016-00
61
RIVET, BLIND
90267-48177-00
62
RIVET, BLIND
90267-48016-00
63
FOOTREST COMP. 1
8JA-21960-00-00
64
FOOTREST COMP. 2
8HG-21970-00-00
65
HOUSING, REINF SUB-ASSY(L.H)
8EK-21920-01-00
66
GROMMET(4FU)
90480-13567-00
67
FRAME UNDER 1
8GM-2196A-01-00
68
FRAME, UNDER 2
8FP-2196E-02-00
69
BRACKET, GUARD FITTING
8FP-21972-00-00
70
BRACKET 3
8FA-2196F-00-00
71
RIVET, BLIND
90267-48018-00
72
RIVET, BLIND(8CH)
90267-47187-00
73
PROTECTOR, FRAME
8FT-21978-00-00
74
BRACKET 7
8FT-2197N-00-00
75
BRACKET 7
8FU-2197N-00-00
76
BRACKET 3
8FT-2196F-00-00
77
BRACKET 4
8FT-2196G-00-00
78
BOLT, FLANGE(8AB)
95817-08020-00
79
RIVET, BLIND(8CR)
90267-47186-00
80
RIVET, BLIND (22W)
90267-48083-00
81
RIVET, BLIND(3JB)
90267-48095-00
82
RIVET, BLIND
90267-47195-00
83
RIVET, BLIND
90267-48023-00
84
RIVET, BLIND
90267-48177-00
85
PROTECTOR, FRAME FR
8FR-2197E-00-00
86
BOLT, BUTTON HEAD
92012-06012-00
87
SPACER
8FA-21998-00-00
88
SHIELD, HEAT
8FG-23892-00-00
89
RIVET, BLIND (8L0)
90267-48059-00
90
DAMPER, SIDE COVER (437)
90480-12053-00
91
LABEL, WARNING 2
8HA-77762-E0-00
92
STOPPER
8HG-24768-00-00
93
DAMPER 1
8HG-2214F-00-00
94
TAPE 4
8FA-7717H-00-00
95
LABEL, WARNING 5
8JT-77765-E0-00
