2008 Yamaha RS Vector (RS90RXB) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2008 Yamaha RS Vector (RS90RXB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

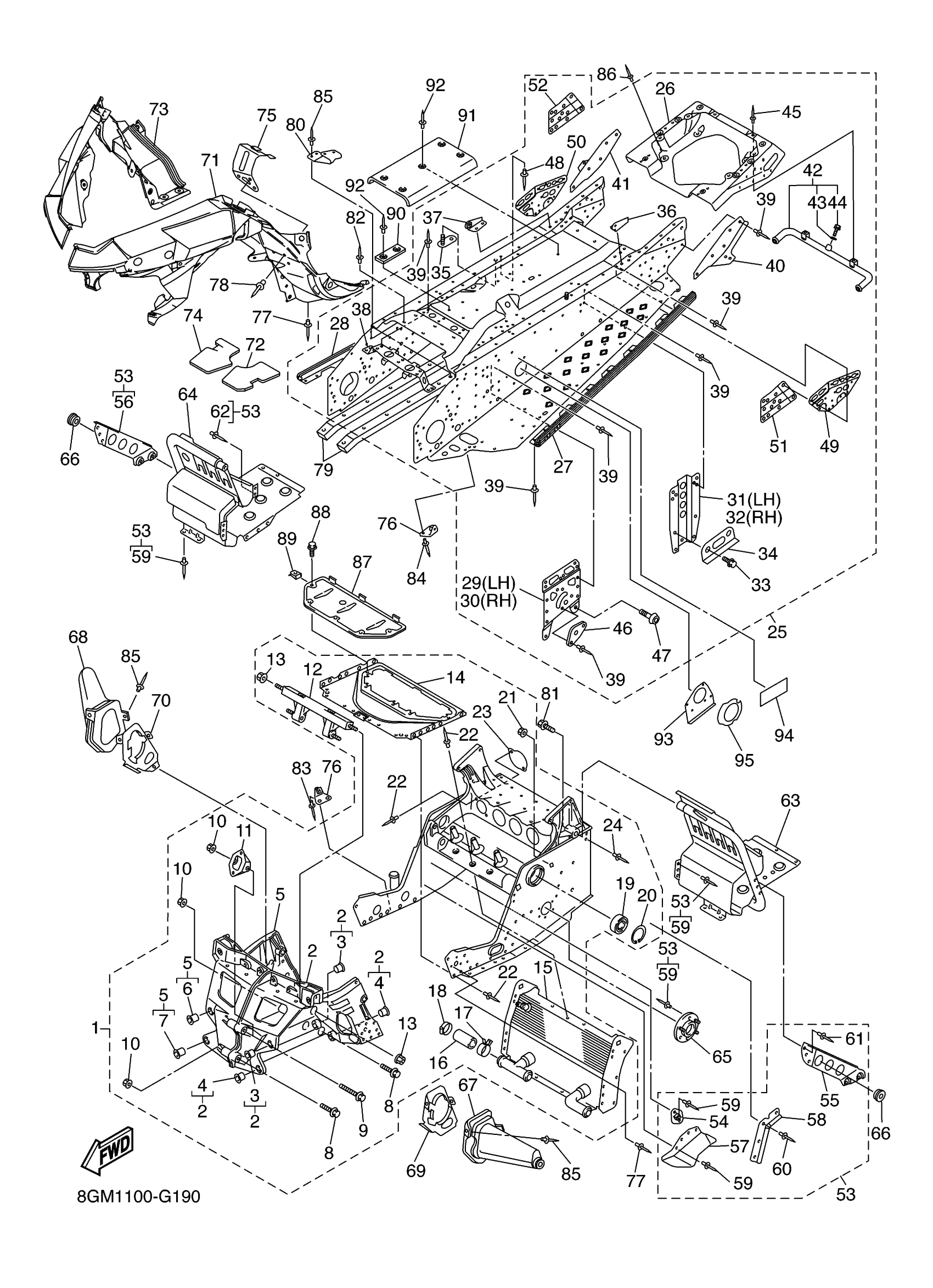

2008 Yamaha RS Vector (RS90RXB) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GM-21940-00-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

. PROTECTOR

8FA-2193A-00-00

1
Out of stock

15

HEAT EXCHANGER ASSY

8FA-12440-00-00

1
Out of stock

16

HOSE 7

8FA-12551-00-00

—

$7.51

In stock

17

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

18

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

19

BEARING

93306-20650-00

—

$61.77

In stock

20

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

21

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

22

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

23

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

24

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

25

REAR FRAME COMP.

8GG-21950-01-00

1

$2,482.99

In stock

25

REAR FRAME COMP.

8GG-21950-11-00

1

$2,482.99

In stock

26

—

$2,123.99

In stock

27

REINFORCEMENT, FOOTREST 1

8FU-21926-00-00

—

$206.40

In stock

28

REINFORCEMENT, FOOTREST 2

8FU-21936-00-00

—

$206.40

In stock

29

. BRACKET, MAIN TRACK 1

8FU-21943-00-00

1
Out of stock

30

BRACKET, MAIN TRACK 2

8FU-21953-00-00

—
Out of stock

31

BRACKET, RR.TRACK SUSPENTION 1

8FP-21944-00-00

—
Out of stock

32

—

$30.85

In stock

33

BOLT, FLANGE

95814-10020-00

—

$3.78

In stock

33

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

34

.. PATCH 8

8FP-21988-00-00

1
Out of stock

34

PATCH 8

8FU-21988-01-00

—

$8.00

In stock

35

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

36

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

37

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

38

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

39

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

39

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

40

PATCH 3

8FU-21963-00-00

—

$17.97

In stock

41

PATCH 4

8FU-21964-00-00

—
Out of stock

42

HEAT EXCHANGER ASSY 4

8FU-1241A-00-00

—

$203.75

In stock

43

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

44

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

45

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

46

BRACKET

8FP-21919-00-00

—

$5.14

In stock

46

BRACKET, MAIN TRACK 3

8FU-21919-00-00

—

$4.65

In stock

47

BOLT, BUTTON

92014-10020-00

—
Out of stock

47

BOLT, BUTTON HEAD

92017-10020-00

—

$6.17

In stock

48

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

49

REINF., SUB FRAME 1

8FP-21928-00-00

—

$28.58

In stock

50

REINFORCEMENT, SUB FRAME 2

8FP-21938-00-00

—
Out of stock

51

REINFORCEMENT, FRAME REAR 3

8FJ-21924-00-00

—
Out of stock

52

REINFORCEMENT, FRAME REAR 4

8FJ-21934-00-00

—

$15.32

In stock

53

FRAME CONNECTION KIT

8FP-W2195-11-00

1
Out of stock

54

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

55

BRACKET, 5

8FP-2196M-01-00

—

$25.69

In stock

56

BRACKET, 6

8FP-2197M-01-00

—

$57.71

In stock

57

COVER 2

8FP-2198G-01-00

—

$20.57

In stock

58

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

59

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

60

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

61

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

62

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

63

FOOTREST COMP. 1

8FP-21960-01-00

—

$215.92

In stock

64

FOOTREST COMP. 2

8GM-21970-00-00

—

$196.78

In stock

65

—

$17.68

In stock

66

GROMMET(4FU)

90480-13567-00

—

$3.88

In stock

67

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

68

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

69

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

70

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

71

FRAME UNDER 1

8GM-2196A-01-00

—

$191.77

In stock

72

DAMPER 2

8GM-77374-00-00

—

$6.49

In stock

73

FRAME, UNDER 2

8FP-2196E-02-00

—

$60.02

In stock

74

DAMPER 3

8FP-77375-00-00

—

$6.55

In stock

75

BRACKET, GUARD FITTING

8FP-21972-00-00

—

$31.89

In stock

76

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

77

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

78

RIVET, BLIND

90267-47200-00

—
Out of stock

79

PROTECTOR, FRAME

8FA-21978-01-00

—

$61.58

In stock

80

BRACKET 7

8FU-2197N-00-00

—
Out of stock

81

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

82

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

83

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

84

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

85

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

86

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

87

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

88

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

89

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

90

SPACER

8FA-21998-00-00

—

$3.60

In stock

91

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

92

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

93

PATCH 2

8FP-21962-00-00

—
Out of stock

93

PATCH 2

8FR-21962-00-00

—

$44.03

In stock

94

PLETE, EPA OFFROAD 2

8FJ-2179D-11-00

—

$3.40

In stock

95

GRAPHIC, 1

8FU-474AA-00-00

—

$24.58

In stock
