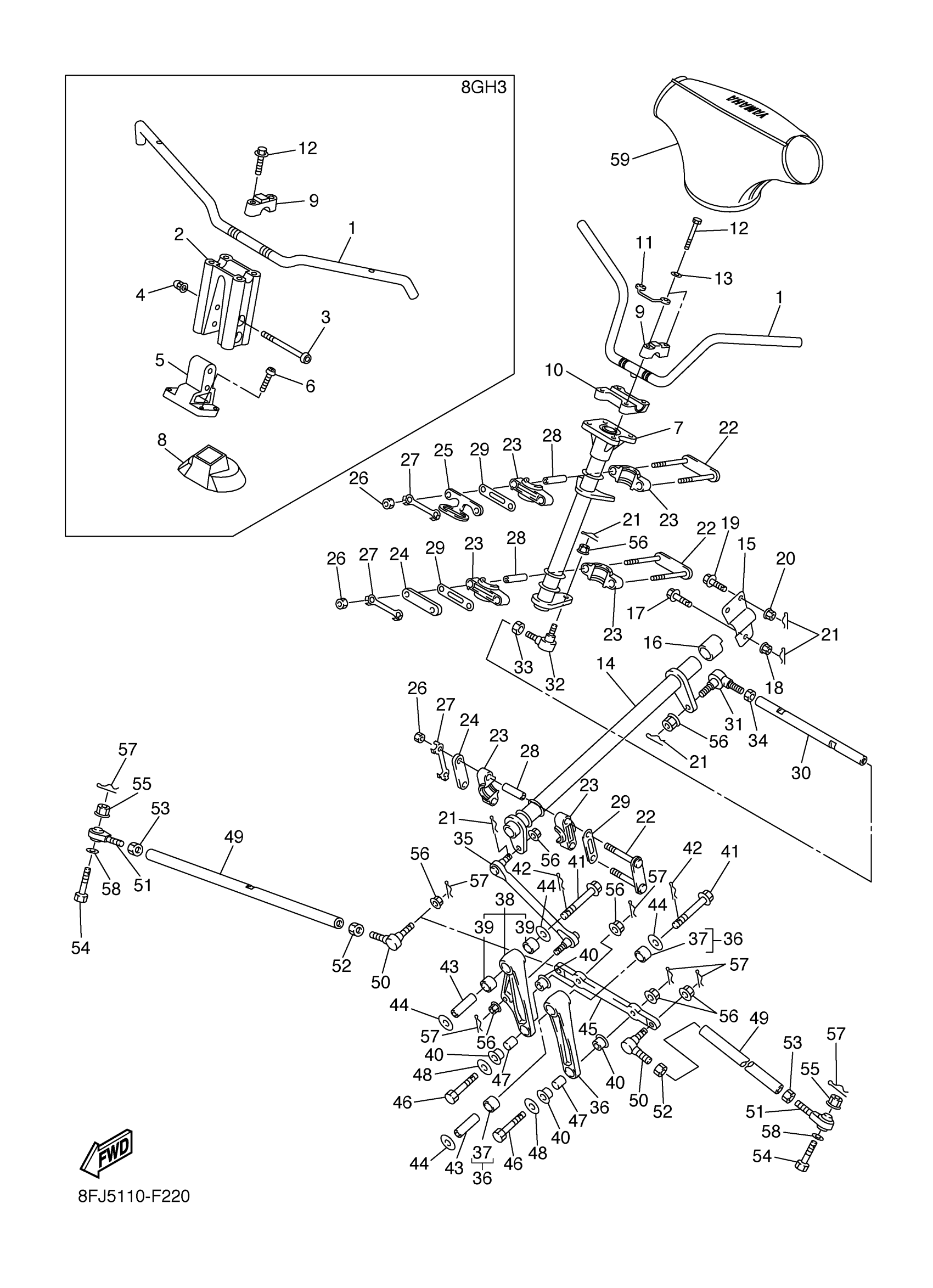

2007 Yamaha Vector ER (RS90RW) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2007 Yamaha Vector ER (RS90RW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2007 Yamaha Vector ER (RS90RW) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE COMP.

8ES-26110-00-00

1
Out of stock

1

HANDLEBAR

8GF-26111-10-00

—

$133.22

In stock

2

JOINT

8GF-2381B-00-00

1
Out of stock

3

BOLT, BUTTON HEAD

92014-08070-00

—

$4.15

In stock

4

NUT, CROWN(3AA)

90176-08068-00

1
Out of stock

5

BRKT 20

8GF-2381T-10-00

—

$228.03

In stock

6

BOLT, BUTTON HEAD(3YF)

92014-08025-00

1

$5.86

In stock

7

COLUMN, STEERING 2

8FA-23813-01-00

—

$150.55

In stock

8

COVER, HANDLEBAR LOWER 1

8GF-26144-00-00

—

$28.69

In stock

9

HOLDER, HANDLE UPPER

3SP-23441-00-00

1
Out of stock

9

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

10

HOLDER, HANDLE LOWER

8ED-23442-00-00

—

$49.85

In stock

11

HOLDER

8DF-23857-00-00

1

$55.91

In stock

12

BOLT, FLANGE(4FM)

95814-08035-00

1

$6.68

In stock

12

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

13

WASHER(6TA)

92907-08600-00

—

$2.52

In stock

14

COLUMN, STEERING

8FA-23811-00-00

—

$84.42

In stock

15

COVER, STEERING

8FA-23818-01-00

—
Out of stock

16

BEARING, STEERING UPPER

8FA-23873-01-00

—

$5.35

In stock

17

BOLT, WASHER BASED(4KD)

90105-10728-00

—

$7.49

In stock

18

NUT, SELF-LOCKING(JN5)

95607-10200-00

—

$3.32

In stock

19

BOLT, WASHER BASED(JA1)

90105-08552-00

—

$3.78

In stock

20

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

21

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

22

HOLDER, BEARING

8FA-23872-00-00

—

$13.14

In stock

23

PLANE BEARING, STEERING

8FA-23812-00-00

—

$5.66

In stock

24

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

25

HOLDER, BEARING

8CJ-23872-00-00

—

$11.85

In stock

26

NUT(6TA)

95337-08600-00

—

$6.17

In stock

27

WASHER, LOCK 1

1UY-23894-01-00

—
Out of stock

28

COLLAR

90387-09006-00

—

$5.43

In stock

29

WASHER, PLAIN

8FA-23843-00-00

—

$3.25

In stock

30

ROD, STEERING

8FA-23828-00-00

—

$15.38

In stock

31

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

32

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

33

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

34

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

35

ROD, STEERING RELAY

8FA-23821-00-00

—

$148.11

In stock

36

ARM PIVOT ASSY

8FG-2389K-00-00

—

$117.60

In stock

37

BUSH, FORMED

90383-17001-00

—

$9.38

In stock

38

ARM PIVOT ASSY. , 2

8FA-2389M-00-00

—

$136.83

In stock

39

BEARING

93317-41785-00

—

$39.23

In stock

40

BUSH, SOLID

90381-14001-00

—

$3.58

In stock

41

BOLT, FLANGE

90105-12017-00

—

$12.82

In stock

42

CLIP, RING

8FA-2384N-00-00

—

$3.45

In stock

43

COLLAR

8FA-2412G-00-00

—

$10.26

In stock

44

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

45

ARM, IDLER

8FU-23826-00-00

—

$78.48

In stock

46

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

47

COLLAR

90387-10070-00

—

$25.31

In stock

48

WASHER PLATE (3L6)

90201-10742-00

—

$6.80

In stock

49

ROD, TIE

8ES-23831-00-00

—

$45.66

In stock

50

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

51

JOINT, UNIVERSAL 3

8FA-23847-00-00

—

$64.14

In stock

52

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

53

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

54

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

55

NUT, NYLON

95707-10300-00

—

$6.68

In stock

56

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

57

PIN, COTTER

91490-20025-00

—

$1.31

In stock

58

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

59

PAD, STEERING

8ES-23815-00-00

1
Out of stock
