2006 Yamaha Vector Er (RS90RL) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 2006 Yamaha Vector Er (RS90RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

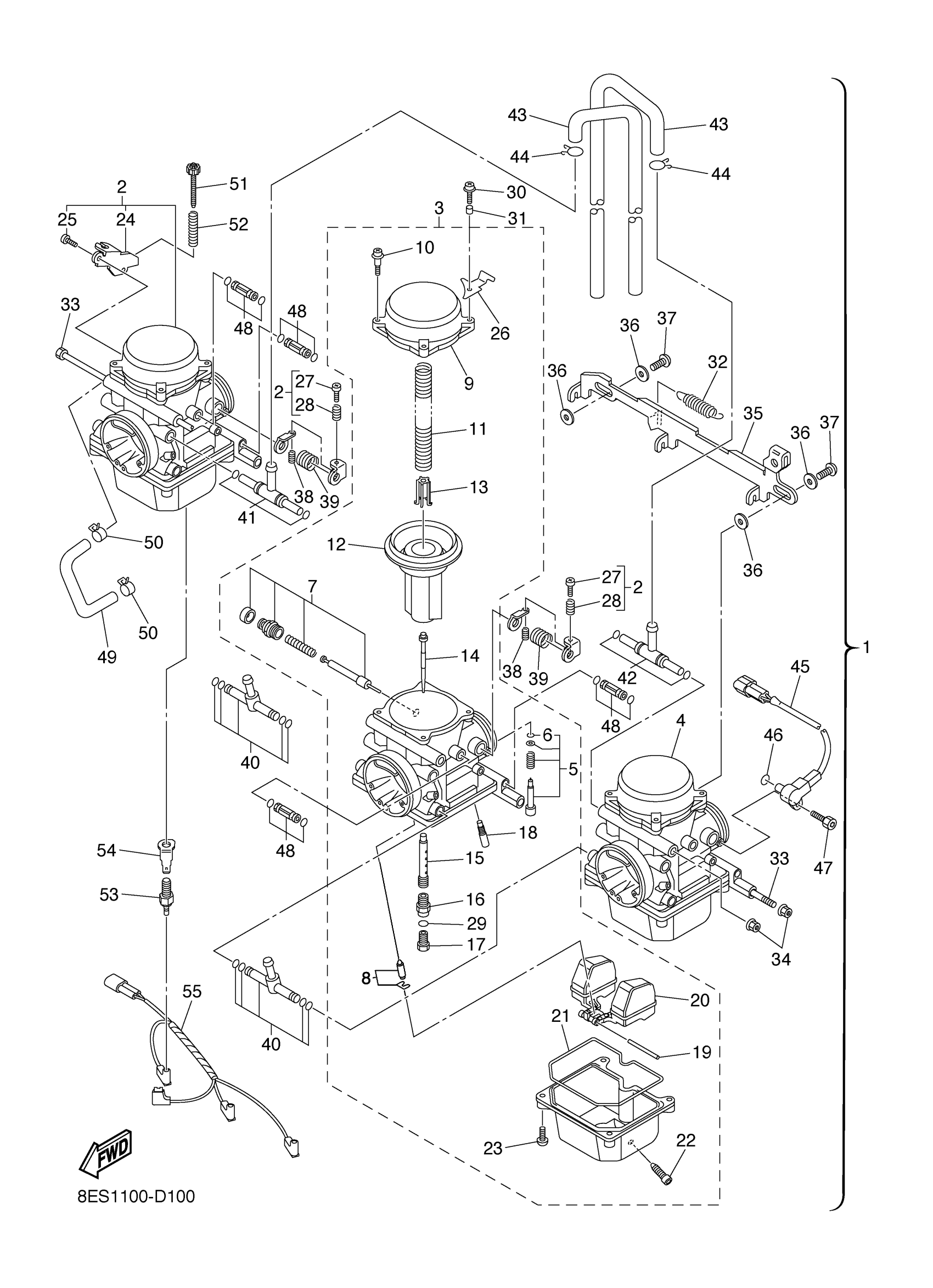

2006 Yamaha Vector Er (RS90RL) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY

8ES-14900-02-00

1
Out of stock

2

CARBURETOR ASSY 1

8ES-14901-00-00

—

$486.99

In stock

3

CARBURETOR ASSY 2

8ES-14902-01-00

—

$555.99

In stock

4

CARBURETOR ASSY 3

8ES-14903-00-00

—

$617.99

In stock

5

PILOT SCREW SET

8ES-14105-01-00

1
Out of stock

6

O-RING

8ES-14147-00-00

1

$7.49

In stock

7

STARTER SET

8ES-1410A-00-00

1

$42.72

In stock

8

NEEDLE VALVE SET

8ES-14107-00-00

1

$37.55

In stock

9

COVER, DIAPHRAGM

8ES-14958-00-00

1

$69.18

In stock

10

SCREW

4JH-14216-00-00

1
Out of stock

10

SCREW

4JH-14216-00-00

1
Out of stock

11

SPRING, DIAPHRAGM

8ES-14933-00-00

—

$4.86

In stock

12

DIAPHRAGM ASSY

8ES-14940-00-00

1

$144.95

In stock

13

SEAT, SPRING

4JH-14936-00-00

—
Out of stock

14

NEEDLE

8ES-14916-00-00

1

$18.62

In stock

15

JET, NEEDLE

8ES-14947-00-00

—

$35.66

In stock

16

PIPE, MAIN BREED

8ES-1414G-00-00

—

$26.15

In stock

17

JET, MAIN (#145)

3TJ-14943-36-00

—

$17.40

In stock

17

JET, MAIN (#150)

3TJ-14943-37-00

—

$14.26

In stock

17

JET, MAIN

3TJ-14943-87-00

—
Out of stock

18

JET (#40)

8ES-14948-03-00

—

$12.64

In stock

18

JET (#45)

8ES-14948-05-00

—

$18.21

In stock

18

JET (#48)

8ES-14948-06-00

—

$18.77

In stock

18

JET (#50)

8ES-14948-07-00

—

$19.45

In stock

19

. PIN, FLOAT ARM

663-14548-00-00

1

$5.34

In stock

20

FLOAT

8ES-14985-00-00

—

$33.55

In stock

21

GASKET, FLOAT CHAMBER

8ES-14984-00-00

—

$18.21

In stock

22

PLUG, DRAIN

3TJ-14191-40-00

—

$17.22

In stock

23

SCREW, PAN HEAD(GA5)

98580-04014-00

—

$2.78

In stock

24

BRACKET, THROTTLE 1

8ES-14926-01-00

—

$38.00

In stock

25

SCREW

8ES-14592-09-00

—
Out of stock

26

BRACKET, THROTTLE 1

4TV-14926-00-00

—

$28.51

In stock

27

SCREW

5JG-14565-00-00

—

$6.52

In stock

28

SPRING, ADJUST SCREW

5JG-14531-00-00

—

$6.52

In stock

29

O-RING

3TJ-14564-40-00

—
Out of stock

30

SCREW

8ES-14565-00-00

—

$2.20

In stock

31

COLLAR

4JH-14264-00-00

—
Out of stock

32

SPRING

8ES-14935-00-00

—

$9.72

In stock

33

BOLT, HOLDING

8ES-14162-00-00

—

$18.83

In stock

34

NUT, FLANGE

95704-05500-00

1
Out of stock

35

LEVER, STARTER

8ES-14965-00-00

—

$47.43

In stock

36

COLLAR

8ES-14578-00-00

—

$1.32

In stock

37

SCREW

8ES-14567-00-00

—

$1.32

In stock

38

SPRING, THROTTLE STOP

4YR-14133-00-00

—
Out of stock

39

SPRING

4JH-14487-00-00

—
Out of stock

40

PIPE, FUEL

8ES-14295-00-00

—

$26.83

In stock

41

JOINT 1

8ES-13815-00-00

—

$35.08

In stock

42

JOINT 2

8ES-13816-00-00

—

$35.08

In stock

43

PIPE

8ES-14197-01-00

—

$22.69

In stock

44

CLIP

3TJ-14937-40-00

—
Out of stock

45

WEIGHT

8ES-85885-09-00

—
Out of stock

46

O-RING

33D-14562-00-00

—

$6.88

In stock

47

SCREW

8ES-14216-00-00

—

$3.11

In stock

48

JOINT

8ES-14454-00-00

—

$13.91

In stock

49

HOSE

8ES-14987-00-00

—

$11.38

In stock

50

. CLIP

4TV-12486-00-00

1
Out of stock

51

SCREW, THROTTLE STOP

8ES-14121-00-00

—

$8.09

In stock

52

SPRING, THROTTLE STOP

4YR-14934-00-00

—

$3.17

In stock

53

HEATER ASSY

5FU-83790-20-00

—

$42.63

In stock

54

TERMINAL 1

8FA-82103-00-00

—

$7.32

In stock

55

WIRE, SUB LEAD

8ES-81517-01-00

—

$33.14

In stock
