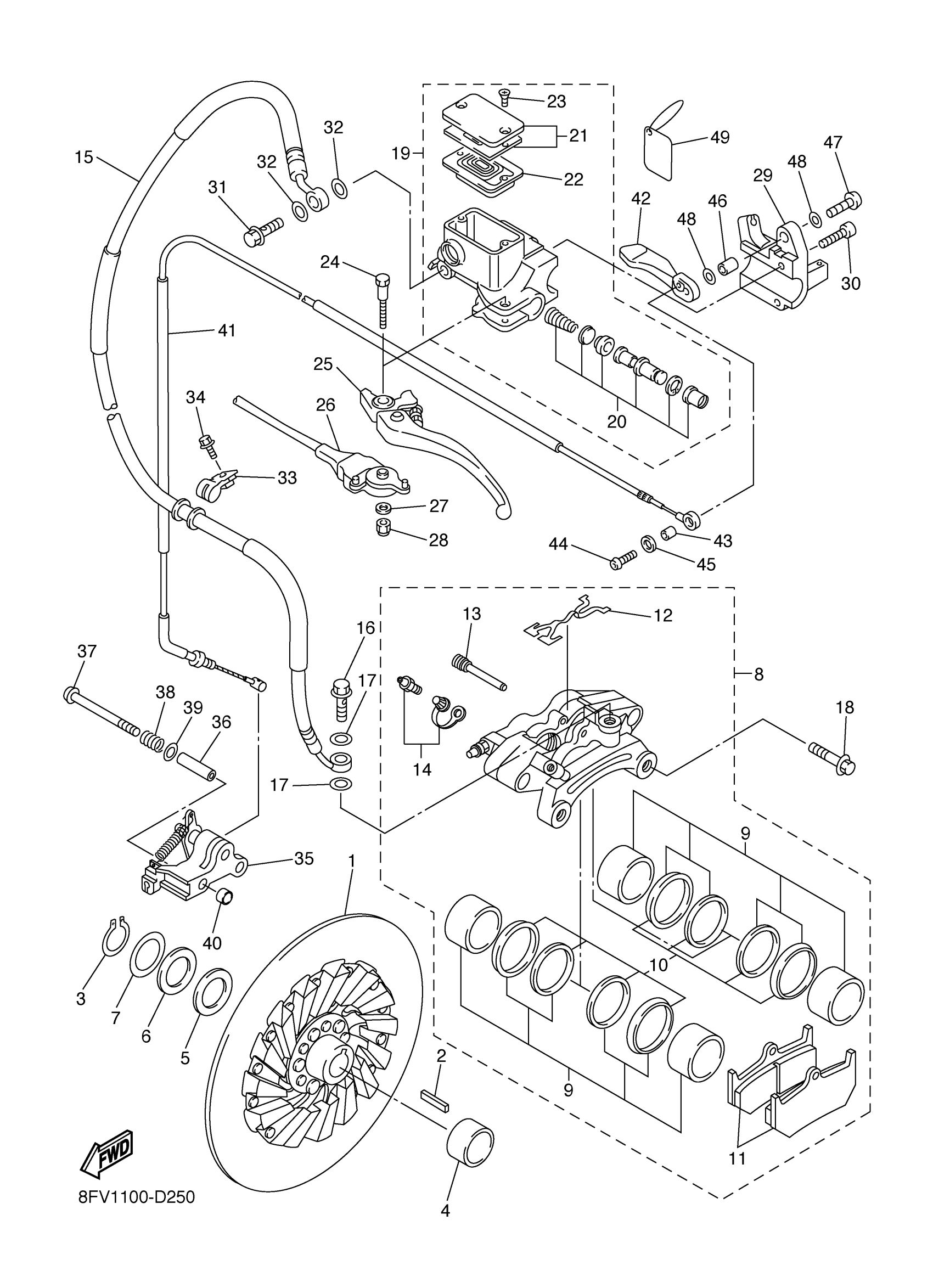

Find the part on the Brake diagram for your 2006 Yamaha Vector ER (RS90RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2006 Yamaha Vector ER (RS90RL) Brake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DISK BRAKE ASSY

8FU-2581T-00-00

1

$282.89

In stock

2

KEY, STRAIGHT

90282-07002-00

1

$5.98

In stock

3

CIRCLIP

99009-24400-00

1

$7.49

In stock

4

COLLAR

90387-25012-00

1
Out of stock

5

COLLAR

90387-25011-00

1

$7.65

In stock

6

WASHER, PLATE (888)

90201-25527-00

1

$7.60

In stock

7

WASHER, PLATE (8R6)

90201-252F1-00

1

$6.92

In stock

8

CALIPER ASSY (LEFT)

8FU-2580T-01-00

—

$492.78

In stock

9

PISTON ASSY, CALIPER

8FU-W0057-00-00

—

$104.54

In stock

10

CALIPER SEAL KIT

3JD-W0047-10-00

—

$51.83

In stock

11

BRAKE PAD KIT 2

8FU-W0046-01-00

1

$60.58

In stock

12

SUPPORT, PAD

8FU-25919-00-00

—

$16.02

In stock

13

PIN, PAD

8FU-25924-00-00

—

$10.88

In stock

14

BLEED SCREW KIT

8CR-W0048-00-00

1
Out of stock

15

HOSE, BRAKE 1

8FU-25872-00-00

—

$58.72

In stock

15

HOSE, BRAKE 1

8GF-25872-00-00

—

$68.08

In stock

16

BOLT, UNION(3GM)

90401-10159-00

—

$8.85

In stock

17

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

18

BOLT, FLANGE

90105-10096-00

—

$8.86

In stock

19

MASTER CYLINDER SUB ASSY

8FA-W2587-00-00

—

$255.42

In stock

19

MASTER CYLINDER SUB ASSY

8FA-W2587-00-00

—

$255.42

In stock

20

CYLINDER KIT, MASTER

8CR-W0041-00-00

—

$47.42

In stock

21

RESERVOIR CAP SET

8CR-W2585-00-00

—

$35.75

In stock

22

DIAPHRAGM, RESERVOIR

55U-25854-00-00

—

$21.68

In stock

23

SCREW, FLAT

98707-04012-00

—

$1.43

In stock

24

BOLT, LEVER

8CR-2589F-00-00

—

$6.06

In stock

25

LEVER 1

8CR-83912-00-00

—

$39.83

In stock

25

LEVER 1

8DN-83912-00-00

—

$51.94

In stock

25

LEVER 1

8DN-83912-00-00

—

$51.94

In stock

26

STOP SWITCH ASSY

8CR-82530-01-00

—

$37.85

In stock

26

STOP SWITCH ASSY

8FP-82530-00-00

—

$44.88

In stock

27

WASHER, PLAIN

8CR-8398X-00-00

—

$8.77

In stock

28

NUT, NYLON

95707-05300-00

—

$2.74

In stock

29

BRACKET, MASTER CYLINDER

8FA-25867-00-00

—

$28.51

In stock

30

BOLT,SOCKET

91317-06025-00

—

$2.05

In stock

31

BOLT, UNION(3GM)

90401-10159-00

—

$8.85

In stock

32

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

33

HOLDER, BRAKE HOSE

8FA-25886-00-00

—

$7.80

In stock

34

BOLT(3KJ)

90109-063F1-00

—

$2.24

In stock

35

PARKING BRAKE COMP.

8FU-25970-01-00

—

$196.72

In stock

36

COLLAR

90387-06058-00

—

$5.89

In stock

37

BOLT

90111-06048-00

—

$4.55

In stock

38

SPRING, COMPRESSION

90501-120A0-00

—

$6.32

In stock

39

WASHER 6474553400

90201-12161-00

—

$4.67

In stock

40

COLLAR

90387-06085-00

—

$5.17

In stock

41

CABLE, BRAKE

8FP-26351-00-00

—
Out of stock

41

CABLE, BRAKE

8GF-26351-00-00

—

$44.94

In stock

42

LEVER 2

8FA-83922-00-00

—

$29.97

In stock

43

COLLAR

90387-06043-00

—

$6.68

In stock

44

BOLT, BUTTON HEAD

92017-06014-00

—

$2.78

In stock

45

. WASHER, PLATE

90201-06050-00

1
Out of stock

46

COLLAR

90387-081M9-00

1

$1.89

In stock

47

BOLT, BUTTON

92017-08020-00

—

$5.86

In stock

48

WASHER PLATE 141181390000

90201-08085-00

—

$6.38

In stock

49

TAG, CAUTION

8CR-23496-00-00

1
Out of stock
