2005 Yamaha RS Vector Er (RS90RK) Frame Diagram

← All diagrams

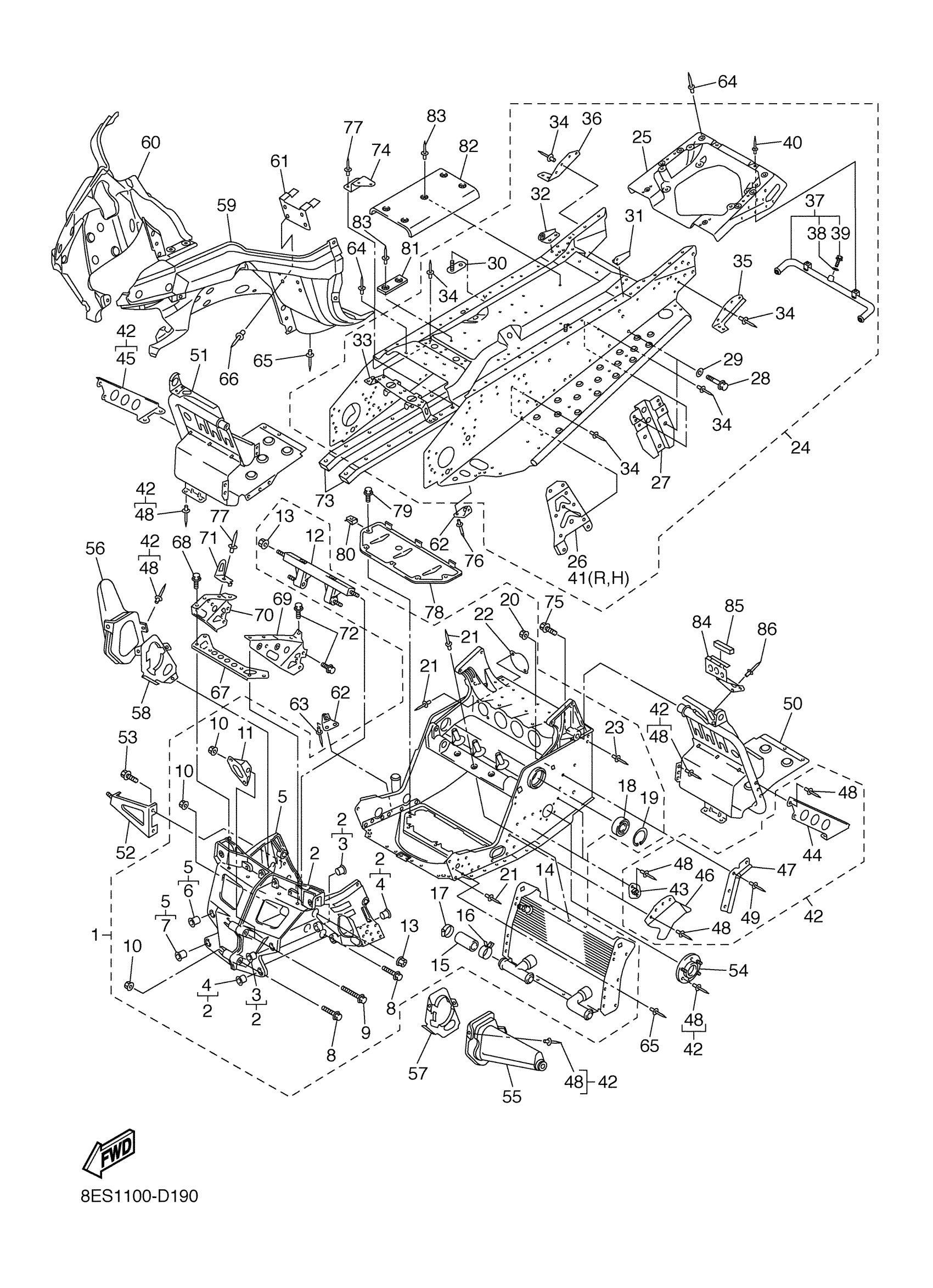

Find the part on the Frame diagram for your 2005 Yamaha RS Vector Er (RS90RK), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2005 Yamaha RS Vector Er (RS90RK) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8ES-21940-01-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

HEAT EXCHANGER ASSY

8FA-12440-00-00

1
Out of stock

15

HOSE 7

8FA-12551-00-00

1

$7.51

In stock

16

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

17

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

18

BEARING

93306-20650-00

—

$61.77

In stock

19

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

20

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

99999-03529-00

1

$1,347.99

In stock

25

—

$2,123.99

In stock

26

BRACKET, MAIN TRACK 1

8ES-21943-01-00

—
Out of stock

27

. BRACKET, RR TRACK SUSPENSION

8ES-21944-00-00

1
Out of stock

28

BOLT, FLANGE(4BD)

95817-10022-00

—

$5.25

In stock

29

WASHER, PLATE(8CM)

90201-100S0-00

—

$5.00

In stock

30

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

31

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

32

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

33

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

34

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

35

PATCH 3

8FA-21963-00-00

—

$7.83

In stock

36

PATCH 4

8FA-21964-00-00

—

$7.83

In stock

37

HEAT EXCHANGER ASSY 4

8FU-1241A-00-00

—

$203.75

In stock

38

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

39

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

40

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

41

BRACKET, MAIN TRACK 2

8ES-21953-01-00

—

$9.66

In stock

42

FRAME CONNECTION KIT

8ES-W2195-01-00

1
Out of stock

43

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

44

BRACKET, 5

8ES-2196M-00-00

—

$11.88

In stock

45

BRACKET, 6

8ES-2197M-01-00

—
Out of stock

46

COVER 2

8FU-2198G-00-00

—
Out of stock

47

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

48

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

49

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

50

FOOTREST COMP. 1

8FU-21960-01-00

—

$191.80

In stock

51

FOOTREST COMP. 2

8FU-21970-01-00

—

$183.82

In stock

52

BRACKET, OIL TANK 1

8ES-2193E-00-00

—

$19.74

In stock

53

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

54

—

$17.68

In stock

55

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

56

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

57

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

58

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

59

FRAME UNDER 1

8ES-2196A-01-00

—

$81.12

In stock

60

FRAME, UNDER 2

8FA-2196E-01-00

—

$76.54

In stock

61

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

62

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

63

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

64

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

65

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

66

RIVET, BLIND

90267-47200-00

—
Out of stock

67

BUMPER, FRONT 2

8FA-77512-00-00

—

$23.78

In stock

68

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

69

BRACKET, FRONT

8FA-21949-00-00

—

$59.08

In stock

70

BRACKET, FRONT BUMPER

8FA-21959-00-00

—

$51.74

In stock

71

STAY 1

8FA-77125-00-00

—

$3.86

In stock

72

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

73

PROTECTOR, FRAME

8FA-21978-01-00

—

$61.58

In stock

74

BRACKET 7

8FA-2197N-01-00

—

$3.38

In stock

75

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

76

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

77

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

78

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

79

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

80

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

81

SPACER

8FA-21998-00-00

—

$3.60

In stock

82

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

83

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

84

HOOK

8FA-21973-00-00

—

$10.37

In stock

85

DAMPER 1

8CR-77319-00-00

—

$0.58

In stock

86

RIVET, BLIND

90267-47195-00

—

$3.33

In stock
