2007 Yamaha Vector Mountain (RS90MW) Brake 2 Diagram

← All diagrams

Find the part on the Brake 2 diagram for your 2007 Yamaha Vector Mountain (RS90MW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

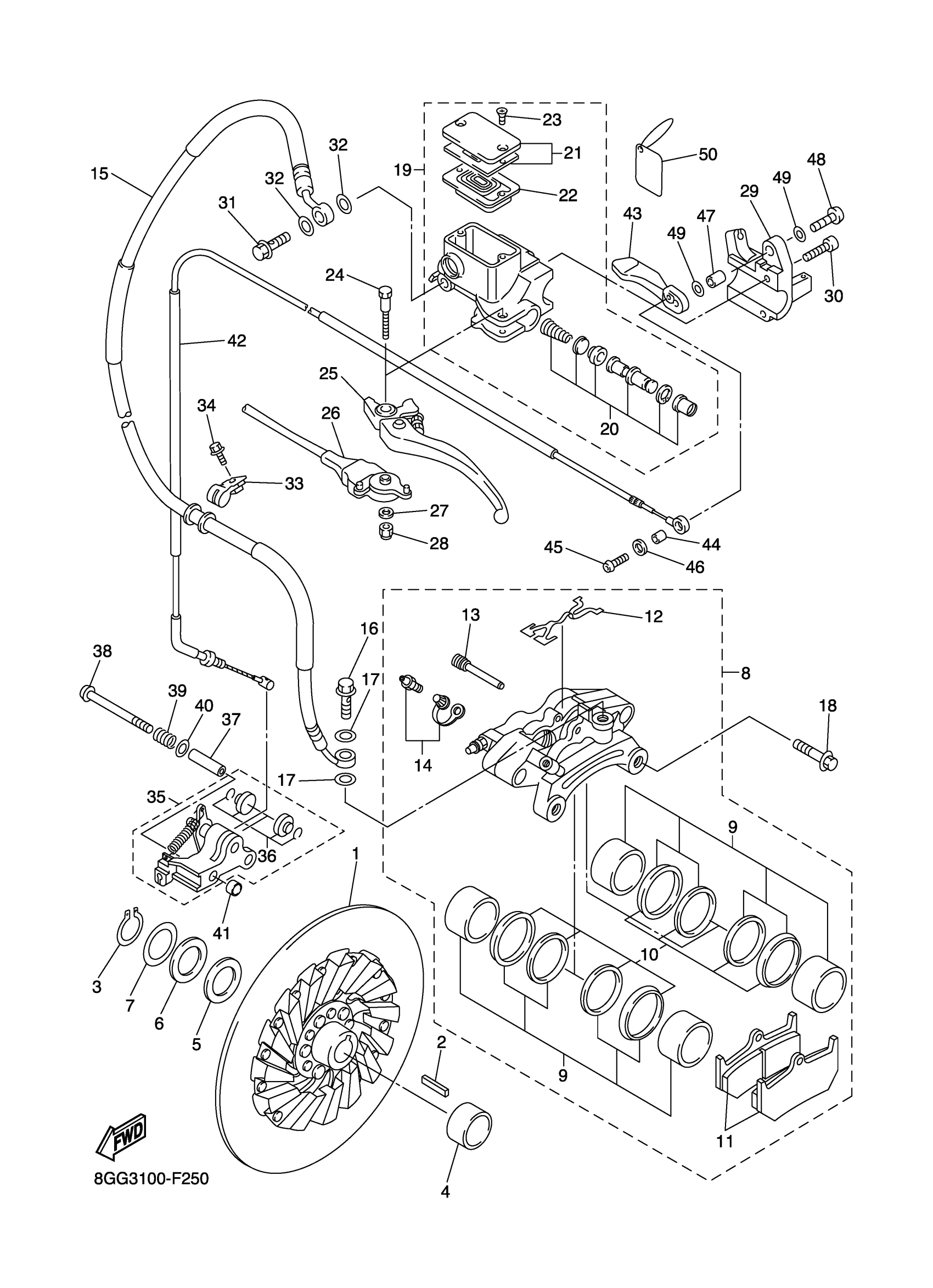

2007 Yamaha Vector Mountain (RS90MW) Brake 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DISK BRAKE ASSY

8FU-2581T-00-00

1

$282.89

In stock

2

KEY, STRAIGHT

90282-07002-00

1

$5.98

In stock

3

CIRCLIP

99009-24400-00

1

$7.49

In stock

4

COLLAR

90387-25012-00

1
Out of stock

5

COLLAR

90387-25011-00

1

$7.65

In stock

6

WASHER, PLATE (888)

90201-25527-00

1

$7.60

In stock

7

WASHER, PLATE (8R6)

90201-252F1-00

1

$6.92

In stock

8

CALIPER ASSY (LEFT)

8FU-2580T-01-00

—

$492.78

In stock

9

PISTON ASSY, CALIPER

8FU-W0057-00-00

—

$104.54

In stock

10

CALIPER SEAL KIT

3JD-W0047-10-00

—

$51.83

In stock

11

BRAKE PAD KIT 2

8FU-W0046-01-00

1

$60.58

In stock

12

SUPPORT, PAD

8FU-25919-00-00

—

$16.02

In stock

13

PIN, PAD

8FU-25924-00-00

—

$10.88

In stock

14

BLEED SCREW KIT

8CR-W0048-00-00

1
Out of stock

15

HOSE, BRAKE 1

8FS-25872-10-00

—

$68.69

In stock

16

BOLT, UNION(3GM)

90401-10159-00

—

$8.85

In stock

17

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

18

BOLT, FLANGE

90105-10096-00

—

$8.86

In stock

19

MASTER CYLINDER SUB ASSY

8FA-W2587-00-00

—

$255.42

In stock

20

CYLINDER KIT, MASTER

8CR-W0041-00-00

—

$47.42

In stock

21

RESERVOIR CAP SET

8CR-W2585-00-00

—

$35.75

In stock

22

DIAPHRAGM, RESERVOIR

55U-25854-00-00

—

$21.68

In stock

23

SCREW, FLAT

98707-04012-00

—

$1.43

In stock

24

BOLT, LEVER

8CR-2589F-00-00

—

$6.06

In stock

25

LEVER 1

8CR-83912-00-00

—

$39.83

In stock

25

LEVER 1

8DN-83912-00-00

—

$51.94

In stock

26

STOP SWITCH ASSY

8FP-82530-00-00

—

$44.88

In stock

27

WASHER, PLAIN

8CR-8398X-00-00

—

$8.77

In stock

28

NUT, NYLON

95707-05300-00

—

$2.74

In stock

29

BRACKET, MASTER CYLINDER

8FA-25867-00-00

—

$28.51

In stock

30

BOLT,SOCKET

91317-06025-00

—

$2.05

In stock

31

BOLT, UNION(3GM)

90401-10159-00

—

$8.85

In stock

32

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

33

HOLDER, BRAKE HOSE

8FA-25886-00-00

—

$7.80

In stock

34

BOLT(3KJ)

90109-063F1-00

—

$2.24

In stock

35

PARKING BRAKE COMP.

8FU-25970-01-00

—

$196.72

In stock

36

PARKING BRAKE PAD KIT

8FA-W0045-00-00

—

$48.30

In stock

37

COLLAR

90387-06058-00

—

$5.89

In stock

38

BOLT

90111-06048-00

—

$4.55

In stock

39

SPRING, COMPRESSION

90501-120A0-00

—

$6.32

In stock

40

WASHER 6474553400

90201-12161-00

—

$4.67

In stock

41

COLLAR

90387-06085-00

—

$5.17

In stock

42

CABLE, BRAKE

8FS-26351-00-00

1
Out of stock

43

LEVER 2

8FA-83922-00-00

—

$29.97

In stock

44

COLLAR

90387-06043-00

—

$6.68

In stock

45

BOLT, BUTTON HEAD

92017-06014-00

—

$2.78

In stock

46

. WASHER, PLATE

90201-06050-00

1
Out of stock

47

COLLAR

90387-081M9-00

1

$1.89

In stock

48

BOLT, BUTTON

92017-08020-00

—

$5.86

In stock

49

WASHER PLATE 141181390000

90201-08085-00

—

$6.38

In stock

50

TAG, CAUTION

8CR-23496-00-00

1
Out of stock
