2005 Yamaha RS Vector Mountain (RS90MK) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2005 Yamaha RS Vector Mountain (RS90MK), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

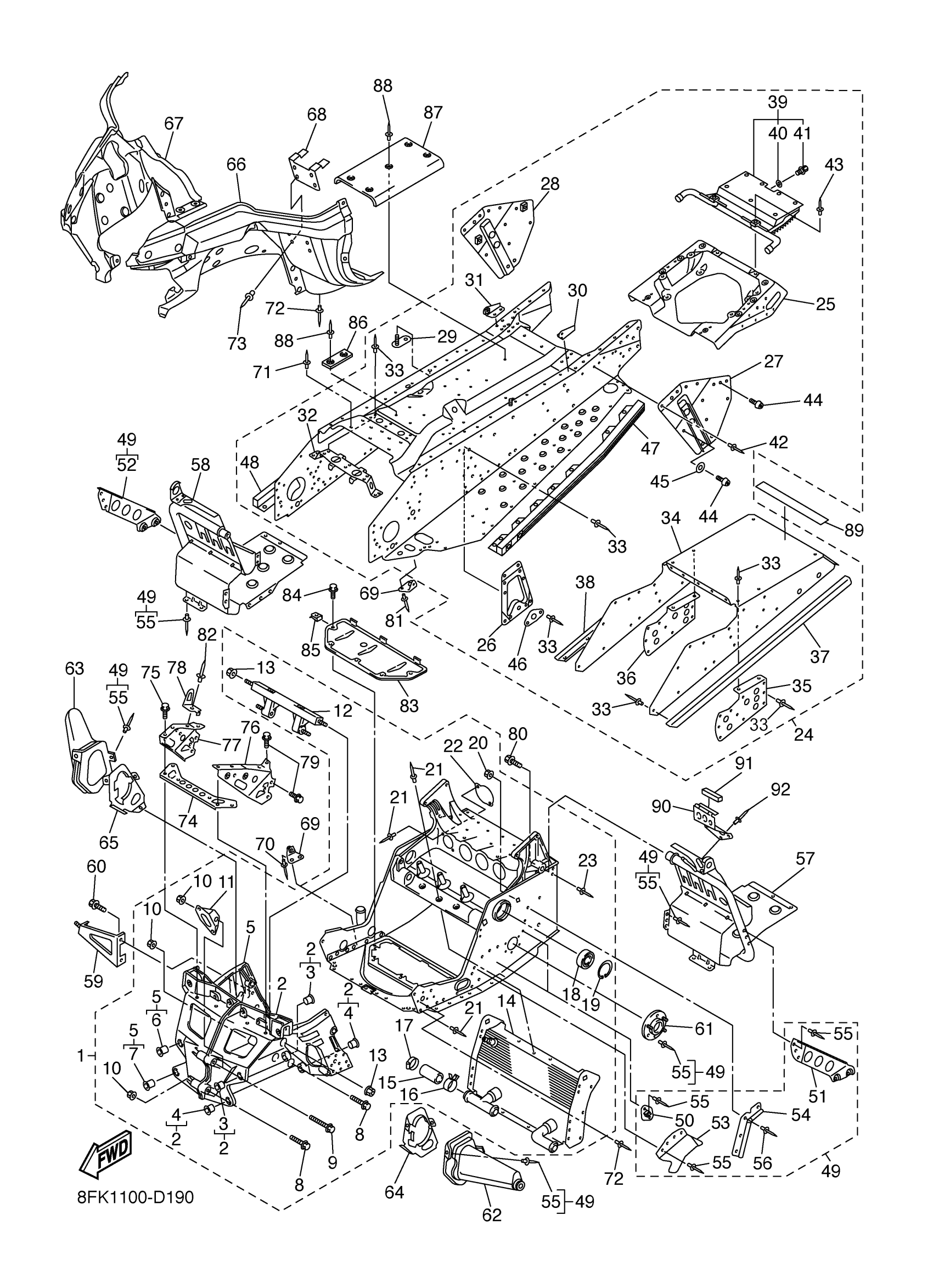

2005 Yamaha RS Vector Mountain (RS90MK) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8FK-21940-01-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

HEAT EXCHANGER ASSY

8EP-12440-00-00

1
Out of stock

15

HOSE 7

8FA-12551-00-00

1

$7.51

In stock

16

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

17

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

18

BEARING

93306-20650-00

—

$61.77

In stock

19

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

20

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

99999-03532-00

1

$2,855.99

In stock

25

—

$2,123.99

In stock

26

BRACKET, MAIN TRACK 1

8FK-21943-00-00

—

$10.48

In stock

27

—

$75.20

In stock

28

—

$75.20

In stock

29

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

30

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

31

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

32

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

33

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

34

PANEL, SUB FRAME 5

8FW-21916-00-00

—

$216.83

In stock

35

PATCH 3

8EP-21963-00-00

—

$14.32

In stock

36

PATCH 4

8EP-21964-00-00

—

$14.32

In stock

37

MEMBER, SIDE 1

8FK-2111J-00-00

—

$92.51

In stock

38

MEMBER, SIDE 2

8FK-2111K-00-00

—

$92.51

In stock

39

. HEAT EXCHANGER ASSY 4

8FW-1241A-00-00

1
Out of stock

40

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

41

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

42

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

43

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

44

BOLT, BUTTON HEAD

92017-10020-00

—

$6.17

In stock

45

WASHER, PLATE(42X)

90201-105H3-00

—

$5.68

In stock

46

BRACKET, MAIN TRACK 2

8FK-21953-00-00

—

$9.82

In stock

47

REINFORCEMENT, FOOTREST 1

8FG-21926-00-00

—

$130.40

In stock

48

REINFORCEMENT, FOOTREST 2

8FG-21936-00-00

—

$130.40

In stock

49

FRAME CONNECTION KIT

8FK-W2195-00-00

1
Out of stock

50

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

51

BRACKET, 5

8FU-2196M-00-00

—

$25.85

In stock

52

BRACKET, 6

8FU-2197M-00-00

—

$25.85

In stock

53

COVER 2

8FU-2198G-00-00

—
Out of stock

54

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

55

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

56

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

57

FOOTREST COMP. 1

8FU-21960-01-00

—

$191.80

In stock

58

FOOTREST COMP. 2

8FU-21970-01-00

—

$183.82

In stock

59

BRACKET, OIL TANK 1

8ES-2193E-00-00

—

$19.74

In stock

60

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

61

—

$17.68

In stock

62

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

63

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

64

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

65

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

66

FRAME UNDER 1

8FK-2196A-01-00

1
Out of stock

67

FRAME, UNDER 2

8EP-2196E-01-00

—
Out of stock

68

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

69

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

70

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

71

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

72

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

73

RIVET, BLIND

90267-47200-00

—
Out of stock

74

BUMPER, FRONT 2

8FA-77512-00-00

—

$23.78

In stock

75

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

76

BRACKET, FRONT

8FA-21949-00-00

—

$59.08

In stock

77

BRACKET, FRONT BUMPER

8FA-21959-00-00

—

$51.74

In stock

78

STAY 1

8FA-77125-00-00

—

$3.86

In stock

79

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

80

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

81

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

82

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

83

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

84

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

85

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

86

SPACER

8FA-21998-00-00

—

$3.60

In stock

87

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

88

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

89

LABEL, WARNING 2

88X-77762-10-00

—

$23.32

In stock

90

HOOK

8FA-21973-00-00

—

$10.37

In stock

91

DAMPER 1

8CR-77319-00-00

—

$0.58

In stock

92

RIVET, BLIND

90267-47195-00

—

$3.33

In stock
