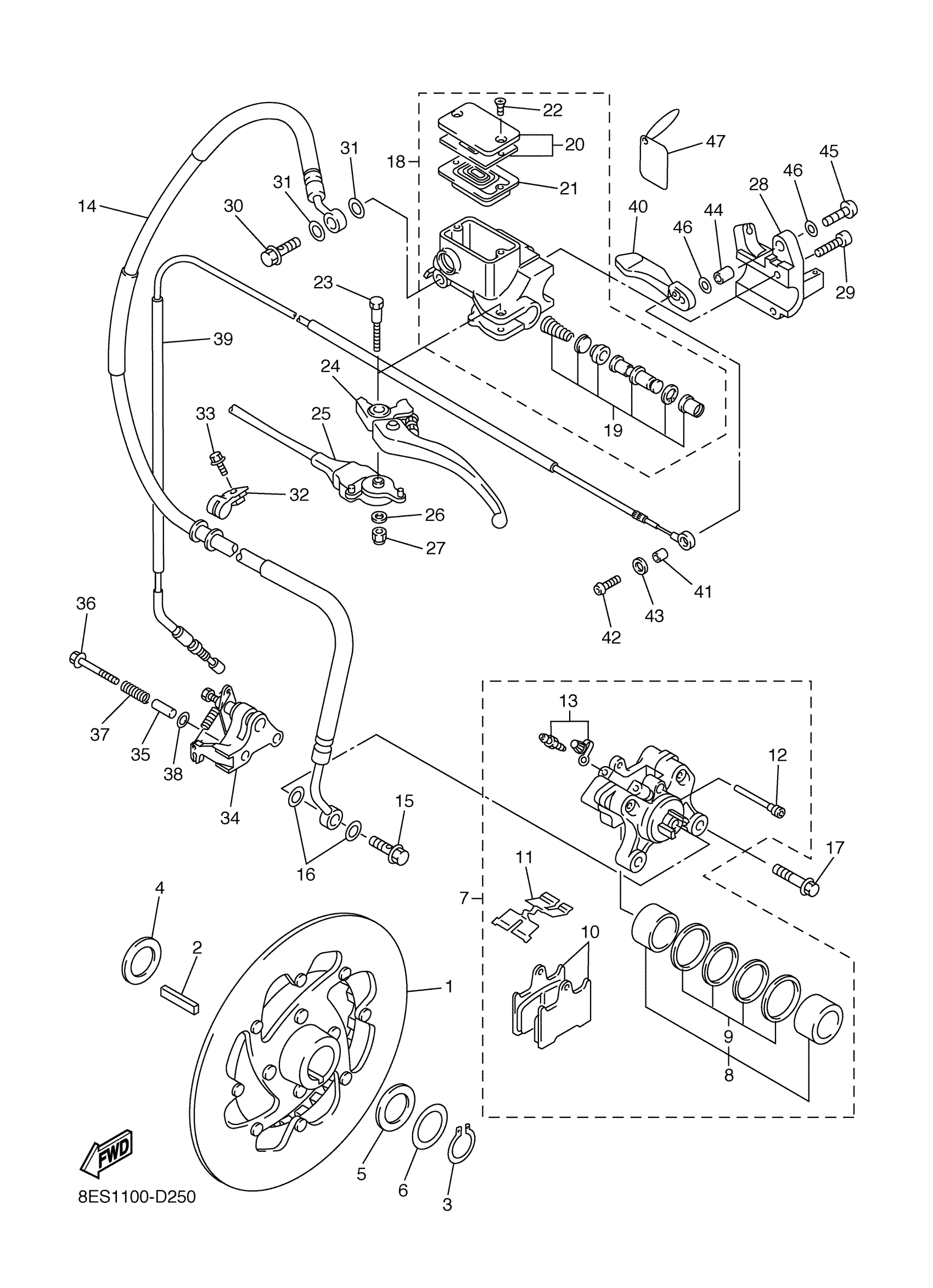

Find the part on the Brake diagram for your 2005 Yamaha RS Vector (RS90K), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2005 Yamaha RS Vector (RS90K) Brake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DISC BRAKE ASSY

8FA-2581T-00-00

—

$226.77

In stock

2

KEY, SLIDING(88K)

90281-07004-00

1

$11.12

In stock

3

CIRCLIP

99009-24400-00

1

$7.49

In stock

4

1

$7.18

In stock

5

WASHER, PLATE (888)

90201-25527-00

1

$7.60

In stock

6

WASHER, PLATE (8R6)

90201-252F1-00

1

$6.92

In stock

7

CALIPER ASSY (LEFT)

8FA-2580T-01-00

—

$465.69

In stock

8

PISTON ASSY, CALIPER

8CR-W0057-00-00

—

$64.74

In stock

9

CALIPER SEAL KIT

8CR-W0047-00-00

1

$18.65

In stock

10

BRAKE PAD KIT 2

8FA-W0046-01-00

1

$65.98

In stock

11

SUPPORT, PAD

8DJ-25919-00-00

1

$13.57

In stock

12

PIN, PAD

8CR-25924-00-00

1

$11.26

In stock

13

BLEED SCREW KIT

8CR-W0048-00-00

1
Out of stock

14

HOSE, BRAKE 1

8ES-25872-00-00

—

$96.88

In stock

15

BOLT, UNION(3GM)

90401-10159-00

1

$8.85

In stock

16

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

17

BOLT, WASHER BASED(1AR)

90105-10634-00

—

$6.41

In stock

18

MASTER CYLINDER SUB ASSY

8FA-W2587-00-00

—

$255.42

In stock

19

CYLINDER KIT, MASTER

8CR-W0041-00-00

—

$47.42

In stock

20

RESERVOIR CAP SET

8CR-W2585-00-00

—

$35.75

In stock

21

DIAPHRAGM, RESERVOIR

55U-25854-00-00

—

$21.68

In stock

22

SCREW, FLAT

98707-04012-00

—

$1.43

In stock

23

BOLT, LEVER

8CR-2589F-00-00

—

$6.06

In stock

24

LEVER 1

8CR-83912-00-00

—

$39.83

In stock

25

STOP SWITCH ASSY

8CR-82530-01-00

—

$37.85

In stock

26

WASHER, PLAIN

8CR-8398X-00-00

—

$8.77

In stock

27

NUT, NYLON

95707-05300-00

—

$2.74

In stock

28

BRACKET, MASTER CYLINDER

8FA-25867-00-00

—

$28.51

In stock

29

BOLT,SOCKET

91317-06025-00

—

$2.05

In stock

30

BOLT, UNION(3GM)

90401-10159-00

1

$8.85

In stock

31

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

32

HOLDER, BRAKE HOSE

8FA-25886-00-00

—

$7.80

In stock

33

BOLT(3KJ)

90109-063F1-00

—

$2.24

In stock

34

PARKING BRAKE COMP.

8FA-25970-01-00

—

$192.88

In stock

35

COLLAR

90387-06058-00

—

$5.89

In stock

36

BOLT

90111-06042-00

—

$2.00

In stock

37

SPRING, COMPRESSION

90501-120A0-00

—

$6.32

In stock

38

WASHER 6474553400

90201-12161-00

—

$4.67

In stock

39

CABLE, BRAKE

8ES-26351-00-00

—
Out of stock

40

LEVER 2

8FA-83922-00-00

—

$29.97

In stock

41

COLLAR

90387-06043-00

—

$6.68

In stock

42

BOLT, BUTTON HEAD

92017-06014-00

—

$2.78

In stock

43

. WASHER, PLATE

90201-06050-00

1
Out of stock

44

COLLAR

90387-081M9-00

1

$1.89

In stock

45

BOLT, BUTTON

92017-08020-00

—

$5.86

In stock

46

WASHER PLATE 141181390000

90201-08085-00

—

$6.38

In stock

47

TAG, CAUTION

8CR-23496-00-00

1
Out of stock
