2017 Yamaha RS Vector (RS90HL) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 2017 Yamaha RS Vector (RS90HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

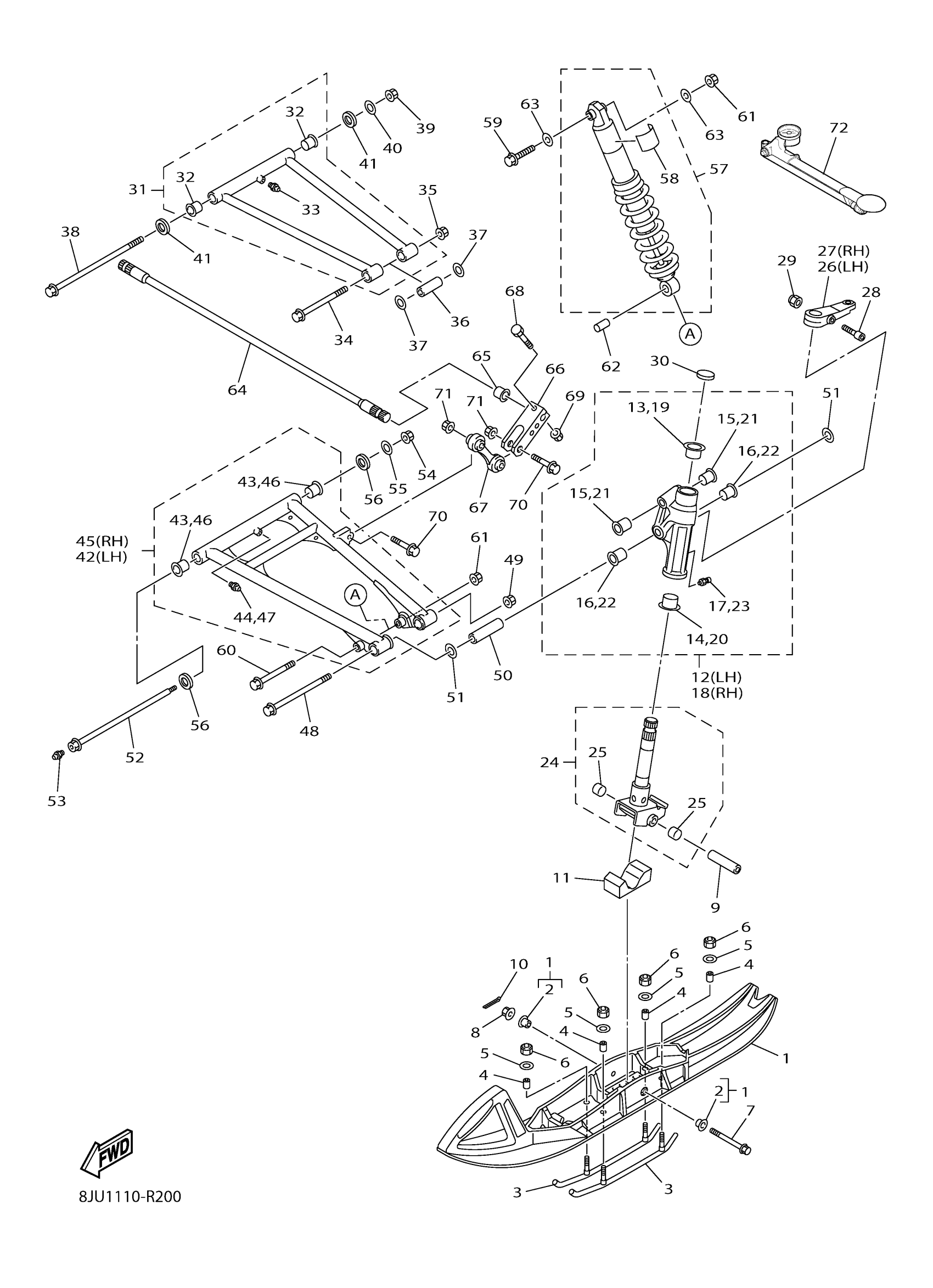

2017 Yamaha RS Vector (RS90HL) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1

8KM-F3711-00-00

1
Out of stock

2

. COLLAR 1

8EX-F3754-00-00

1
Out of stock

3

RUNNER 1

8KM-F3731-00-00

1
Out of stock

4

BUSH, SKI 1

8KN-F3751-00-00

1

$4.78

In stock

5

WASHER, PLATE

90201-08053-00

1
Out of stock

6

NUT, NYLON

95717-08300-00

1

$2.57

In stock

7

BOLT, FLANGE

90105-10070-00

1

$9.46

In stock

8

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

9

COLLAR

90387-1012H-00

1

$20.68

In stock

10

PIN, COTTER

91490-20025-00

1

$1.31

In stock

11

STOPPER 1

8HG-23743-00-00

1

$21.97

In stock

12

1

$239.66

In stock

13

BUSH, SOLID

90381-25115-00

1

$8.09

In stock

14

BUSH, SOLID

90381-32001-00

1

$14.69

In stock

15

BUSH, SOLID

90381-15N50-00

1

$5.22

In stock

16

BUSH, SOLID

90381-18N51-00

—

$9.77

In stock

17

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

18

—

$366.92

In stock

19

BUSH, SOLID

90381-25115-00

1

$8.09

In stock

20

BUSH, SOLID

90381-32001-00

1

$14.69

In stock

21

BUSH, SOLID

90381-15N50-00

1

$5.22

In stock

22

BUSH, SOLID

90381-18N51-00

—

$9.77

In stock

23

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

24

COLUMN, SKI ASSY

8HG-23803-00-00

—

$235.18

In stock

25

BUSH, BIMETAL FORMED

90384-16N51-00

—

$4.35

In stock

26

ARM, OUTSIDE 1

8FA-23851-00-00

—

$112.58

In stock

27

ARM, OUTSIDE 2

8FA-23852-00-00

—

$110.66

In stock

28

BOLT, HEXAGON SOCKET HEAD

90110-08104-00

—

$1.78

In stock

29

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock

30

CAP, CASE

3YK-22472-40-00

—

$4.63

In stock

31

—

$191.66

In stock

32

BUSH, SOLID

90381-15N50-00

1

$5.22

In stock

33

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

34

BOLT, FLANGE

90105-10230-00

—
Out of stock

35

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

36

COLLAR

90387-10099-00

—

$17.69

In stock

37

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

38

BOLT

90109-10056-00

—

$45.35

In stock

39

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

40

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

41

WASHER

90209-15N50-00

—

$1.58

In stock

42

—

$334.09

In stock

43

BUSH, SOLID

90381-16N51-00

—

$7.52

In stock

44

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

45

—

$349.91

In stock

46

BUSH, SOLID

90381-16N51-00

—

$7.52

In stock

47

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

48

BOLT, FLANGE

90105-12078-00

—

$15.43

In stock

49

NUT, SELF-LOCKING

95602-12200-00

—

$3.82

In stock

50

COLLAR

90387-12054-00

—

$18.03

In stock

51

WASHER, PLATE(8CJ)

90201-120T5-00

—

$4.91

In stock

52

BOLT, UNION

90401-10045-00

—

$79.91

In stock

53

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

54

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

55

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

56

WASHER

90209-15N50-00

—

$1.58

In stock

57

ABSORBER ASSY 1

8KM-2376A-00-00

—

$582.99

In stock

58

LABEL, WARNING

4AA-22259-60-00

—

$6.02

In stock

59

BOLT, WASHER BASED (4K0)

90105-10169-00

—

$9.98

In stock

60

BOLT, FLANGE

90105-10288-00

—

$5.98

In stock

61

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

62

COLLAR

90387-10N59-00

—

$12.34

In stock

63

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

64

BAR, STABILIZER FRONT

8FG-2386E-10-00

—

$126.82

In stock

65

BUSH, STABILIZER FRONT

8FG-2386G-00-00

—

$2.91

In stock

66

ARM, STABILIZER

8FG-2386L-00-00

—

$65.52

In stock

67

JOINT, STABILIZER 1

8ES-2385L-00-00

—

$103.15

In stock

68

BOLT

90101-06046-00

—

$5.20

In stock

69

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

70

BOLT, FLANGE(4FM)

95814-08030-00

—
Out of stock

71

NUT, U FLANGE(4KG)

95604-08200-00

—

$2.17

In stock

72

ADJUSTER

8KM-F3703-00-00

1
Out of stock
