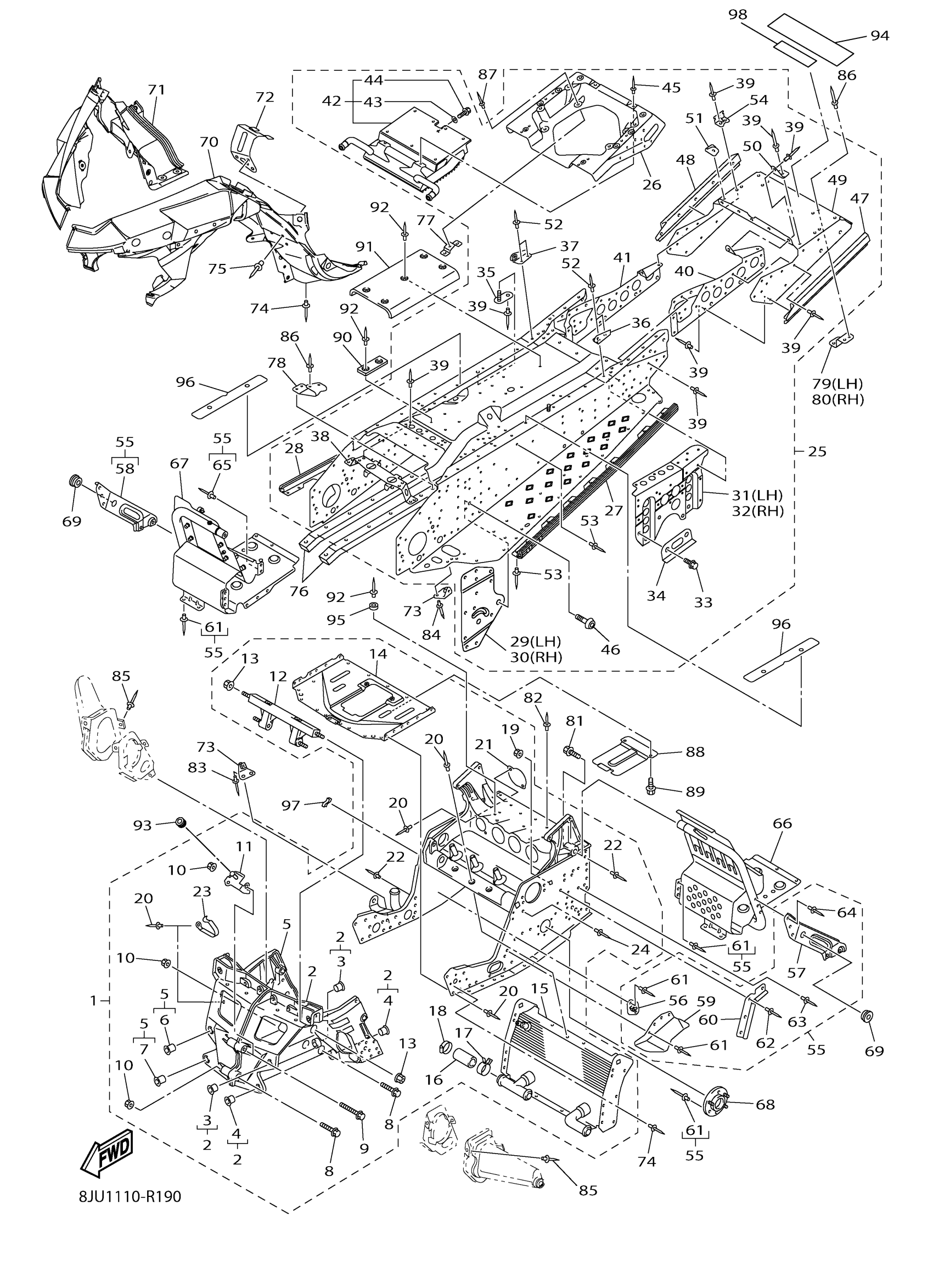

Find the part on the Frame diagram for your 2017 Yamaha RS Vector (RS90HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha RS Vector (RS90HL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8JU-21940-00-00

1

$2,162.99

In stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET 2

8HG-2836E-00-00

—

$10.88

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

PROTECTOR

8FR-2193A-01-00

—

$93.12

In stock

15

HEAT EXCHANGER ASSY

8JA-12440-00-00

—

$464.99

In stock

16

HOSE 7

8FA-12551-00-00

—

$7.51

In stock

17

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

18

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

19

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

20

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

21

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

22

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

23

CLAMP

90462-08083-00

—

$11.54

In stock

24

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

25

REAR FRAME COMP.

8JU-21950-00-00

1

$2,064.99

In stock

26

—

$2,123.99

In stock

27

REINFORCEMENT, FOOTREST 1

8FG-21926-00-00

—

$130.40

In stock

28

REINFORCEMENT, FOOTREST 2

8FG-21936-00-00

—

$130.40

In stock

29

BRACKET, MAIN TRACK 1

8HN-21943-00-00

—

$43.34

In stock

30

BRACKET, MAIN TRACK 2

8HN-21953-00-00

—

$34.78

In stock

31

—

$79.89

In stock

32

—

$79.89

In stock

33

BOLT, FLANGE

95814-10020-00

—

$3.78

In stock

34

PATCH 8

8FU-21988-01-00

—

$8.00

In stock

35

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

36

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

37

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

38

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

39

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

40

PATCH 3

8FT-21963-01-00

—

$56.35

In stock

41

PATCH 4

8FT-21964-01-00

—

$56.35

In stock

42

HEAT EXCHANGER ASSY 4

8FT-1241A-00-00

—

$1,197.99

In stock

43

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

44

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

45

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

46

BOLT, BUTTON HEAD

92012-10020-00

—

$3.15

In stock

47

MEMBER, SIDE 1

8FG-2111J-00-00

—

$81.60

In stock

48

MEMBER, SIDE 2

8FG-2111K-00-00

—

$81.60

In stock

49

PANEL, SUB FRAME 5

8FT-21916-01-00

—

$159.18

In stock

50

PATCH 8

8FG-21988-00-00

—

$4.15

In stock

51

PATCH 9

8FG-21989-00-00

—

$4.15

In stock

52

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

53

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

54

BRACKET, REFLECTOR 1

8FT-2113J-00-00

—

$11.72

In stock

55

FRAME CONNECTION KIT

8JU-W2195-00-00

—

$208.20

In stock

56

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

57

BRACKET, 5

8JA-2196M-00-00

—

$73.86

In stock

58

BRACKET, 6

8JA-2197M-00-00

—

$31.78

In stock

59

COVER 2

8FP-2198G-01-00

—

$20.57

In stock

60

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

61

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

62

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

63

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

64

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

65

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

66

FOOTREST COMP. 1

8JA-21960-00-00

1
Out of stock

67

FOOTREST COMP. 2

8HG-21970-00-00

—

$248.22

In stock

68

—

$17.68

In stock

69

GROMMET(4FU)

90480-13567-00

—

$3.88

In stock

70

FRAME UNDER 1

8GM-2196A-01-00

—

$191.77

In stock

71

FRAME, UNDER 2

8FP-2196E-02-00

—

$60.02

In stock

72

BRACKET, GUARD FITTING

8FP-21972-00-00

—

$31.89

In stock

73

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

74

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

75

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

76

PROTECTOR, FRAME

8FT-21978-00-00

—

$116.74

In stock

77

BRACKET 7

8FT-2197N-00-00

—

$7.83

In stock

78

BRACKET 7

8FU-2197N-00-00

—
Out of stock

79

BRACKET 3

8FT-2196F-00-00

—

$14.89

In stock

80

BRACKET 4

8FT-2196G-00-00

—

$10.91

In stock

81

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

82

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

83

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

84

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

85

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

86

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

87

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

88

PROTECTOR, FRAME FR

8FR-2197E-00-00

—

$42.43

In stock

89

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

90

SPACER

8FA-21998-00-00

—

$3.60

In stock

91

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

92

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

93

DAMPER, SIDE COVER (437)

90480-12053-00

—

$5.78

In stock

94

LABEL, WARNING 2

8HA-77762-E0-00

—

$9.37

In stock

95

STOPPER

8HG-24768-00-00

—

$6.62

In stock

96

DAMPER 1

8HG-2214F-00-00

—

$10.57

In stock

97

TAPE 4

8FA-7717H-00-00

—

$0.96

In stock

98

LABEL, WARNING 5

8JT-77765-E0-00

—

$5.40

In stock
