2017 Yamaha RS Vector (RS90HL) Brake Diagram

← All diagrams

Find the part on the Brake diagram for your 2017 Yamaha RS Vector (RS90HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

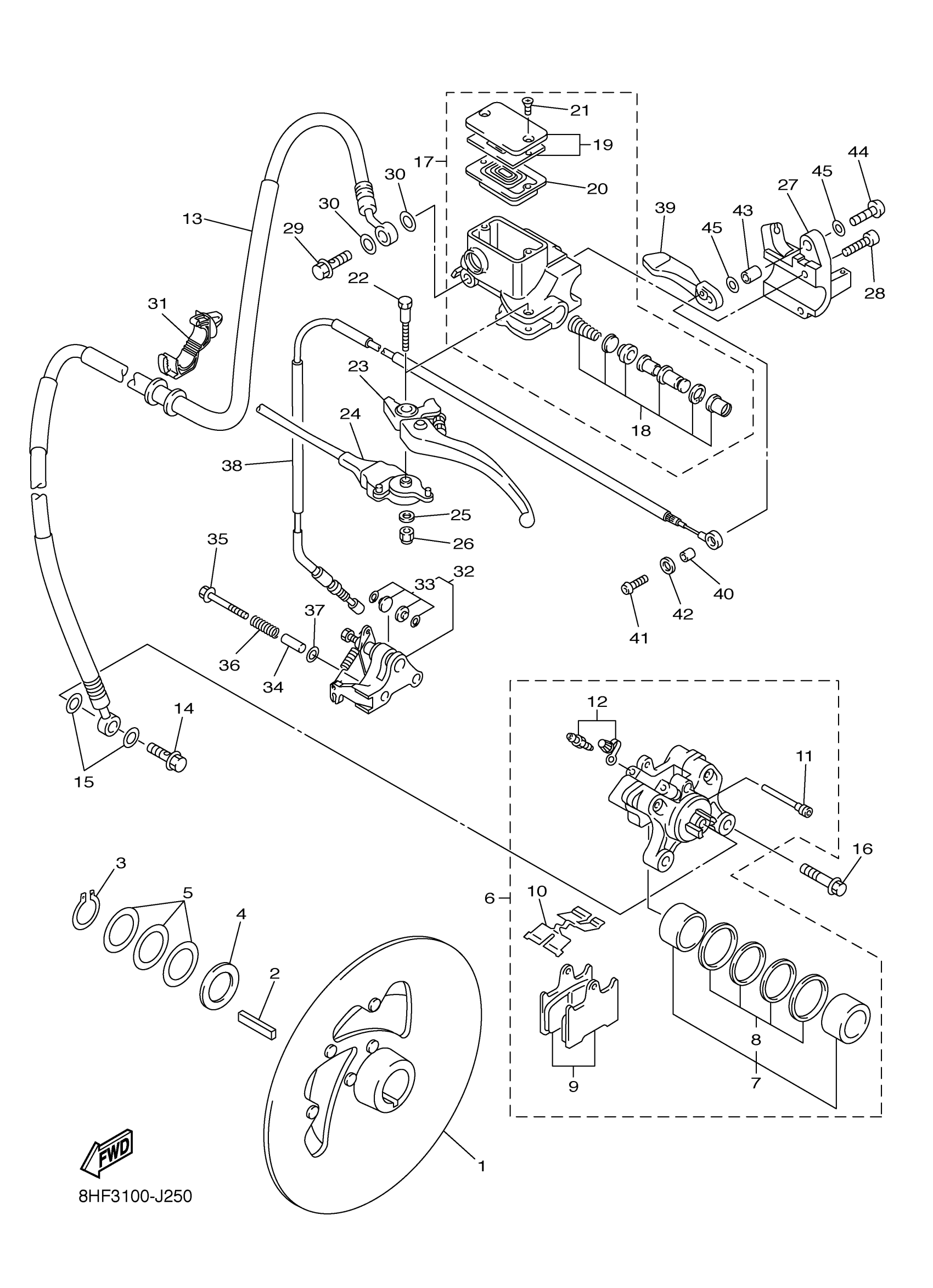

2017 Yamaha RS Vector (RS90HL) Brake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DISC BRAKE ASSY

8FA-2581T-00-00

—

$226.77

In stock

2

KEY, SLIDING(88K)

90281-07004-00

1

$11.12

In stock

3

CIRCLIP

99009-24400-00

1

$7.49

In stock

4

WASHER, PLATE (888)

90201-25527-00

1

$7.60

In stock

5

WASHER, PLATE (8R6)

90201-252F1-00

1

$6.92

In stock

6

CALIPER ASSY (LEFT)

8FA-2580T-01-00

—

$465.69

In stock

7

PISTON ASSY, CALIPER

8CR-W0057-00-00

—

$64.74

In stock

8

CALIPER SEAL KIT

8CR-W0047-00-00

1

$18.65

In stock

9

BRAKE PAD KIT 2

8FA-W0046-01-00

1

$65.98

In stock

10

SUPPORT, PAD

8DJ-25919-00-00

1

$13.57

In stock

11

PIN, PAD

8CR-25924-00-00

1

$11.26

In stock

12

BLEED SCREW KIT

8CR-W0048-00-00

1
Out of stock

13

HOSE, BRAKE 1

8HF-25872-10-00

1

$70.66

In stock

14

BOLT, UNION

90401-10015-00

1

$9.89

In stock

15

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

16

BOLT, WASHER BASED(1AR)

90105-10634-00

—

$6.41

In stock

17

MASTER CYLINDER SUB ASSY

8FA-W2587-00-00

—

$255.42

In stock

18

CYLINDER KIT, MASTER

8CR-W0041-00-00

—

$47.42

In stock

19

RESERVOIR CAP SET

8CR-W2585-00-00

—

$35.75

In stock

20

DIAPHRAGM, RESERVOIR

55U-25854-00-00

—

$21.68

In stock

21

SCREW, FLAT

98707-04012-00

—

$1.43

In stock

22

BOLT, LEVER

8CR-2589F-00-00

—

$6.06

In stock

23

LEVER 1

8CR-83912-00-00

—

$39.83

In stock

23

LEVER 1

8DN-83912-00-00

—

$51.94

In stock

24

STOP SWITCH ASSY

8FP-82530-00-00

—

$44.88

In stock

25

WASHER, PLAIN

8CR-8398X-00-00

—

$8.77

In stock

26

NUT, NYLON

95707-05300-00

—

$2.74

In stock

27

BRACKET, MASTER CYLINDER

8FA-25867-00-00

—

$28.51

In stock

28

BOLT,SOCKET

91317-06025-00

—

$2.05

In stock

29

BOLT, UNION

90401-10015-00

1

$9.89

In stock

30

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

31

CLAMP

90464-14012-00

—

$2.42

In stock

32

PARKING BRAKE COMP.

8FA-25970-01-00

—

$192.88

In stock

33

PARKING BRAKE PAD KIT

8FA-W0045-00-00

—

$48.30

In stock

34

COLLAR

90387-06058-00

—

$5.89

In stock

35

BOLT

90111-06042-00

—

$2.00

In stock

36

SPRING, COMPRESSION

90501-120A0-00

—

$6.32

In stock

37

WASHER 6474553400

90201-12161-00

—

$4.67

In stock

38

CABLE, BRAKE

8HF-26351-00-00

—

$49.46

In stock

39

LEVER 2

8FA-83922-00-00

—

$29.97

In stock

40

COLLAR

90387-06043-00

—

$6.68

In stock

41

BOLT, BUTTON HEAD

92012-06014-00

—
Out of stock

42

WASHER, PLATE

90201-06089-00

—

$2.69

In stock

43

COLLAR

90387-081M9-00

1

$1.89

In stock

44

BOLT,HEX. SOCKET BUTTON

90111-08054-00

—

$1.54

In stock

45

WASHER PLATE 141181390000

90201-08085-00

—

$6.38

In stock
