2007 Yamaha Vector GT (RS90GTW) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2007 Yamaha Vector GT (RS90GTW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

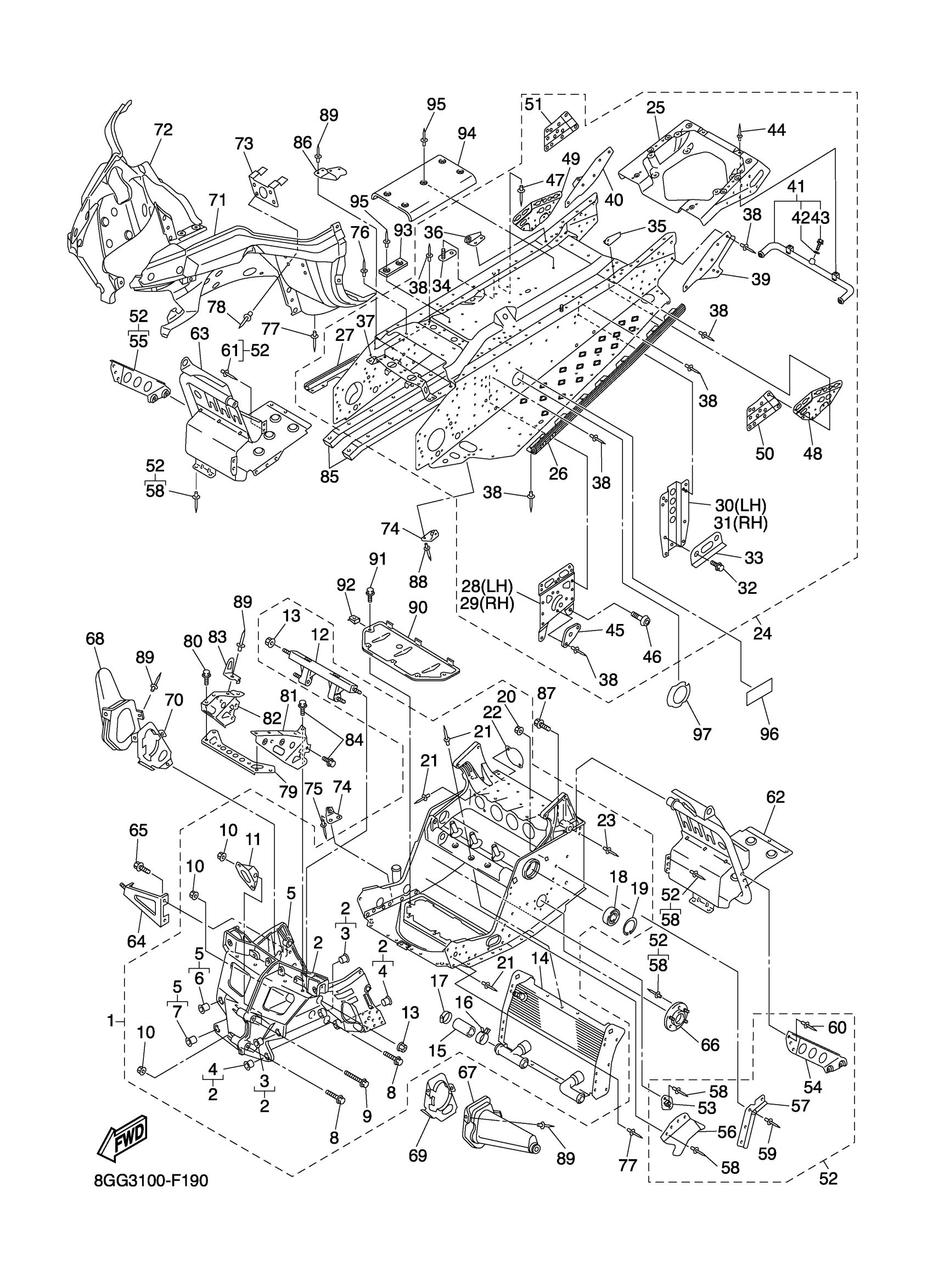

2007 Yamaha Vector GT (RS90GTW) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8ES-21940-01-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

HEAT EXCHANGER ASSY

8FA-12440-00-00

1
Out of stock

15

HOSE 7

8FA-12551-00-00

1

$7.51

In stock

16

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

17

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

18

BEARING

93306-20650-00

—

$61.77

In stock

19

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

20

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

8GG-21950-01-00

1

$2,482.99

In stock

25

—

$2,123.99

In stock

26

REINFORCEMENT, FOOTREST 1

8FU-21926-00-00

—

$206.40

In stock

27

REINFORCEMENT, FOOTREST 2

8FU-21936-00-00

—

$206.40

In stock

28

. BRACKET, MAIN TRACK 1

8FU-21943-00-00

1
Out of stock

29

BRACKET, MAIN TRACK 2

8FU-21953-00-00

—
Out of stock

30

BRACKET, RR.TRACK SUSPENTION 1

8FP-21944-00-00

—
Out of stock

31

—

$30.85

In stock

32

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

33

.. PATCH 8

8FP-21988-00-00

1
Out of stock

34

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

35

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

36

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

37

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

38

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

39

PATCH 3

8FU-21963-00-00

—

$17.97

In stock

40

PATCH 4

8FU-21964-00-00

—
Out of stock

41

HEAT EXCHANGER ASSY 4

8FU-1241A-00-00

—

$203.75

In stock

42

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

43

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

44

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

45

BRACKET

8FP-21919-00-00

—

$5.14

In stock

46

BOLT, BUTTON HEAD

92017-10020-00

—

$6.17

In stock

47

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

48

REINF., SUB FRAME 1

8FP-21928-00-00

—

$28.58

In stock

49

REINFORCEMENT, SUB FRAME 2

8FP-21938-00-00

—
Out of stock

50

REINFORCEMENT, FRAME REAR 3

8FJ-21924-00-00

—
Out of stock

51

REINFORCEMENT, FRAME REAR 4

8FJ-21934-00-00

—

$15.32

In stock

52

FRAME CONNECTION KIT

8FK-W2195-10-00

1
Out of stock

53

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

54

BRACKET, 5

8FU-2196M-00-00

—

$25.85

In stock

55

BRACKET, 6

8FU-2197M-00-00

—

$25.85

In stock

56

COVER 2

8FU-2198G-00-00

—
Out of stock

57

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

58

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

59

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

60

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

61

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

62

FOOTREST COMP. 1

8FU-21960-01-00

—

$191.80

In stock

63

FOOTREST COMP. 2

8FU-21970-01-00

—

$183.82

In stock

64

BRACKET, OIL TANK 1

8ES-2193E-00-00

—

$19.74

In stock

65

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

66

—

$17.68

In stock

67

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

68

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

69

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

70

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

71

FRAME UNDER 1

8ES-2196A-01-00

—

$81.12

In stock

72

FRAME, UNDER 2

8FA-2196E-01-00

—

$76.54

In stock

73

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

74

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

75

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

76

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

77

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

78

RIVET, BLIND

90267-47200-00

—
Out of stock

79

BUMPER, FRONT 2

8FA-77512-00-00

—

$23.78

In stock

80

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

81

BRACKET, FRONT

8FA-21949-00-00

—

$59.08

In stock

82

BRACKET, FRONT BUMPER

8FA-21959-00-00

—

$51.74

In stock

83

STAY 1

8FA-77125-00-00

—

$3.86

In stock

84

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

85

PROTECTOR, FRAME

8FA-21978-01-00

—

$61.58

In stock

86

BRACKET 7

8FU-2197N-00-00

—
Out of stock

87

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

88

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

89

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

90

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

91

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

92

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

93

SPACER

8FA-21998-00-00

—

$3.60

In stock

94

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

95

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

96

PLETE, EPA OFFROAD 2

8FJ-2179D-00-00

—

$4.48

In stock

97

GRAPHIC, 1

8FU-474AA-00-00

—

$24.58

In stock
