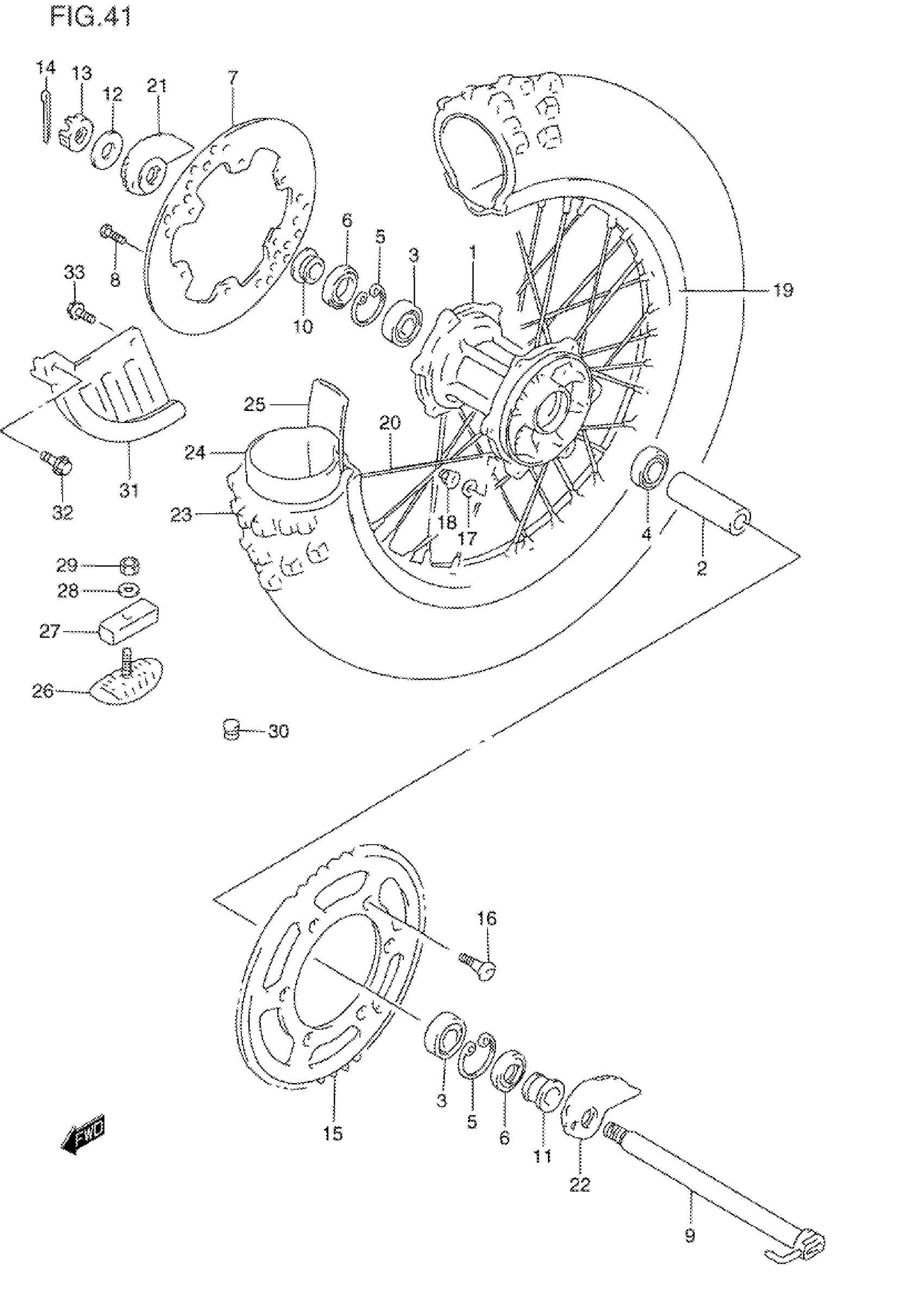

Suzuki RMX250W (1998) REAR WHEEL Diagram

#

Description
Price

1

HUB, REAR WHEEL

64110-28C01

Unavailable

2

SPACER, BEARING

64731-00B30

Unavailable

3

BEARING

08133-62047

Unavailable

4

BEARING, RH This part replaces 08123-60047.

08133-60047

Unavailable

5

CIRCLIP This part replaces 08331-41478.

08331-41479

Unavailable

6

OIL SEAL (26X47X5)

09283-26019

Unavailable

7

DISC, REAR BRAKE

69211-43D00

$333.07

8

SCREW, SHIFT PAWL LIFTER This part replaces 09120-06011.

09120-06014

Unavailable

9

AXLE, REAR

64710-05D00

Unavailable

10

SPACER, RH

64741-05D00

Unavailable

11

SPACER, LH

64751-05D00

Unavailable

12

WASHER

09160-19022

$4.74

13

NUT This part replaces 08314-40183.

08314-4018A

Unavailable

14

PIN, REAR AXLE This part replaces 04111-40308.

04111-4030A

Unavailable

15

SPROCKET, REAR (NT:50)(STEEL)

64511-00B12

Unavailable

16

SCREW (8x33.5)

09120-08004

Unavailable

17

WASHER

09164-08011

Unavailable

18

NUT

08319-31087

Unavailable

19

NO DESCRIPTION AVAILABLE This part replaces 65311-28C00.

65311-28C01

Unavailable

20

SPOKE ASSY, WHEEL

65320-26C00

Unavailable

21

ADJUSTER, CHAIN, RH

61410-05D00

Unavailable

22

ADJUSTER, CHAIN, LH

61420-05D00

Unavailable

23

TIRE, REAR (110/100-18)

65100-05D00

Unavailable

24

TUBE ASSY, WHEEL INNER

65200-29E10

Unavailable

25

IN TUBE PROTECT This part replaces 55261-11010.

55261-26F10

Unavailable

26

STOPPER, BEAD

65270-28E00

Unavailable

27

CUSHION, BEAD STOPPER

65271-27C00

Unavailable

28

WASHER This part replaces 08322-01083.

08322-0108A

Unavailable

29

NUT This part replaces 08310-00083.

08310-0008A

Unavailable

30

CAP

09250-08013

$2.92

32

BOLT This part replaces 01550-06203.

01550-0620A

Unavailable

33

BOLT, CLAMP This part replaces 01550-06123.

01550-0612A

Unavailable
