CYLINDER

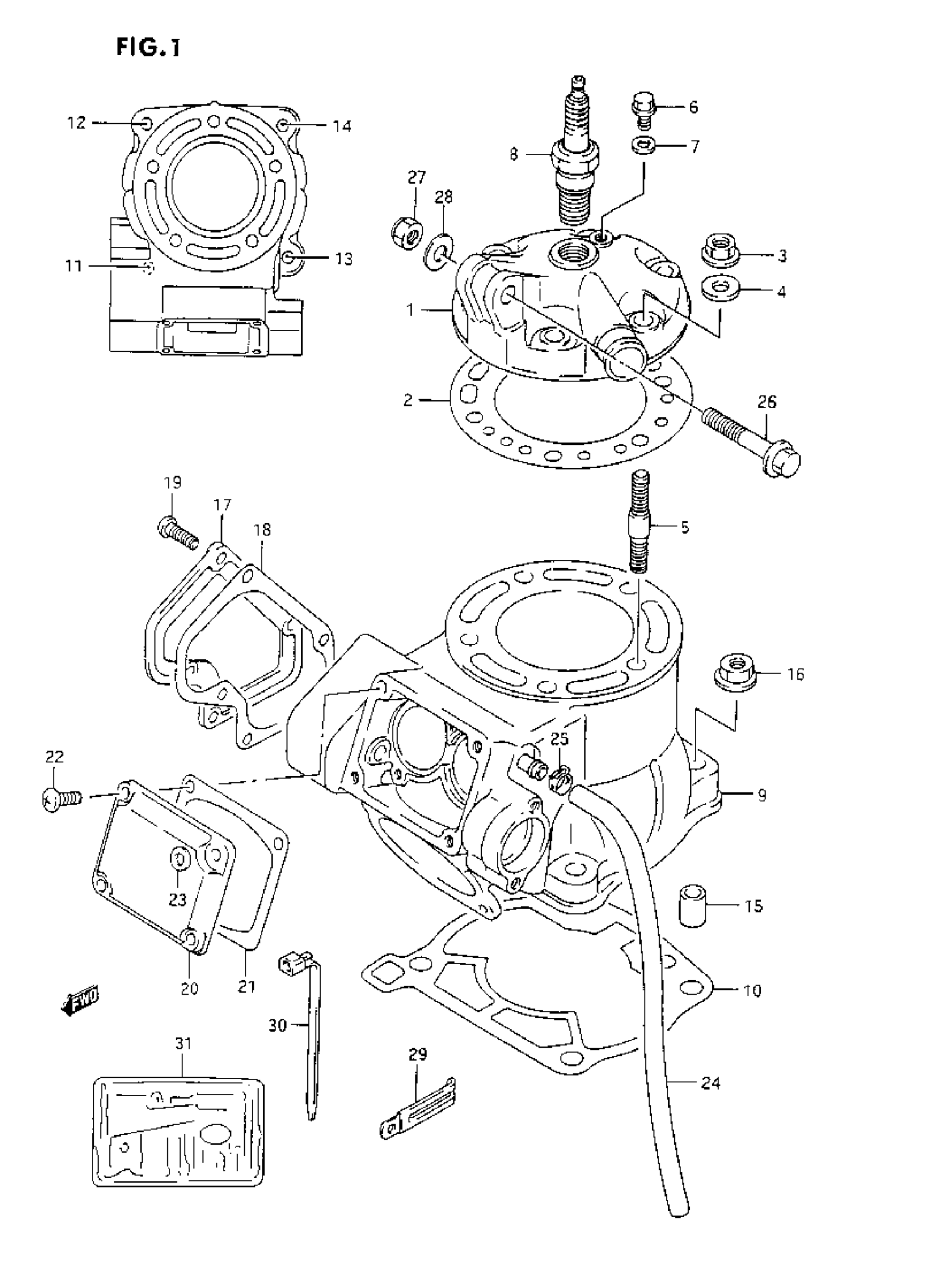

Suzuki RMX250 (1993) CYLINDER Diagram
#
1
HEAD, CYLINDER | MODEL K This part replaces 11111-28C00.
11111-28C10
Unavailable
1
HEAD, CYLINDER | MODEL L/M/N/P/R
11111-28C10
Unavailable
2
GASKET,CYL HEAD | MODEL K/L/M/N This part replaces 11141-05D00.
11141-05D01
Unavailable
2
GASKET, CYLINDER HEAD (T:1.7) | MODEL P/R
11141-29E10
Unavailable
2
GASKET, CYLINDER HEAD (T:1.2) | MODEL
11141-05D20
Unavailable
3
NUT (CHROME) | MODEL K/L/M/N/P This part replaces 08316-16088.
08316-10087
Unavailable
3
NUT | MODEL This part replaces 08316-10083.
08316-1008B
Unavailable
4
WASHER (8.5X19X2.3) This part replaces 09160-08095.
09160-08039
Unavailable
5
STUD BOLT (L:30)
09108-08224
Unavailable
6
BOLT, AIR DUCT
09360-06007
Unavailable
7
GASKET
09168-06004
Unavailable
8
SPARK PLUG (NGK,B8EGV) | MODEL K/L/M/N
09482-00208
Unavailable
8
SPARK PLUG (NGK,R6918B-8) | MODEL P/R This part replaces 09482-00115.
09482-00509
Unavailable
9
NO DESCRIPTION AVAILABLE | MODEL K This part replaces 11200-28811.
11200-28821
Unavailable
9
NO DESCRIPTION AVAILABLE | MODEL L/M/N This part replaces 11200-28820.
11200-28821
Unavailable
9
CYLINDER | MODEL P/R
11200-29821
Unavailable
10
GASKET, CYLINDER | MODEL K/L/M/N This part replaces 11241-28C01.
11241-28C11
Unavailable
10
GASKET, CYLINDER | MODEL P/R
11241-28C11
Unavailable
11
STUD BOLT (L:30) This part replaces 01421-10308.
01421-1030A
Unavailable
12
BOLT,STUD This part replaces 01421-10358.
01421-1035A
Unavailable
13
STUD BOLT (L:40) This part replaces 01421-10408.
01421-1040A
Unavailable
14
STUD BOLT This part replaces 01421-10458.
01421-10457
Unavailable
15
PIN | MODEL K/L/M/N This part replaces 09206-13001.
04211-13189
Unavailable
15
PIN | MODEL P/R This part replaces 09206-13006.
09206-13017
Unavailable
16
NUT, WHEEL SET | MODEL K/L/M/N/P This part replaces 08316-16108.
08316-10107
Unavailable
16
NUT | MODEL R This part replaces 08316-10103.
08316-1010B
Unavailable
17
COVER, CYLINDER NO. 1 | MODEL K/L/M/N This part replaces 11231-05D00.
11231-29E01
Unavailable
17
COVER, CYLINDER NO. 1 | MODEL P This part replaces 11231-29E00.
11231-29E01
Unavailable
17
COVER, CYLINDER NO. 1 | MODEL R
11231-29E01
Unavailable
18
GASKET, CYLINDER COVER NO. 1 | MODEL K/L/M/N This part replaces 11233-28C01.
11233-29E00
Unavailable
18
GASKET, CYLINDER COVER NO. 1 | MODEL P/R
11233-29E00
Unavailable
19
SCREW | MODEL K/L/M/N This part replaces 02112-05168.
02112-05167
Unavailable
19
BOLT | MODEL P This part replaces 01177-06168.
01580-06167
Unavailable
19
BOLT | MODEL R This part replaces 01580-06163.
01580-0616A
Unavailable
20
COVER, CYLINDER NO.2 | K
11240-05D00
Unavailable
20
COVER, CYLINDER NO.2 | L/M/N/P/R This part replaces 11248-05D10.
11248-28C20
Unavailable
21
GASKET, CYLINDER COVER NO.2 | K This part replaces 11238-28C00.
11238-05D01
Unavailable
21
GASKET, CYLINDER COVER NO.2 | L/M/N/P/R This part replaces 11238-05D00.
11238-05D01
Unavailable
22
SCREW | K/L/M/N/P This part replaces 02112-05168.
02112-05167
Unavailable
22
.SCREW | R This part replaces 02112-05163.
02112-0516A
Unavailable
23
GASKET | P/R
09168-05010
Unavailable
24
HOSE(6.5X11.5X6 | K This part replaces 09354-65113-300.
09355-65001-600
Unavailable
24
HOSE (9XL4X220) | L/M/N/P/R
09343-09501
Unavailable
25
CLIP | L/M/N/P/R This part replaces 09401-12407.
09401-12405
Unavailable
26
BOLT, MUF SPRT,RR | K This part replaces 01517-08457.
01550-08457
Unavailable
26
BOLT (8X45) | L/M/N/P/R
09103-08043
Unavailable
27
NUT | L/M/N/P/R
09159-08067
Unavailable
28
WASHER | K This part replaces 08322-11088.
08322-01087
Unavailable
29
CLAMP (L:60) | L/M/N This part replaces 09404-05401.
09404-06429
Unavailable
29
CLAMP | P/R This part replaces 09404-06402.
09404-06039
Unavailable
30
CLAMP, BREATHER HOSE | P/R
09407-14403
Unavailable
31
NO DESCRIPTION AVAILABLE | K This part replaces 11401-05820.
11401-05827
Unavailable
31
NO DESCRIPTION AVAILABLE | L/M/N This part replaces 11401-05840.
11401-05845
Unavailable
31
GASKET SET | P/R This part replaces 11401-29820.
11401-29821
Unavailable
