2022 Suzuki RM85M2 Rear Master Cylinder Diagram

← All diagrams

Find the part on the Rear Master Cylinder diagram for your 2022 Suzuki RM85M2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

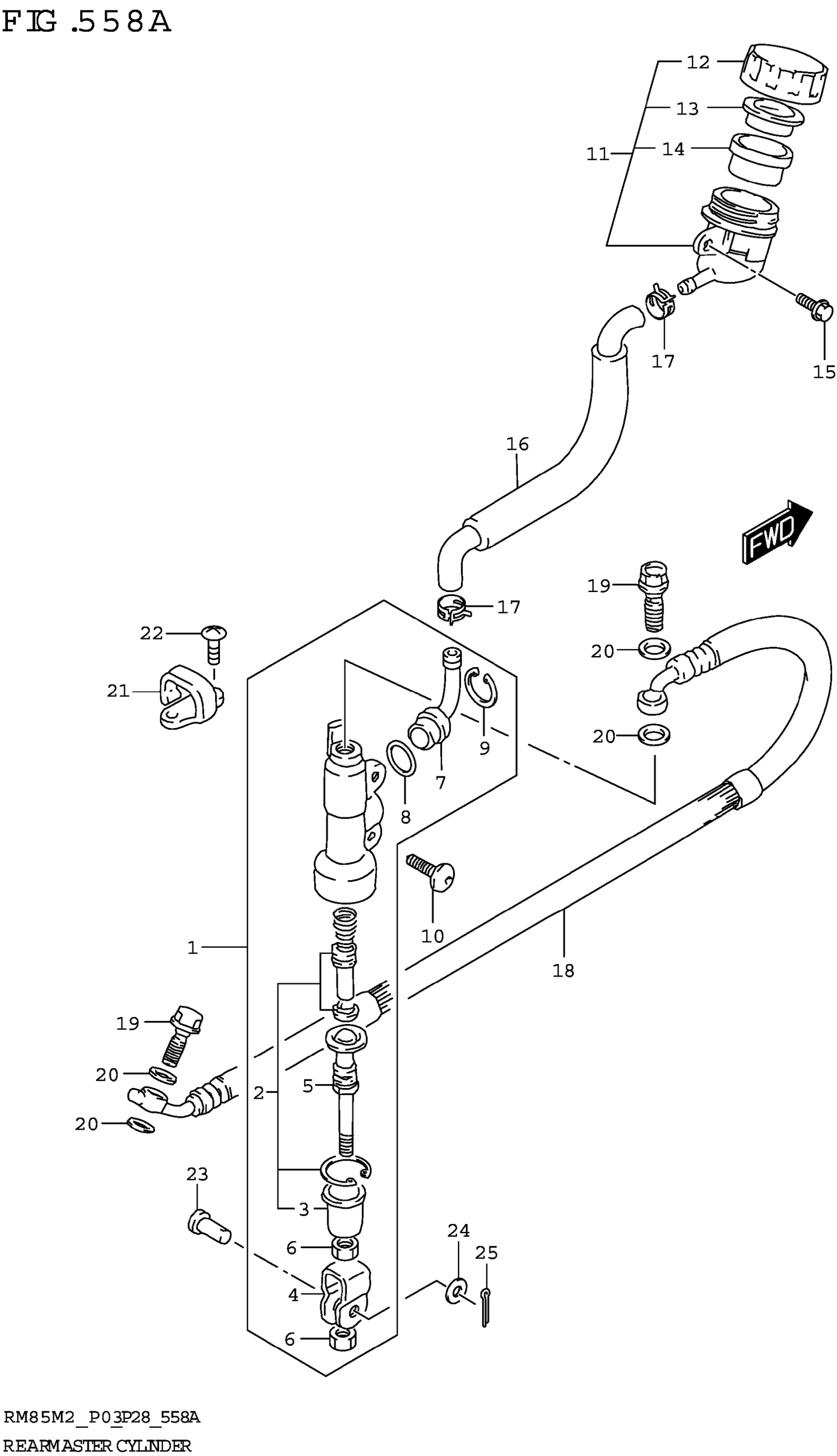

2022 Suzuki RM85M2 Rear Master Cylinder Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CYLINDER ASSY,REAR MASTER

69600-03B00

1
Out of stock

2

.PISTON/CUP SET This part replaces 69600-04820.

69600-04821

1
Out of stock

3

.BOOT

69691-00A00

1

$5.44

In stock

4

.YOKE

69692-37F20

1

$24.10

In stock

5

.ROD,PUSH

69670-40A00

1

$28.90

In stock

6

.NUT

69693-05A00

2

$2.16

In stock

7

.CONNECTOR

69672-00B20

1

$7.00

In stock

8

.O-RING

69686-34200

1

$2.92

In stock

9

.CIRCLIP

69674-00B20

1

$4.07

In stock

10

SCREW (6X16)

09139-06139

2

$3.14

In stock

11

TANK ASSY,RR BRAKE RESERVOIR

69740-03D20

1
Out of stock

12

.CAP

69669-47H00

1

$9.70

In stock

13

.PLATE

69668-00B20

1

$8.65

In stock

14

.DIAPHRAGM

69667-00B20

1

$20.82

In stock

15

BOLT

01547-0612A

1
Out of stock

16

HOSE,RESERVOIR TANK

69731-02B50

1

$40.73

In stock

17

CLAMP RESERVOIR HOSE

69735-00B20

2
Out of stock

18

HOSE,REAR BRAKE

69480-03B60

1

$116.52

In stock

19

UNION (10X1.25X22)

09360-10062

2
Out of stock

20

WASHER (10X15X1.5)

09161-10009

4
Out of stock

21

1

$7.75

In stock

22

SCREW

02142-0510B

2
Out of stock

23

PIN (8X20)

09200-08048

1

$2.92

In stock

24

WASHER (8.5X14X1.6)

09160-08090

1

$2.56

In stock

25

PIN

04111-2015A

1

$1.31

In stock
