2017 Suzuki RM85L7 Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 2017 Suzuki RM85L7, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

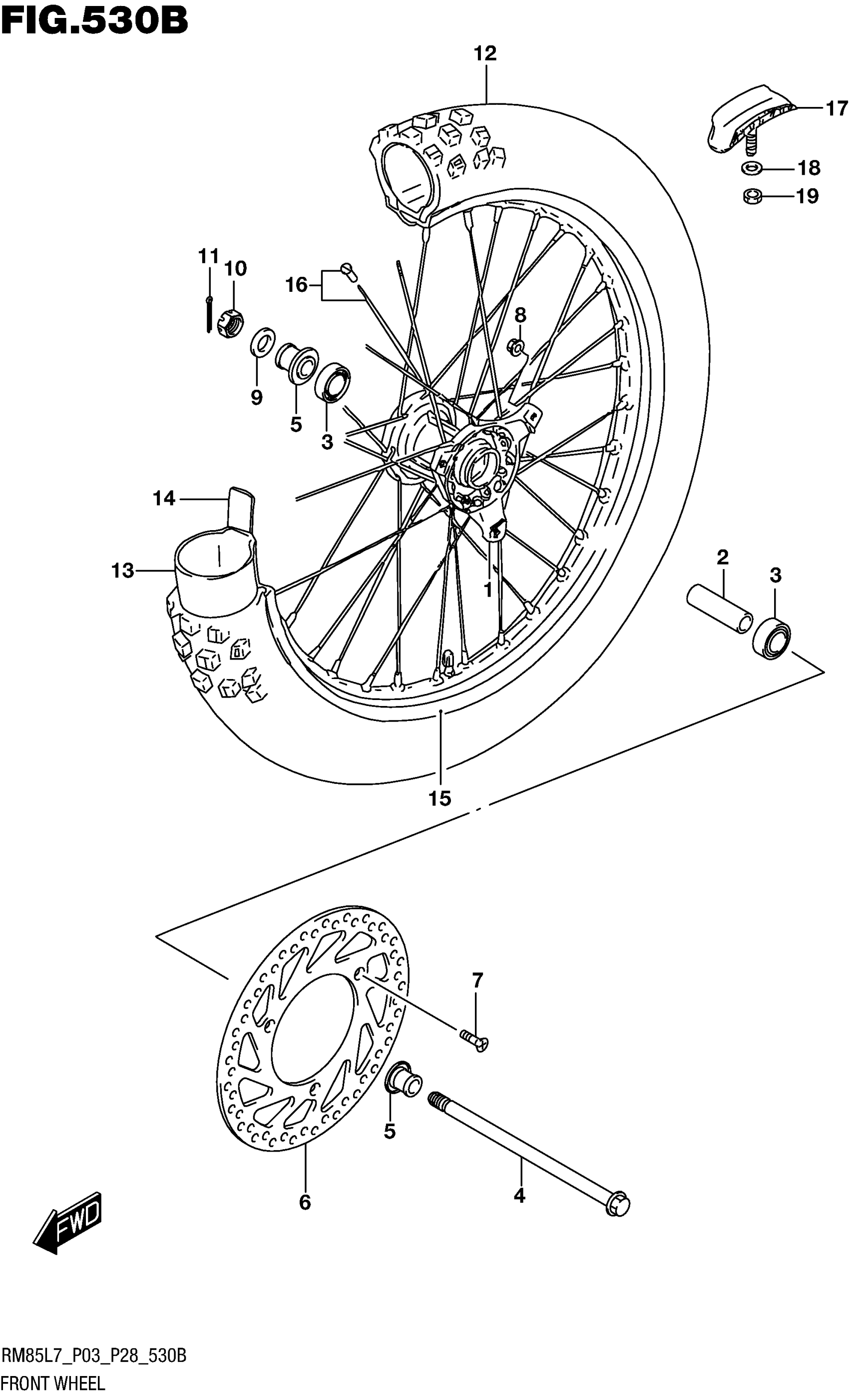

2017 Suzuki RM85L7 Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, FR WHEEL

54111-02B42

1

$352.00

In stock

2

1

$15.43

In stock

3

BEARING

08133-62017

2

$18.24

In stock

4

AXLE, FRONT

54711-03B00

1

$52.68

In stock

5

SPACER, FR AXLE

54740-02B40

2
Out of stock

6

DISC, FRONT BRAKE

59221-03B00

1

$253.12

In stock

7

SCREW (6X22)

09126-06009

3
Out of stock

8

NUT

08319-3106A

3
Out of stock

9

WASHER

08211-12204

1

$4.70

In stock

10

NUT

08314-4012B

1

$4.03

In stock

11

COTTER PIN

04111-2020A

1
Out of stock

12

TIRE, FRONT

55110-02B70

1
Out of stock

12

(70/100-17 40M D737F)(DUNLOP)

55110-02B70

1
Out of stock

13

TUBE ASSY, INNER

55200-02B70

1
Out of stock

14

PROTECTOR, INNER TUBE

55261-02B40

1

$7.77

In stock

15

RIM, FRONT WHEEL (17X1.40)

55311-02B10

1
Out of stock

16

1

$72.20

In stock

17

STOPPER, BEAD

65270-28600

1

$61.78

In stock

18

WASHER

08322-0108B

1

$2.54

In stock

19

NUT

08310-0008B

1

$2.95

In stock
← Front Wheel Handle Lever →
