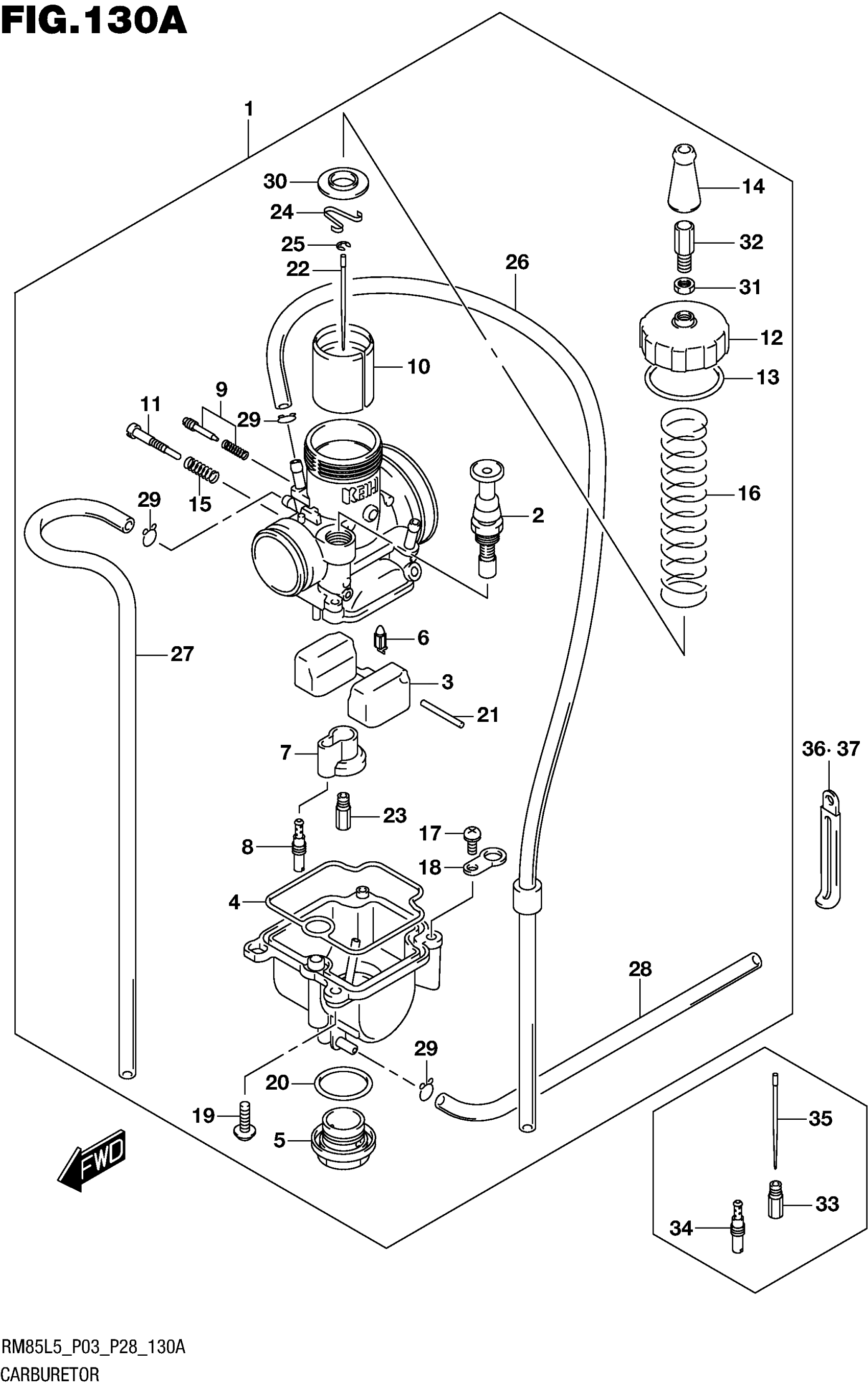

Suzuki RM85L5 (2015) CARBURETOR Diagram

#

Description
Price

2

VALVE ASSY, STARTER

13410-03B00

Unavailable

3

FLOAT ASSY

13252-03B00

Unavailable

4

GASKET

13251-03B00

Unavailable

5

BOLT, DRAIN

13247-28E00

Unavailable

6

VALVE ASSY, NEEDLE

13370-03B01

Unavailable

7

HOLDER, JET

13331-03B00

Unavailable

8

JET, SLOW (50)

09492-50023

Unavailable

9

ADJUST SCREW SET

13269-03B00

Unavailable

10

THROTTLE VALVE

13551-03B00

Unavailable

11

SCREW, STOP

13267-03B00

Unavailable

12

COVER

13261-03B00

Unavailable

13

GASKET

13266-03B00

Unavailable

14

CAP

13681-03B00

Unavailable

15

SPRING

13268-03B00

Unavailable

16

SPRING

13573-03B00

Unavailable

17

SCREW

02112-14087

Unavailable

18

PLATE

13693-28E00

Unavailable

19

SCREW

13601-14F80

Unavailable

20

O RING

13246-28E00

Unavailable

21

PIN, FLOAT

13254-92311

$2.41

22

NEEDLE (24NAAH)

13383-03B20

Unavailable

23

JET, MAIN (128)

09491-25020

Unavailable

24

CLIP

13398-03B00

Unavailable

25

CLIP, NEEDLE

13394-28E00

Unavailable

26

.PIPE ASSY This part replaces 13686-03B00.

13686-03B01

Unavailable

27

HOSE, (4X7X620) | L:620->380

13686-36E00

Unavailable

28

HOSE, (4X7X620) | L:620->300

13686-36E00

Unavailable

29

CLIP

09401-06101

Unavailable

30

VALVE PLATE

13629-03B00

Unavailable

31

NUT

13661-03B00

Unavailable

32

ADJUST BOLT

13577-03B00

Unavailable

33

JET, NEEDLE

13341-03B00

Unavailable

33

JET, MAIN (115) | OPT

09491-23027

Unavailable

33

JET, MAIN (118) | OPT

09491-23028

Unavailable

33

JET, MAIN (120) | OPT

09491-24030

Unavailable

33

JET, MAIN (122) | OPT

09491-24031

Unavailable

33

JET, MAIN (125) | OPT

09491-25019

Unavailable

33

JET, MAIN (128) | OPT

09491-25020

Unavailable

33

JET, MAIN (130) | OPT

09491-26017

Unavailable

33

JET, MAIN (132) | OPT

09491-26018

Unavailable

33

JET, MAIN (135) | OPT

09491-27016

Unavailable

33

JET, MAIN (138) | OPT

09491-27017

Unavailable

33

JET, MAIN (140) | OPT

09491-28019

Unavailable

33

JET, MAIN (142) | OPT

09491-28020

Unavailable

33

JET, MAIN (145) | OPT

09491-29014

Unavailable

34

JET, PILOT (45) | OPT

09492-45032

Unavailable

34

JET, PILOT (48) | OPT

09492-48013

Unavailable

34

JET, PILOT (50) | OPT

09492-50023

Unavailable

34

JET, PILOT (52) | OPT

09492-52011

Unavailable

34

JET, PILOT (55) | OPT

09492-55017

Unavailable

34

JET, PILOT (58) | OPT

09492-58001

Unavailable

35

NEEDLE (24NAAF) | OPT

13383-03B00

Unavailable

35

NEEDLE (24NAAG) | OPT

13383-03B10

Unavailable

35

NEEDLE (24NAAH) | OPT

13383-03B20

Unavailable

35

NEEDLE (24NAAJ) | OPT

13383-03B30

Unavailable

35

NEEDLE (24NAAK) | OPT

13383-03B40

Unavailable

35

NEEDLE (24NCDF) | OPT

13383-03B50

Unavailable

35

NEEDLE (24NCDG) | OPT

13383-03B60

Unavailable

35

NEEDLE (24NCDH) | OPT

13383-03B70

Unavailable

35

NEEDLE (24NCDJ) | OPT

13383-03B80

Unavailable

35

NEEDLE (24NCDK) | OPT

13383-03B90

Unavailable

36

CLAMP (L:45)

09404-06429

Unavailable

37

CLAMP (L:65) This part replaces 09404-08418.

09404-08421

Unavailable
