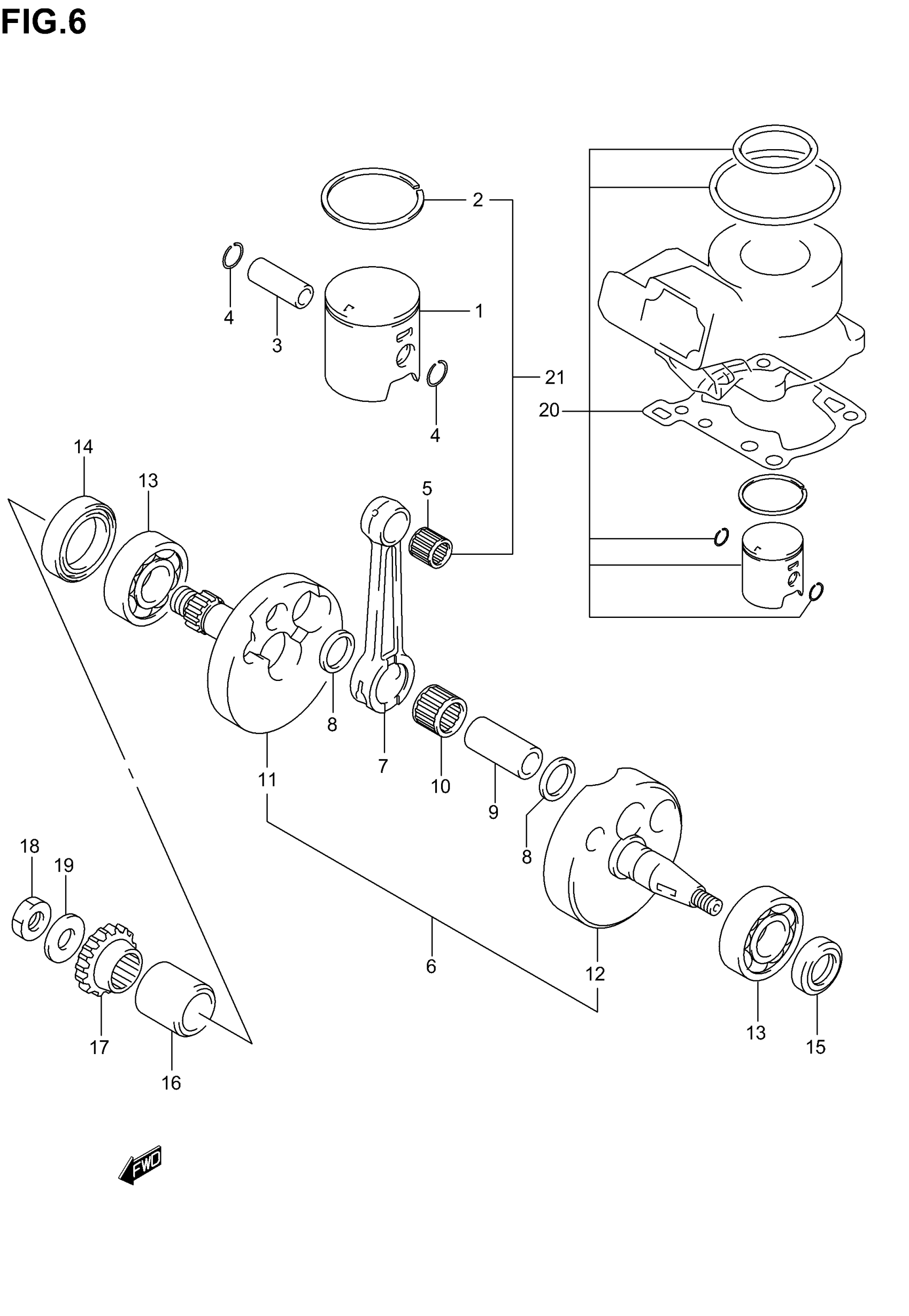

Suzuki RM85 (2006) CRANKSHAFT Diagram

#

Description
Price

1

PISTON

12110-03B20-0F0

Unavailable

2

RING, PISTON

12141-03B00

Unavailable

3

PIN, PISTON

12151-20910

Unavailable

4

RING

09381-14001

Unavailable

5

BEARING, PISTON PIN

09263-14016

Unavailable

6

CRANKSHAFT ASSY | MODEL K2/K3 This part replaces 12200-03B11.

12200-03B20

Unavailable

6

CRANKSHAFT ASSY | MODEL K4 This part replaces 12200-03B12.

12200-03B20

Unavailable

6

CRANKSHAFT ASSY | MODEL K5/K6; Includes Item(s) 7 - 12

12200-03B20

Unavailable

7

ROD, CONNECTING | MODEL K2/K3 This part replaces 12161-03B00.

12161-03B02

Unavailable

7

ROD, CONNECTING | MODEL K4 This part replaces 12161-03B01.

12161-03B02

Unavailable

7

ROD, CONNECTING | MODEL K5/K6

12161-03B02

Unavailable

8

WASHER | MODEL K2/K3/K4 This part replaces 09160-20078.

09160-20082

Unavailable

8

WASHER | MODEL K5/K6

09160-20082

Unavailable

9

PIN, CRANK

12211-02B50

Unavailable

10

BEARING (20X26X13.7)

09263-20088

Unavailable

11

CRANKSHAFT, RH

12221-03B01

Unavailable

12

CRANKSHAFT, LH

12261-03B01

Unavailable

13

BEARING (20X52X15)

09262-20082

$33.28

14

SEAL,OIL (30X40X7) This part replaces 09283-30061.

09283-30076

Unavailable

15

SEAL,OIL This part replaces 09283-18007.

09283-18010

Unavailable

16

SPACER, PRIMARY DRIVE GEAR

12359-27C30

Unavailable

17

GEAR, PRIMARY DRIVE (NT:18)

21111-02B41

Unavailable

18

NUT

09140-16019

Unavailable

19

WASHER

09164-16002

Unavailable

20

TOP END KIT, ENGINE | OPT E3; Includes Item(s) 20 - 20

12100-03860

Unavailable

20

O RING, CYLINDER HEAD NO.1 | NOT SHOWN

11147-03B00

Unavailable

20

O RING, CYLINDER HEAD NO.2 | NOT SHOWN

11148-03B00

Unavailable

20

GASKET, CYLINDER | NOT SHOWN

11241-03B01

Unavailable

20

PISTON | NOT SHOWN

12110-03B20-0F0

Unavailable

20

RING, PISTON | NOT SHOWN

12141-03B00

Unavailable

20

RING | NOT SHOWN

09381-14001

Unavailable

21

PISTON KIT | OPT E28; Includes Item(s) 21 - 21

12100-03850

Unavailable

21

RING, PISTON | NOT SHOWN

12141-03B00

Unavailable

21

PIN, PISTON | NOT SHOWN

12151-20910

Unavailable

21

BEARING (14X18X16) | NOT SHOWN

09263-14016

Unavailable

21

RING | NOT SHOWN

09381-14001

Unavailable
