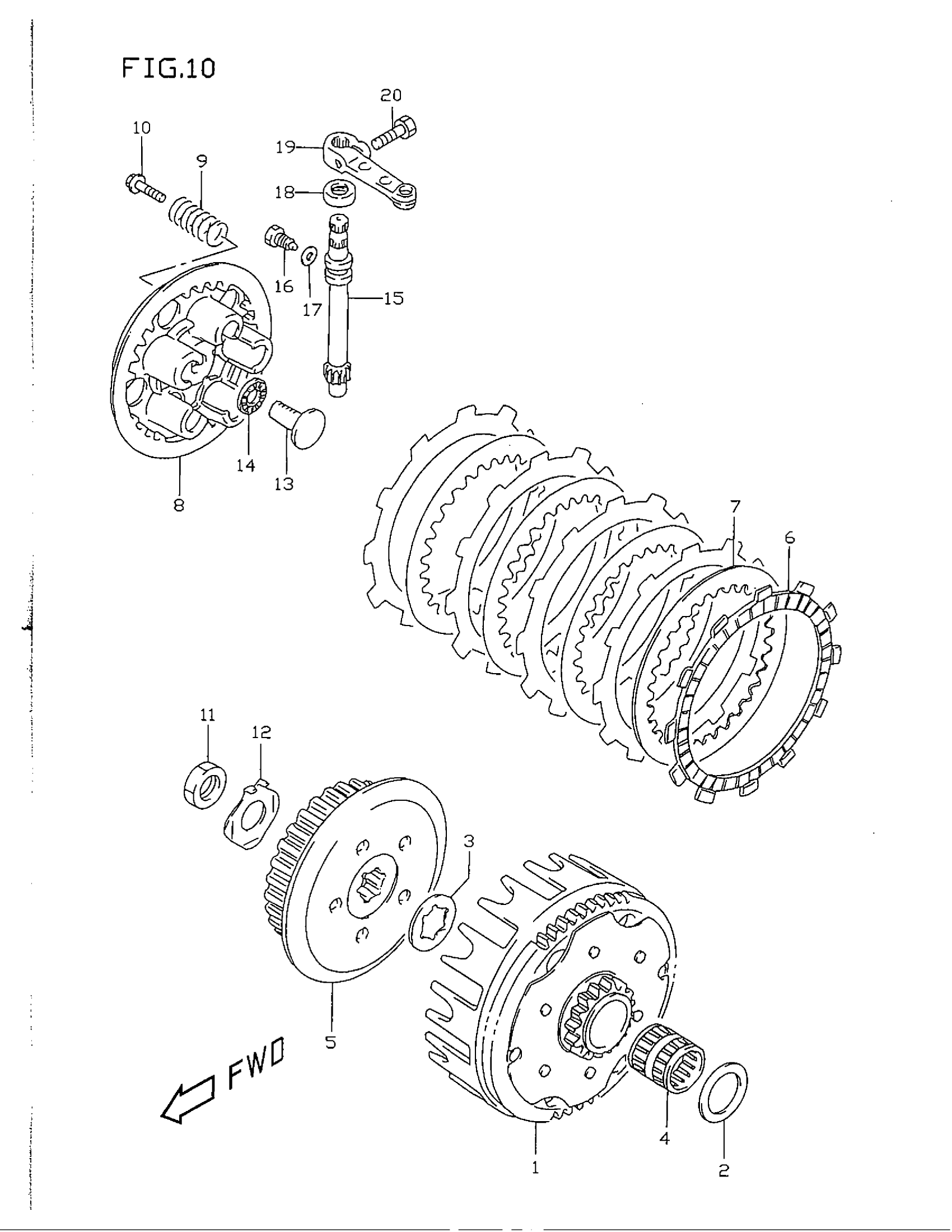

Suzuki RM80 (1999) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN | NT:62/16

21200-02B41

Unavailable

2

WASHER, SEC DRIVEN | MODEL T This part replaces 08211-20321.

09181-20223

Unavailable

2

WASHER (20X32X1.0) | MODEL V/W/X

09181-20223

Unavailable

3

WASHER (20.1X30X2.0)

09167-20024

Unavailable

4

BEARING (20X25X26)

09263-20023

Unavailable

5

HUB, SLEEVE This part replaces 21410-01B00.

21410-01B01

Unavailable

6

PLATE, DRIVE (T:3)

21441-13A01

Unavailable

7

PLATE, DRIVEN (T:2)

21451-36200

Unavailable

8

DISC, PRESSURE This part replaces 21462-02B40.

21462-02B41

Unavailable

9

SPRING

09440-16017

Unavailable

10

BOLT (5X16) | MODEL T/V/W This part replaces 09116-05003.

09116-05020

Unavailable

10

BOLT (5x16) | MODEL X

09116-05020

Unavailable

11

NUT

09140-16027

Unavailable

12

LOCK WASHER

09169-16005

Unavailable

13

RACK,CLUTCH RELEASE | MODEL T

23165-44B01

Unavailable

13

RACK,CLUTCH RELEASE | MODEL V/W This part replaces 23165-02B01.

23165-44B01

Unavailable

13

RACK,CLUTCH RELEASE | MODEL X

23165-44B01

Unavailable

14

THRUST BEARING (10.1X22X2.8)

09263-10002

Unavailable

15

PINION,CLUTCH RELEASE

23261-20A01

Unavailable

16

BOLT (6X10) This part replaces 09135-06013.

09135-06501

Unavailable

17

WASHER (6.2X11X1.2)

09168-06004

Unavailable

18

OIL SEAL (10X17X5)

09285-10004

Unavailable

19

ARM, CLUTCH RELEASE This part replaces 23271-20901.

23271-20902

Unavailable

20

BOLT This part replaces 01547-06163.

01547-0616B

Unavailable
