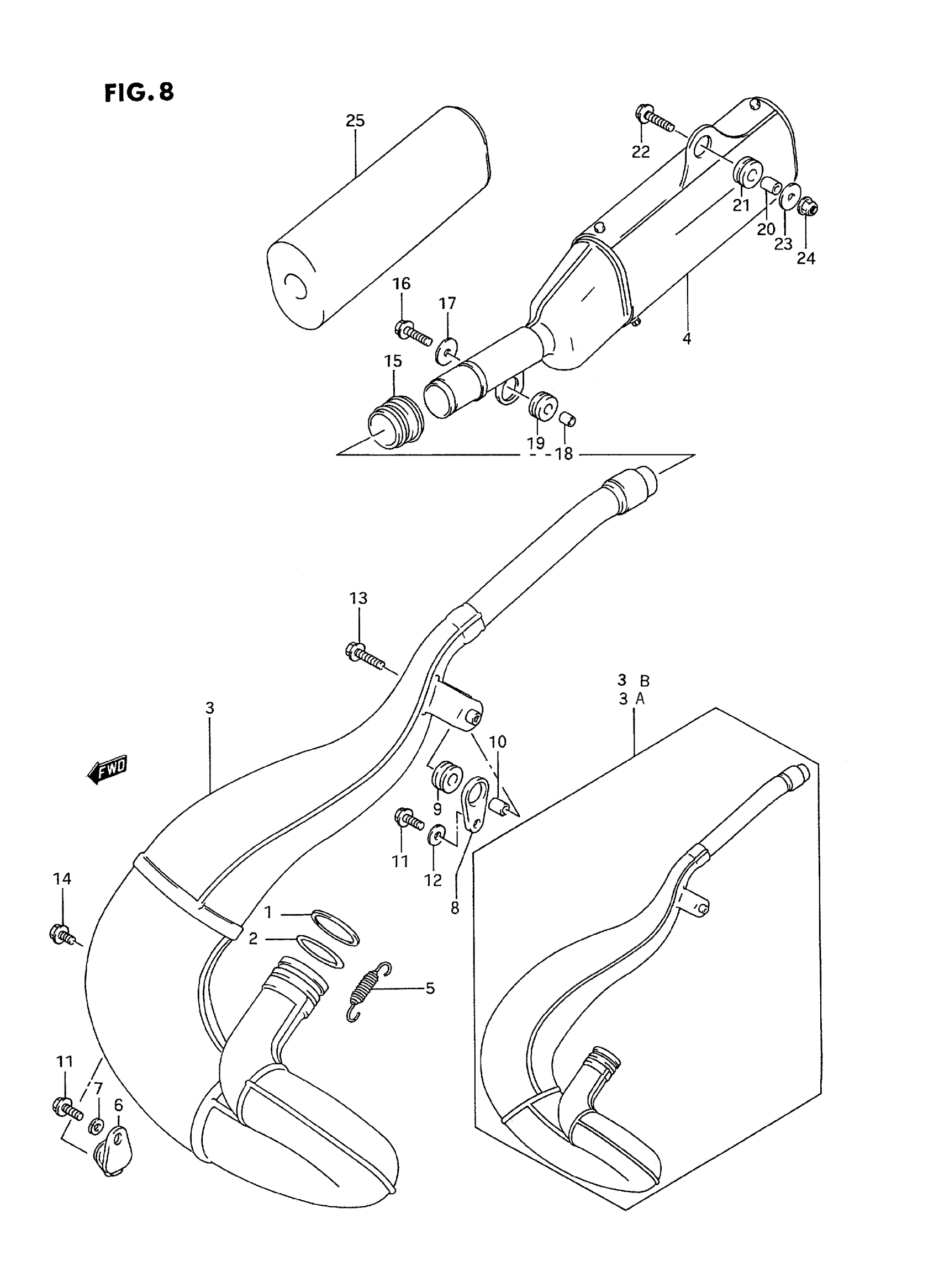

Suzuki RM250S (1995) MUFFLER Diagram

#

Description
Price

1

WASHER, EXHAUST PIPE

14172-28C30

Unavailable

2

O RING, EXHAUST PIPE

14171-28C30

Unavailable

3

BODY, MUFFLER 1ST | MODEL P

14310-28E00-H01

Unavailable

3A

NO DESCRIPTION AVAILABLE | MODEL R This part replaces 14310-28E10-H01.

14310-28E10

Unavailable

3B

NO DESCRIPTION AVAILABLE | MODEL S This part replaces 14310-28E20-H01.

14310-28E20

Unavailable

4

BODY, MUFFLER 2ND

14330-28E00-H01

Unavailable

5

SPRING This part replaces 09443-12042.

09443-12042-XC0

Unavailable

6

DAMPER,MUFFLER This part replaces 14770-20400.

14770-20402

Unavailable

7

WASHER, CLUTCH RLSE NO.2 | MODEL P This part replaces 09160-06069.

09160-06052

Unavailable

7

WASHER (6.5X18X1.6) | MODEL R/S This part replaces 09160-06057.

09160-06109

Unavailable

8

PLATE, MUFFLER MOUNTING

14761-27C00

Unavailable

9

CUSHION (8.7X26X14) This part replaces 14762-01B01.

14762-01B02

Unavailable

10

SPACER This part replaces 09180-06062.

09180-06268

Unavailable

11

BOLT | MODEL P

01547-06167

Unavailable

11

BOLT | MODEL R/S This part replaces 01547-06163.

01547-0616B

Unavailable

12

WASHER (6.5X20X1.2) | MODEL P This part replaces 09160-06027.

09160-06077

Unavailable

12

WASHER, CLUTCH RLSE NO.2 | MODEL R This part replaces 09160-06069.

09160-06052

Unavailable

12

WASHER (6.5X18X1.6) | MODEL S This part replaces 09160-06057.

09160-06109

Unavailable

13

BOLT | MODEL P

01547-06257

Unavailable

13

BOLT, FINAL GEAR CASE COVER | MODEL R/S This part replaces 01547-06253.

01547-0625B

Unavailable

14

BOLT | MODEL P

01547-06127

Unavailable

14

BOLT | MODEL R/S This part replaces 01547-06123.

01547-0612B

Unavailable

15

CONNECTOR, MUFFLER

14771-28C02

Unavailable

16

BOLT | MODEL P

01547-06207

Unavailable

16

..BOLT | MODEL R/S This part replaces 01547-06203.

01547-0620B

Unavailable

17

WASHER, FRONT | MODEL P This part replaces 09160-06004.

09160-06134

Unavailable

17

WASHER (6.5X24X1.2) | MODEL R/S This part replaces 09160-06002.

09160-06114

Unavailable

18

SPACER, LOWER LH This part replaces 09180-06210.

09180-06285

Unavailable

19

CUSHION

09320-10041

Unavailable

20

SPACER (6.5X11.5X13)

09180-06212

Unavailable

21

CUSHION

09320-11016

Unavailable

22

BOLT | MODEL P

01547-06257

Unavailable

22

BOLT, FINAL GEAR CASE COVER | MODEL R/S This part replaces 01547-06253.

01547-0625B

Unavailable

23

WASHER (6.5X24X1.2) This part replaces 09160-06002.

09160-06114

Unavailable

24

NUT

08319-31067

Unavailable

25

SILENCER | OPT

14351-28E00

Unavailable
