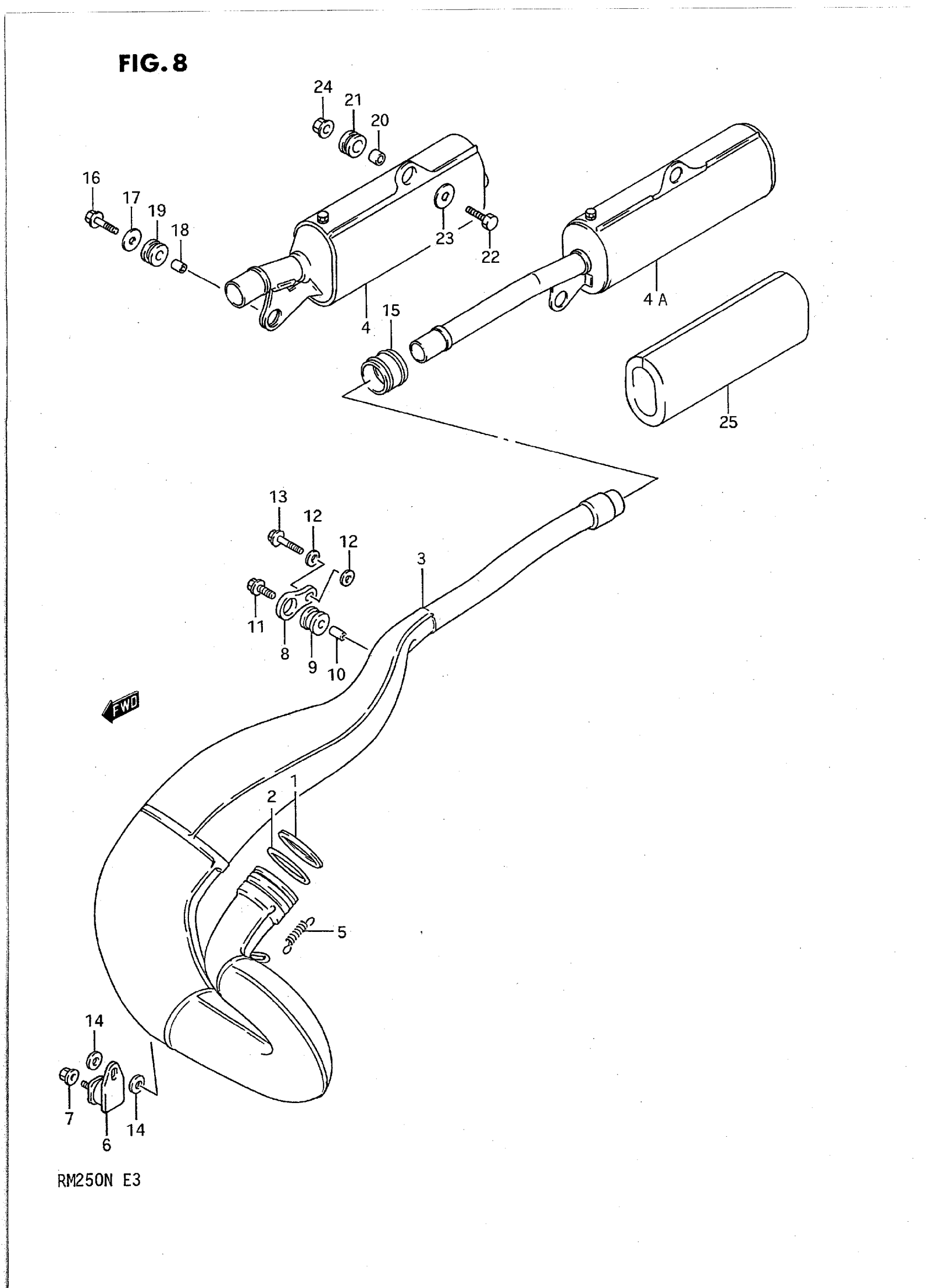

Suzuki RM250N (1992) MUFFLER Diagram

#

Description
Price

1

WASHER, EXHAUST PIPE | MODEL K/L/M

14172-28C00

Unavailable

1

WASHER, EXHAUST PIPE | MODEL N

14172-28C30

Unavailable

2

O RING, EXHAUST PIPE | MODEL K/L/M

14171-28C01

Unavailable

2

O RING, EXHAUST PIPE | MODEL N

14171-28C30

Unavailable

3

MUFFLER, 1ST | MODEL K

14310-28C01-H01

Unavailable

3

MUFFLER, 1ST | MODEL L

14310-28C10-H01

Unavailable

3

NO DESCRIPTION AVAILABLE | MODEL M This part replaces 14310-28C20-H01.

14310-28C21

Unavailable

3

MUFFLER, 1ST | MODEL N

14310-28C30-H01

Unavailable

4

NO DESCRIPTION AVAILABLE | MODEL K/L This part replaces 14330-28C02-H01.

14330-28C03

Unavailable

4A

NO DESCRIPTION AVAILABLE | MODEL M/N This part replaces 14330-28C20-H01.

14330-28C20

Unavailable

5

SPRING | MODEL K/L/M This part replaces 09443-11024.

09443-11024-XC0

Unavailable

5

SPRING | MODEL N This part replaces 09443-12042.

09443-12042-XC0

Unavailable

6

DAMPER, MUFFLER FRONT

14770-41101

Unavailable

7

NUT

08319-31087

Unavailable

8

PLATE, MOUNTING | MODEL K

14761-01B00

Unavailable

8

PLATE, MOUNTING | MODEL L/M/N

14761-27C00

Unavailable

9

CUSHION (8.7X26X14) This part replaces 14762-01B01.

14762-01B02

Unavailable

10

SPACER (6.4X9X16) | MODEL K

09180-06136

Unavailable

10

SPACER | MODEL L/M/N This part replaces 09180-06062.

09180-06268

Unavailable

11

BOLT

01547-06167

Unavailable

12

WASHER (6.5X20X1.2) | MODEL KMODEL L/M/N This part replaces 09160-06027.

09160-06077

Unavailable

13

BOLT (6X25) | MODEL K

09139-06057

Unavailable

13

BOLT | MODEL L/M/N

01547-06257

Unavailable

14

WASHER | MODEL K This part replaces 09160-08065.

09160-08126

Unavailable

14

WASHER (8.5X19X2.3) | MODEL L/M/N This part replaces 09160-08053.

09160-08039

Unavailable

15

CONNECTOR, MUFFLER This part replaces 14771-28C01.

14771-28C02

Unavailable

16

BOLT

01547-06207

Unavailable

17

WASHER This part replaces 09160-06030.

09160-06136

Unavailable

18

SPACER, LOWER LH This part replaces 09180-06210.

09180-06285

Unavailable

19

CUSHION

09320-10041

Unavailable

20

SPACER,8.1X11.5 This part replaces 09180-08155.

09180-08170

Unavailable

21

CUSHION

09320-11016

Unavailable

22

BOLT This part replaces 01107-08307.

01500-08307

Unavailable

23

WASHER, EXHAUST SUPPORT This part replaces 09160-08002.

09160-08135

Unavailable

24

NUT

08319-31087

Unavailable

25

SILENCER | MODEL M/N OPT

14351-28C20

Unavailable
