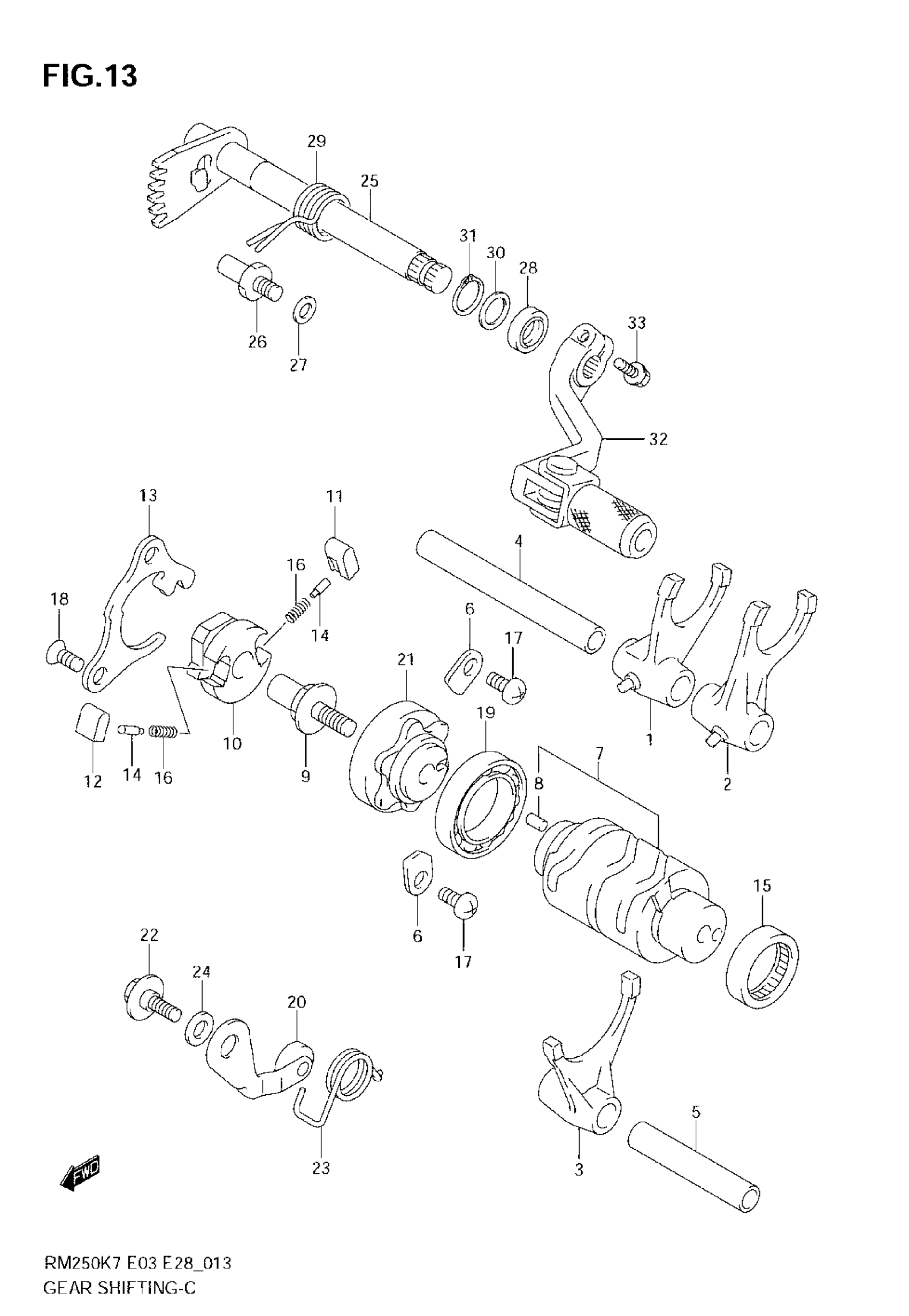

Suzuki RM250 (2008) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFT, NO.1

25211-28C01

$93.58

2

FORK, GEAR SHIFT, NO.2

25221-37E10

$96.75

3

FORK, GEAR SHIFT, NO.3

25231-28C02

$94.03

4

SHAFT, GEAR FORK, NO.1

25411-37F20

$25.08

5

SHAFT, GEAR FORK, NO.2

25421-27C01

$20.82

6

RETAINER, SHIFT CAM BRG

24741-21A00

$2.80

7

CAM, GEAR SHIFT | Includes Item(s) 8

25310-37F00

$212.72

8

PIN (4X13.8)

04221-04089

$1.15

9

PIN, SHIFT

25313-37F00

$16.67

10

SHIFTER, GEAR SHIFT CAM

25322-37F01

$65.99

11

PAWL, GEAR SHIFT NO.1

25323-34201

$6.91

12

PAWL, GEAR SHIFT NO.2

25324-34201

$7.11

13

LIFTER, GEAR SHIFT PAWL

25331-37F01

$26.50

14

PIN, SHIFT PAWL

09209-05023

$2.73

15

BEARING, SHIFT CAM, LH | 25X32X12

09263-25018

$19.88

16

SPRING, SHIFT PAWL RETURN

09440-04003

$1.52

17

SCREW, SHIFT CAM BRG (6X12)

09125-06110

$2.21

18

SCREW, SHIFT PAWL (6X12)

09126-06011

$2.09

19

BEARING, SHIFT CAM, RH

08140-69050

$33.14

20

STOPPER, SHIFT CAM

25350-37F30

$18.03

21

PLATE, SHIFT CAM STOPPER

25381-37F30

$70.07

22

BOLT, SHIFT CAM STOPPER | 6X14.3

09111-06041

$2.73

23

SPRING, SHIFT CAM

25355-37F00

$7.30

24

WASHER, SHIFT CAM

08211-06121

$1.62

25

SHAFT, GEAR SHIFT

25510-37F10

$101.35

26

STOPPER, GEAR SHIFT ARM

25671-37F10

$6.00

27

WASHER, GEAR SHIFT ARM | 8X14X1.0

09181-08139

$1.99

28

SEAL, SHIFT SHAFT OIL | 14X22X6

09283-14006

$6.23

29

SPRING, SHIFT SHAFT RETURN

09444-20004

$9.10

30

WASHER, GEAR SHAFT | 14X20X1.0

09181-14139

$2.66

31

CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.

08331-3114A

$1.97

32

LEVER ASSY, GEAR SHIFT

25600-37F20

$131.95

33

BOLT, GEAR SHIFT

01547-06207

$2.09
