CYLINDER (MODEL Y)

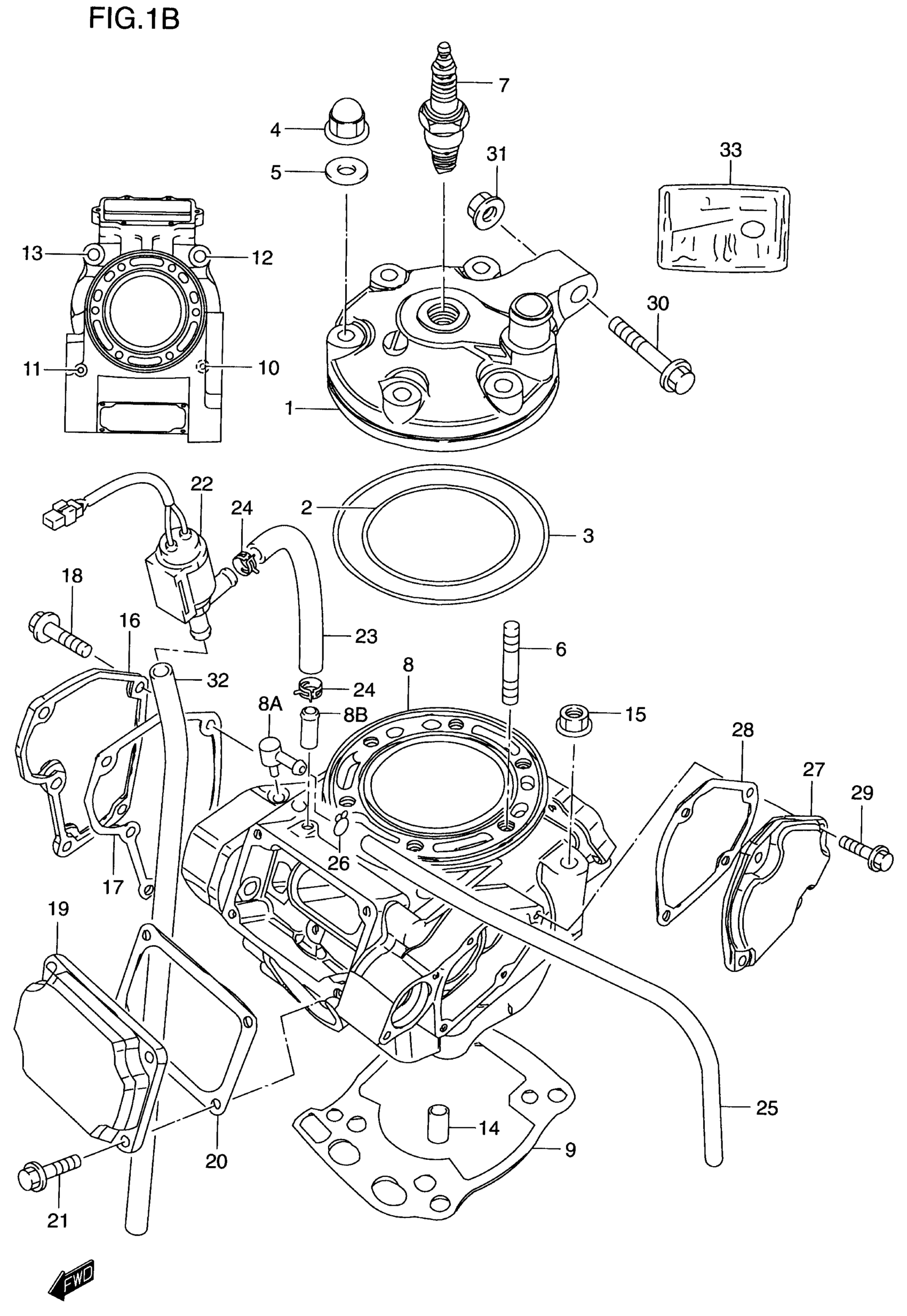

Suzuki RM250 (2000) CYLINDER (MODEL Y) Diagram
#
1
HEAD, CYLINDER
11111-37E22
Unavailable
2
O RING, CYLINDER HEAD NO.1
11147-28C20
Unavailable
3
O RING, CYLINDER HEAD NO.2
11148-28C20
Unavailable
4
NUT
09159-08049
Unavailable
5
WASHER
09168-08021
Unavailable
6
STUD BOLT (8X38) This part replaces 09108-08227.
09108-08231
Unavailable
7
SPARK PLUG (NGK,R6918B-7)
09482-00511
Unavailable
8
CYLINDER | Includes Item(s) 8A
11200-37850
Unavailable
8A
UNION, CYLINDER
16910-09401
Unavailable
8B
UNION, EXHAUST VALVE BREATHER HOSE
09364-07002
Unavailable
9
GASKET, CYLINDER
11241-37E31
Unavailable
10
STUD BOLT (L:30) This part replaces 01421-10308.
01421-1030A
Unavailable
11
STUD BOLT (L:40) This part replaces 01421-10408.
01421-1040A
Unavailable
12
BOLT,STUD This part replaces 01421-10708.
01421-1070A
Unavailable
13
BOLT,STUD This part replaces 01421-10808.
01421-1080A
Unavailable
14
PIN
09206-13017
Unavailable
15
NUT This part replaces 08316-10103.
08316-1010B
Unavailable
16
COVER, CYLINDER NO.1
11231-37E30
Unavailable
17
GASKET, CYLINDER COVER NO.1
11233-37E30
Unavailable
18
BOLT This part replaces 01547-06163.
01547-0616B
Unavailable
19
COVER, CYLINDER NO.2
11248-37E30
Unavailable
20
GASKET, CYLINDER COVER NO.2 This part replaces 11238-36E00.
11238-36E01
Unavailable
22
SOLENOID VALVE ASSY This part replaces 13160-37E40.
13160-37E41
Unavailable
23
HOSE(6X10X600) | L:600(r)90 This part replaces 09352-60103-600.
09352-60104-600
Unavailable
24
CLIP (ID:10.5,H:8)
09401-10409
Unavailable
25
HOSE,5X10X600 | L:600(r)390 This part replaces 09352-50823-600.
44421-13ER0
Unavailable
26
CLIP
09401-08401
Unavailable
27
COVER, CYLINDER NO.3
11249-37E30
Unavailable
28
GASKET, CYLINDER COVER NO.3 This part replaces 11234-37E30.
11234-37E31
Unavailable
29
BOLT This part replaces 02162-05163.
02162-0516A
Unavailable
30
BOLT (10X38)
09103-10126
Unavailable
31
NUT (M10)
09159-10060
Unavailable
32
HOSE(6X10X600) | L:600(r)380 This part replaces 09352-60103-600.
09352-60104-600
Unavailable
33
GASKET SET This part replaces 11400-37881.
11400-37884
Unavailable
