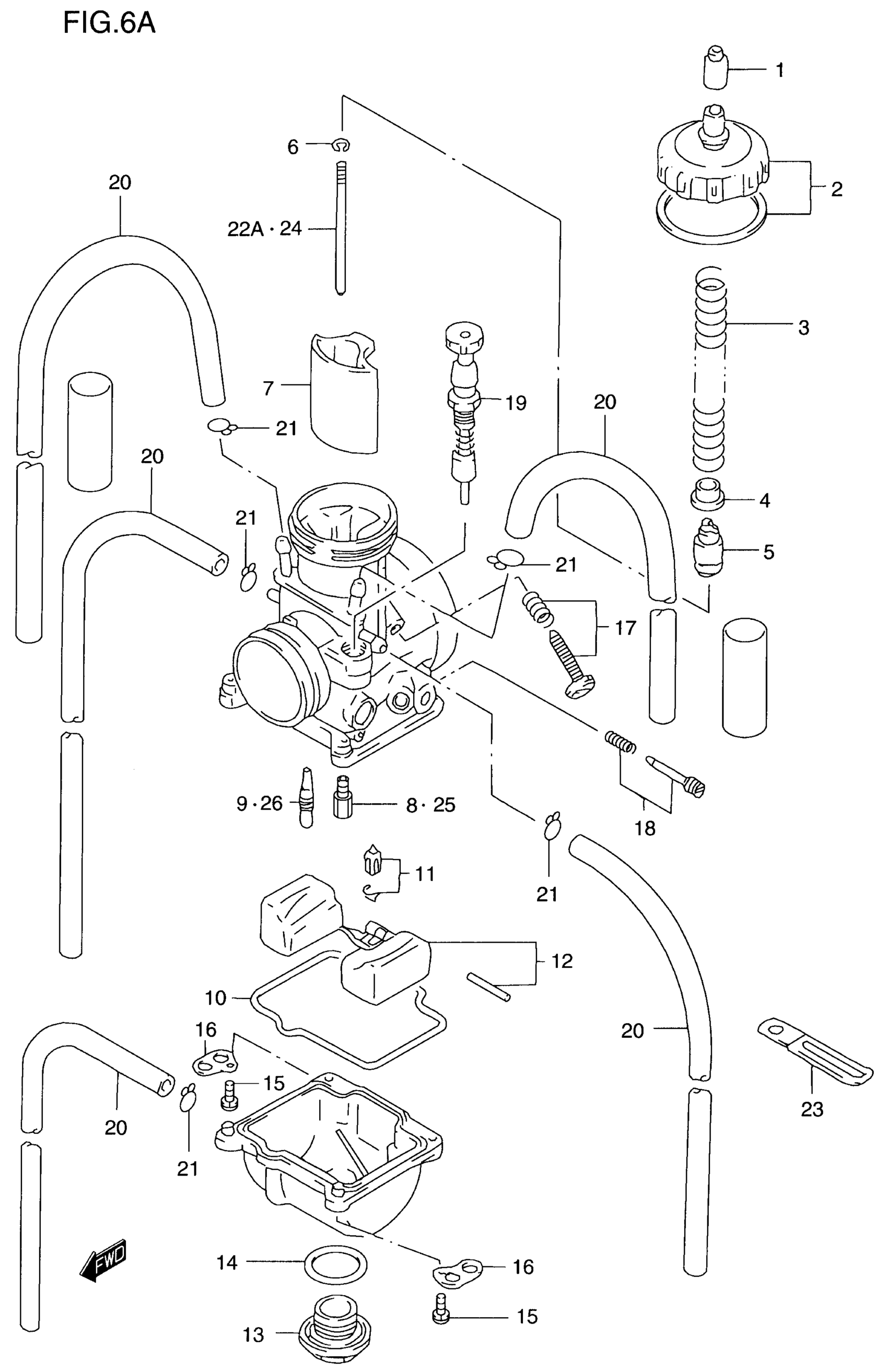

Suzuki RM250 (2000) CARBURETOR (MODEL V) Diagram

#

Description
Price

CARBURETOR ASSY | Includes Item(s) 1 - 22A

13200-37E10

Unavailable

1

CAP, CARBURETOR

13681-43D30

Unavailable

2

CAP SET, TOP

13260-43D30

Unavailable

3

SPRING, THROTTLE VALVE

13573-43D30

Unavailable

4

COLLAR, THROTTLE VALVE

13424-43D30

Unavailable

5

HOLDER, CABLE

13581-43D30

Unavailable

6

CLIP, NEEDLE

13394-28E00

Unavailable

7

VALVE, THROTTLE

13551-37E00

Unavailable

8

JET, MAIN (175)

09491-35009

Unavailable

9

JET, PILOT (48)

09492-48013

Unavailable

10

GASKET, FLOAT CHAMBER

13696-28E00

Unavailable

11

VALVE SET, FLOAT

13370-43D30

Unavailable

12

FLOAT SET

13240-28E00

Unavailable

13

BOLT, DRAIN

13247-28E00

Unavailable

14

O RING

13246-28E00

Unavailable

15

SCREW This part replaces 02112-34163.

02112-3416B

Unavailable

16

PLATE

13693-36E00

Unavailable

17

SCREW SET, STOP

13270-43D30

Unavailable

18

SCREW SET, AIR

13280-43D30

Unavailable

19

STARTER VALVE

13410-43D30

Unavailable

20

HOSE (4X7X620) | UP/RH L:620(r)580 UP/LH L:620(r)550 RH L:620(r)400 LH L:620(r)360

13686-36E00

Unavailable

21

CLIP

09401-06101

Unavailable

22

HOSE (3.5X6.5X600) | L:600(r)330

09351-35653-600

Unavailable

22A

NEEDLE, JET

13383-37E40

Unavailable

23

CLAMP, AIR VENT (L:60)

09404-06429

Unavailable

24

NEEDLE, JET (N1EB) | OPT

13383-37E20

Unavailable

24

NEEDLE, JET (N1EC) | OPT

13383-37E30

Unavailable

24

NEEDLE, JET (N1ED) | OPT

13383-37E40

Unavailable

24

NEEDLE, JET (N1EE) | OPT

13383-37E50

Unavailable

24

NEEDLE, JET (N1EF) | OPT

13383-37E60

Unavailable

24

NEEDLE, JET (N0ZB) | OPT

13383-37E70

Unavailable

24

NEEDLE, JET (N0ZC) | OPT

13383-37E80

Unavailable

24

NEEDLE, JET (N0ZD) | OPT

13383-37E90

Unavailable

24

NEEDLE, JET (N0ZE) | OPT

13383-37EA0

Unavailable

24

NEEDLE, JET (N0ZF) | OPT

13383-37EB0

Unavailable

25

JET, MAIN (160) | OPT

09491-32010

Unavailable

25

JET, MAIN (162) | OPT

09491-32011

Unavailable

25

JET, MAIN (165) | OPT

09491-33009

Unavailable

25

JET, MAIN (168) | OPT

09491-33010

Unavailable

25

JET, MAIN (170) | OPT

09491-34010

Unavailable

25

JET, MAIN (172) | OPT

09491-34011

Unavailable

25

JET, MAIN (175) | OPT

09491-35009

Unavailable

25

JET, MAIN (178) | OPT

09491-35010

Unavailable

25

JET, MAIN (180) | OPT

09491-36008

Unavailable

25

JET, MAIN (185) | OPT

09491-37008

Unavailable

25

JET, MAIN (190) | OPT

09491-38011

Unavailable

25

JET, MAIN (195) | OPT

09491-39001

Unavailable

25

JET, MAIN (200) | OPT

09491-40013

Unavailable

25

JET, MAIN (205) | OPT

09491-41001

Unavailable

25

JET, MAIN (210) | OPT

09491-42006

Unavailable

25

JET, MAIN (215) | OPT

09491-43001

Unavailable

25

JET, MAIN (220) | OPT

09491-44006

Unavailable

25

JET, MAIN (225) | OPT

09491-45003

Unavailable

25

JET, MAIN (230) | OPT

09491-46004

Unavailable

26

JET, PILOT (35) | OPT

09492-35019

Unavailable

26

JET, PILOT (40) | OPT

09492-40022

Unavailable

26

JET, PILOT (42) | OPT

09492-42019

Unavailable

26

JET, PILOT (45) | OPT

09492-45032

Unavailable

26

JET, PILOT (48) | OPT

09492-48013

Unavailable

26

JET, PILOT (50) | OPT

09492-50023

Unavailable

26

JET, PILOT (52) | OPT

09492-52011

Unavailable

26

JET, PILOT (55) | OPT

09492-55017

Unavailable

26

JET, PILOT (58) | OPT

09492-58001

Unavailable

26

JET, PILOT (60) | OPT

09492-60016

Unavailable
