TRANSMISSION

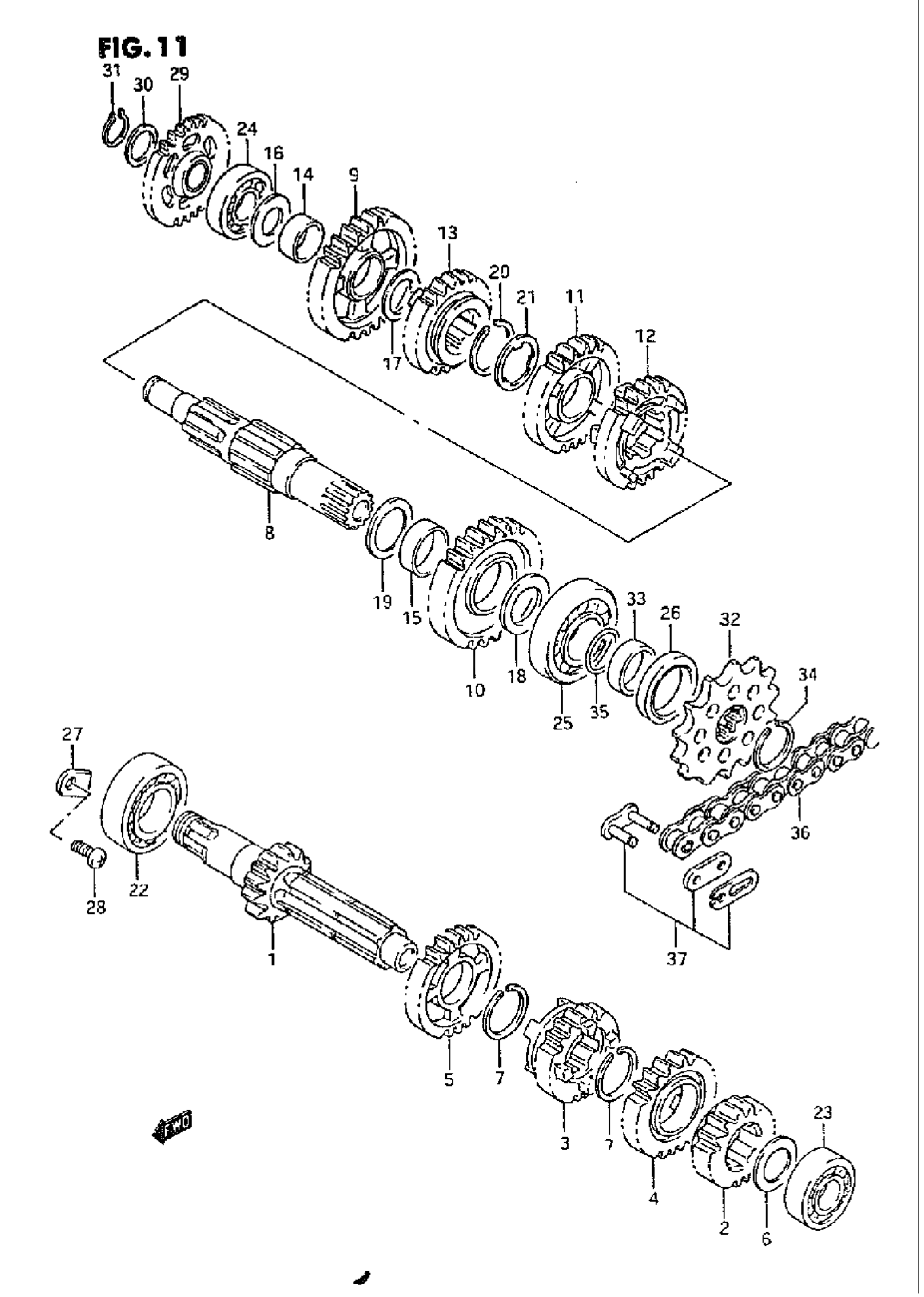

Suzuki RM250 (1995) TRANSMISSION Diagram
#
1
SHAFT, COUNTER (NT:13)
24121-28C04
Unavailable
2
GEAR, 2ND DRIVE (NT:17)
24221-28C10
Unavailable
3
GEAR, 3RD DRIVE (NT:17)
24231-28C21
Unavailable
4
GEAR, 4TH DRIVE (NT:19)
24241-28C20
Unavailable
5
GEAR, 5TH DRIVE (NT:23)
24251-28C01
Unavailable
6
WASHER, 2ND DRIVE GEAR This part replaces 08211-17301.
09181-17223
Unavailable
7
CIRCLIP
09380-25010
Unavailable
8
SHAFT, DRIVE | MODEL P/R This part replaces 24131-28C01.
24131-28C03
Unavailable
8
SHAFT, DRIVE | MODEL S This part replaces 24131-28C02.
24131-28C03
Unavailable
9
GEAR, 1ST DRIVEN (NT:28) | MODEL P/R This part replaces 24311-28C01.
24311-28C02
Unavailable
9
GEAR, 1ST DRIVEN (NT:28) | MODEL S
24311-28C02
Unavailable
10
GEAR, 2ND DRIVEN (NT:29)
24321-28C10
Unavailable
11
GEAR,3RD DRIVEN This part replaces 24331-28C02.
24331-28C03
Unavailable
12
GEAR, 4TH DRIVEN (NT:22)
24341-28C20
Unavailable
13
GEAR, 5TH DRIVEN (NT:23)
24351-28C20
Unavailable
14
BUSH (20X24X10)
09300-20037
Unavailable
15
BUSH (25X28X10)
09300-25031
Unavailable
16
WASHER, 2ND DRIVE GEAR This part replaces 08211-17301.
09181-17223
Unavailable
17
THRUST WASHER
08211-20301
Unavailable
18
WASHER, 2ND (22X34X1.5) This part replaces 08211-22342.
09181-22240
Unavailable
19
WASHER, 5TH DRIVE This part replaces 08211-25341.
09181-25167
Unavailable
20
CIRCLIP
09380-25010
Unavailable
21
WASHER LOCK (25.1X31X1.0)
09167-25012
Unavailable
22
BEARING (25X52X15)
08143-62057
Unavailable
23
BEARING (17X40X12)
09262-17023
Unavailable
24
BEARING (17X40X12)
09262-17023
Unavailable
25
BEARING (22X56X15)
09262-22023
Unavailable
26
OIL SEAL (28X38X6)
09283-28020
Unavailable
27
RETAINER | -E.NO.100885 This part replaces 24741-20A10.
24741-21A00
Unavailable
27
RETAINER, SHIFT CAM RH | E.NO.100886-
24741-21A00
Unavailable
28
SCREW | MODEL P/R This part replaces 02112-06128.
02112-06127
Unavailable
28
SCREW | MODEL S This part replaces 02112-06123.
02112-0612A
Unavailable
29
GEAR, KICK IDLE (NT:27) This part replaces 26260-28C01.
26260-05D00
Unavailable
30
WASHER (17X24X0.5) This part replaces 08221-17245.
09181-17130
Unavailable
31
SNAP RING | MODEL P
09380-17001
Unavailable
31
CIRCLIP | MODEL R/S This part replaces 08331-31176.
08331-31179
Unavailable
32
SPROCKET, ENGINE (NT:13) This part replaces 27511-14310.
27511-37F00
Unavailable
32
SPROCKET, ENGINE (NT:14) | OPT This part replaces 27511-14300.
27511-47D00
Unavailable
32
SPROCKET (NT:15) | OPT
27511-14320
Unavailable
33
SPACER, ENGINE SPROCKET
27531-28C00
Unavailable
34
CIRCLIP
09380-22006
Unavailable
35
O RING (D:1.9, ID:21.8)
09280-21010
Unavailable
36
CHAIN,DRIVE ASS | 116->112L, MODEL P/R This part replaces 27600-28C01-116.
27600-46K00-116
Unavailable
36
CHAIN ASSY,DRIVE | MODEL S This part replaces 27600-43D00-114.
27600-46K00-114
Unavailable
36
CHAIN,DRIVE ASS | OPT, 116->114L, TWDEL P/R This part replaces 27600-28C01-116.
27600-46K00-116
Unavailable
37
NO DESCRIPTION AVAILABLE | MODEL P/R This part replaces 27620-28C00.
27620-28C01
Unavailable
37
.JOINT SET,CHAIN | MODEL S This part replaces 27620-43D00.
27620-46K00
Unavailable
37
JOINT, CHAIN (RK)
27620-14262
Unavailable
