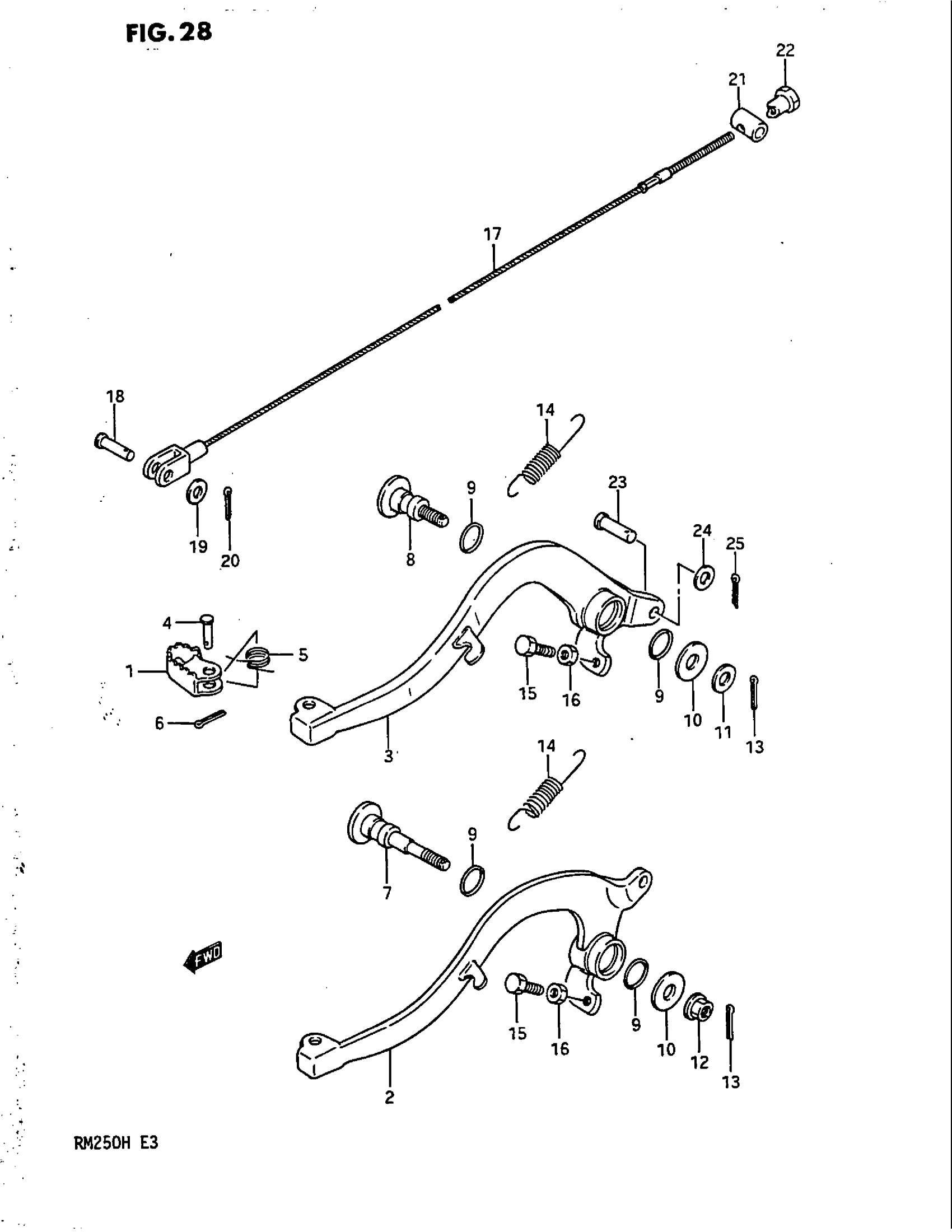

Suzuki RM250 (1987) REAR BRAKE Diagram

#

Description
Price

1

PEDAL, BRAKE | MODEL G

43110-14130

Unavailable

1

PEDAL, BRAKE | MODEL H

43110-01B10

Unavailable

2

ARM, REAR BRAKE | MODEL G

43120-00B00

Unavailable

3

NO DESCRIPTION AVAILABLE | MODEL H This part replaces 43120-00B20.

43120-00B21

Unavailable

4

PIN | MODEL G

09200-06038

Unavailable

4

PIN | MODEL H

09200-06060

Unavailable

5

SPRING | MODEL G This part replaces 09444-11004.

09444-11005

Unavailable

5

SPRING | MODEL H

09444-11005

Unavailable

6

.COTTER PIN This part replaces 04111-20158.

04111-2015A

Unavailable

7

NO DESCRIPTION AVAILABLE | MODEL G This part replaces 43142-01B00.

43142-01B01

Unavailable

8

SHAFT | MODEL H

43142-00B20

Unavailable

9

O RING (ID:14.8,D:2.40) This part replaces 09280-15001.

09280-15003

Unavailable

10

THRUST WASHER

08211-10261

Unavailable

11

WASHER This part replaces 08322-11088.

08322-01087

Unavailable

13

COTTER PIN This part replaces 04111-20208.

04111-2020A

Unavailable

14

SPRING | MODEL G This part replaces 09443-13020.

09443-13023-XC0

Unavailable

14

SPRING | MODEL H This part replaces 09443-13023.

09443-13023-XC0

Unavailable

15

BOLT, GEAR SHIFT LINK | MODEL G This part replaces 01107-06205.

01500-0620A

Unavailable

15

BOLT | MDOEL H This part replaces 01107-06207.

01500-06207

Unavailable

16

NUT | MODEL G This part replaces 08310-11065.

08310-0006A

Unavailable

16

.NUT | MODEL H This part replaces 08310-11067.

08310-00067

Unavailable

17

CABLE ASSY, REAR BRAKE | MODEL G

58510-01B00

Unavailable

18

PIN | MODEL G

09200-05001

Unavailable

19

WASHER | MODEL G This part replaces 08322-21067.

08322-01067

Unavailable

20

COTTER PIN | MODEL G This part replaces 04111-20208.

04111-2020A

Unavailable

21

PIN, ADJUSTER | MODEL G

09209-13004

Unavailable

22

.NUT | MODEL G This part replaces 09150-06009.

09150-06010

Unavailable

23

PIN | MODEL H

09200-08048

Unavailable

24

WASHER | MODEL H

09160-08074

Unavailable

25

.COTTER PIN | MODEL H This part replaces 04111-20158.

04111-2015A

Unavailable
