TRANSMISSION

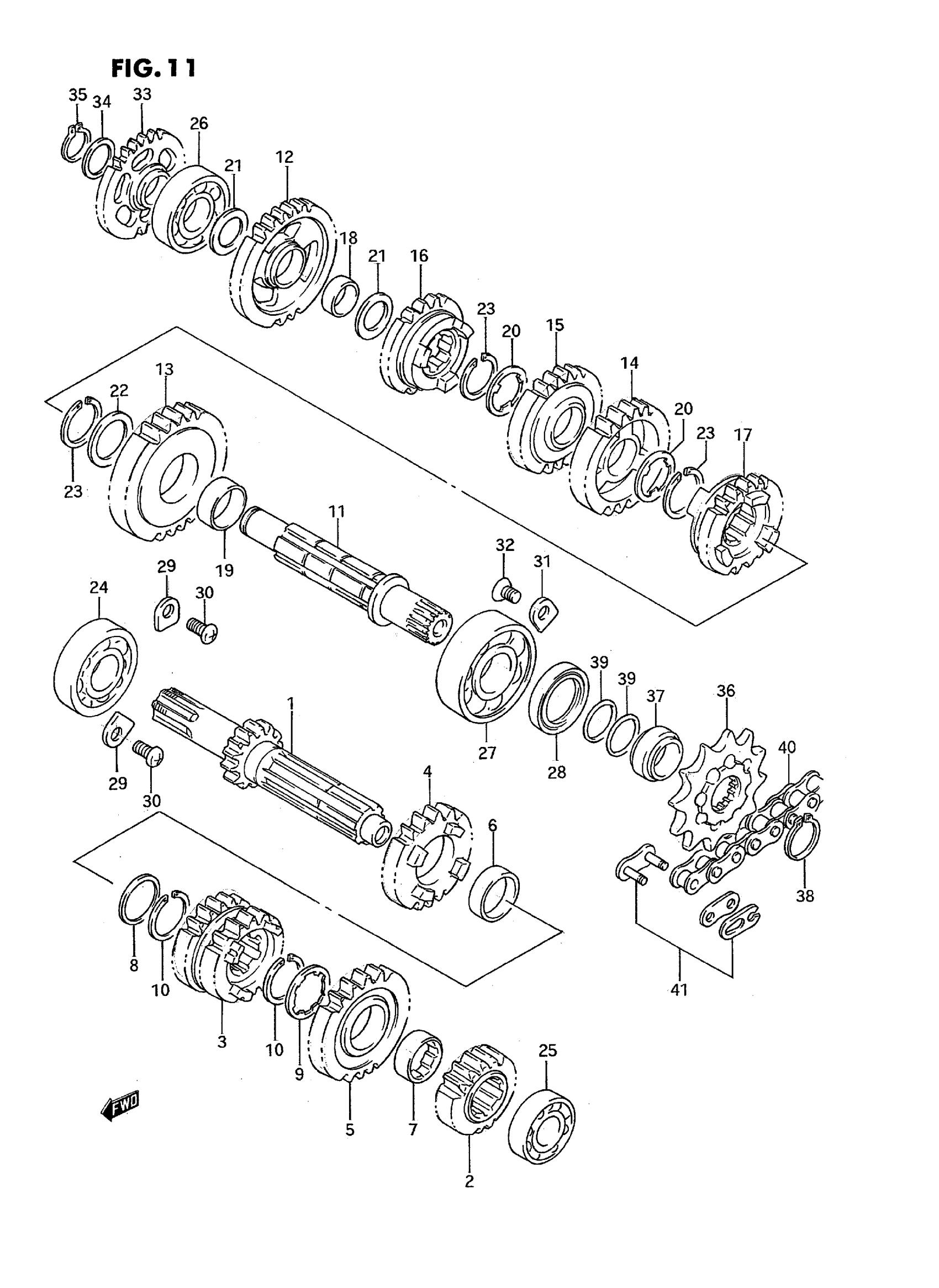

Suzuki RM125S (1995) TRANSMISSION Diagram
#
1
COUNTERSHAFT (NT:14)
24121-43D00
Unavailable
2
GEAR, 2ND DRIVE (NT:16)
24221-43D00
Unavailable
3
GEAR, 3RD & 4TH DRIVE | MODEL N/P/R->24231-43D10W/24331-43D10 This part replaces 24231-43D02.
24231-43D21
Unavailable
3
GEAR, 3RD & 4TH DRIVE | MODEL S This part replaces 24231-43D10.
24231-43D21
Unavailable
4
GEAR, 5TH DRIVE (NT:19) This part replaces 24251-43D00.
24251-43D20
Unavailable
5
GEAR, 6TH DRIVE (NT:20) This part replaces 24261-43D00.
24261-43D01
Unavailable
6
BUSH | MODEL N/P This part replaces 09300-22015.
09300-22008
Unavailable
6
BUSH (22X26X9) | MODEL R/S
09300-22008
Unavailable
7
BUSH
24262-43D00
Unavailable
8
WASHER (22X28X1.0) This part replaces 08211-22281.
09181-22139
Unavailable
9
WASHER
09167-22014
Unavailable
10
CIRCLIP
09380-22006
Unavailable
11
DRIVESHAFT | MODEL N This part replaces 24131-43D00.
24131-43D01
Unavailable
11
DRIVESHAFT | MODEL P/R/S
24131-43D01
Unavailable
12
GEAR, 1ST DRIVEN (NT:30) | MODEL N This part replaces 24311-43D00.
24311-43D02
Unavailable
12
GEAR, 1ST DRIVEN (NT:30) | MODEL P/R This part replaces 24311-43D01.
24311-43D02
Unavailable
12
GEAR, 1ST DRIVEN (NT:30) | MODEL S
24311-43D02
Unavailable
13
GEAR, 2ND DRIVEN (NT:28)
24321-43D00
Unavailable
14
GEAR, 3RD CRIVEN (NT:26) | MODEL N/P/R->24331-43D10W/24231-43D10 This part replaces 24331-43D02.
24331-43D11
Unavailable
14
GEAR, 3RD CRIVEN (NT:26) | MODEL S This part replaces 24331-43D10.
24331-43D11
Unavailable
15
GEAR, 4TH DRIVEN (NT:24) This part replaces 24341-43D00.
24341-43D01
Unavailable
16
GEAR, 5TH DRIVEN (NT:20)
24351-43D00
Unavailable
17
GEAR, 6TH DRIVEN (NT:19) This part replaces 24361-43D00.
24361-43D01
Unavailable
18
BUSH (17X21X9)
09300-17012
Unavailable
19
BUSH | MODEL N/P This part replaces 09300-22015.
09300-22008
Unavailable
19
BUSH (22X26X9) | MODEL R/S
09300-22008
Unavailable
20
WASHER
09167-22022
Unavailable
21
WASHER (17X26X1) This part replaces 08211-17261.
09181-17167
Unavailable
22
WASHER, 6TH DRIVE This part replaces 08211-22301.
09181-22167
Unavailable
23
CIRCLIP
09380-22006
Unavailable
24
BEARING (20X47X12) | RH
09262-20122
Unavailable
25
BEARING (15X35X11) | LH
08113-62027
Unavailable
26
BEARING (17X40X9.5) | RH
09262-17040
Unavailable
27
BEARING (20X52X12.5) | LH
09262-20110
Unavailable
28
OIL SEAL (28X38X6)
09283-28020
Unavailable
29
RETAINER | MODEL N/P This part replaces 24741-20A10.
24741-21A00
Unavailable
29
HOLDER, BEARING | MODEL R/S
24741-21A00
Unavailable
30
SCREW | MODEL N This part replaces 02112-06128.
02112-06127
Unavailable
30
SCREW | MODEL P
02112-06107
Unavailable
30
SCREW | MODEL R/S This part replaces 02112-06103.
02112-0610B
Unavailable
31
RETAINER
24741-20A00
Unavailable
32
SCREW | MODEL N/P This part replaces 02122-06108.
02122-0610A
Unavailable
32
SCREW | MODEL R/S This part replaces 02122-06123.
02122-0612A
Unavailable
33
GEAR, KICK IDLE (NT:26) This part replaces 26260-43D00.
26260-43D01
Unavailable
34
WASHER (17X24X0.5) This part replaces 08221-17245.
09181-17130
Unavailable
35
CIRCLIP This part replaces 08331-31176.
08331-31179
Unavailable
36
SPROCKET, ENGINE (NT:12)
27511-14111
Unavailable
36
SPROCKET, ENGINE (NT:11) | OPT
27511-14101
Unavailable
36
SPROCKET, ENGINE (NT:13) | OPT
27511-14121
Unavailable
37
SPACER
27531-43D00
Unavailable
38
CIRCLIP
09380-20007
Unavailable
39
O RING (D:1.9,ID:19.8)
09280-20006
Unavailable
40
CHAIN ASSY,DRIVE | Includes Item(s) 41 This part replaces 27600-43D00-112.
27600-46K00-114
Unavailable
41
.JOINT SET,CHAIN This part replaces 27620-43D00.
27620-46K00
Unavailable
