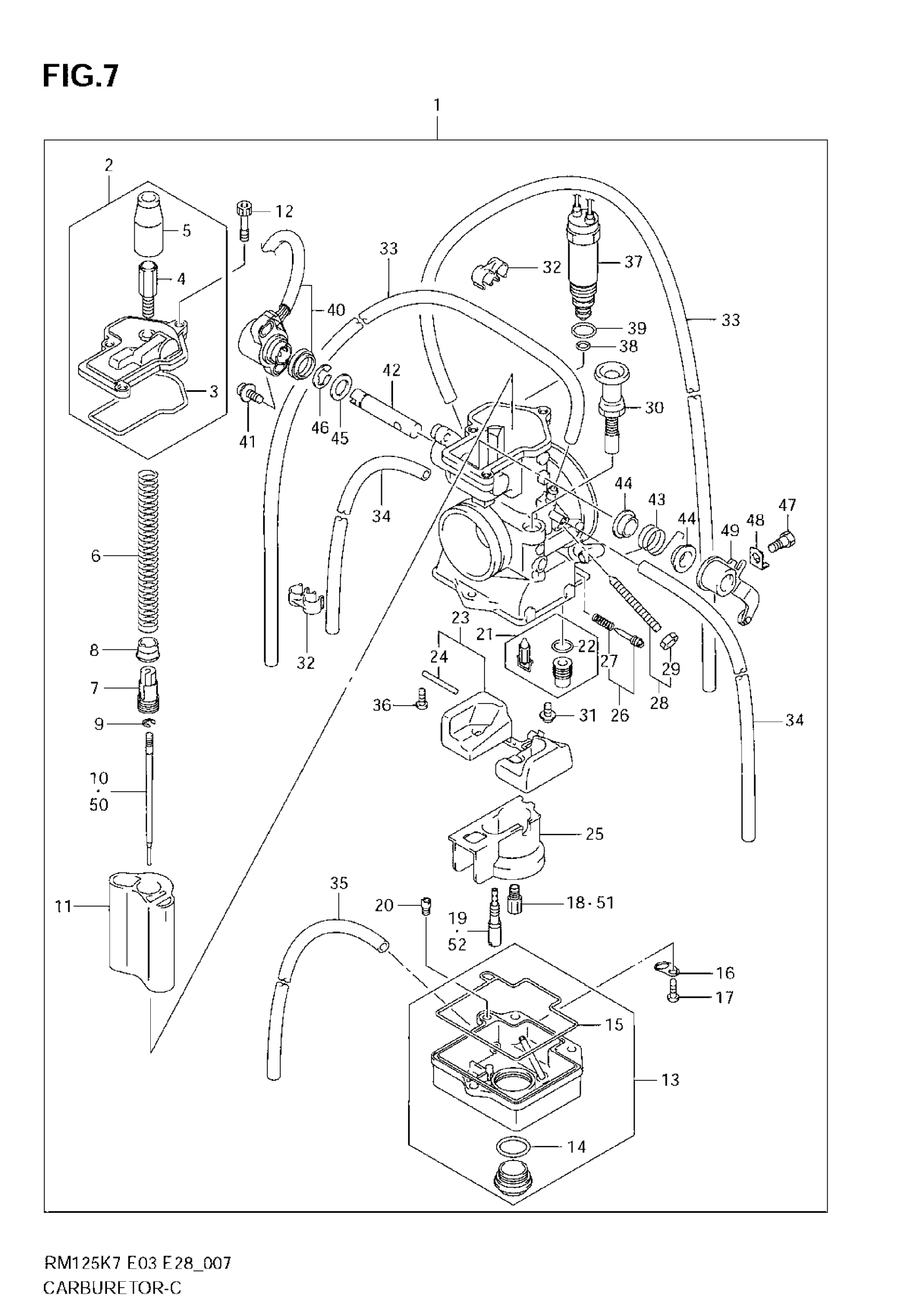

Suzuki RM125 (2008) CARBURETOR Diagram

#

Description
Price

2

TOP CAP ASSY

13260-36F10

Unavailable

3

PACKING

13258-36F10

Unavailable

4

CAP, RUBBER

13681-36F00

Unavailable

5

ADJUSTER, CABLE

13577-41612

Unavailable

6

SPRING

13573-36F10

Unavailable

7

GUIDE

13518-36F00

Unavailable

8

RING

13424-36F00

Unavailable

9

$2.19

10

NEEDLE, JET (6CHY17-65)

13381-36F40

Unavailable

11

VALVE, PISTON

13551-36F50

Unavailable

12

BOLT

13262-36F00

Unavailable

13

FLOAT BODY ASSY

13250-36F20

Unavailable

14

O RING

13246-29630

Unavailable

15

O RING

13251-36F00

Unavailable

16

PLATE

13693-36500

Unavailable

17

SCREW This part replaces 13601-05148.

13601-05148-XC0

Unavailable

18

JET, MAIN (#370)

09491-74003

Unavailable

19

JET, PILOT (42.5)

09492-42003

Unavailable

20

JET, POWER (55)

09492-55012

Unavailable

21

VALVE ASSY,NEED This part replaces 13370-36F00.

13370-36F01

Unavailable

22

O RING

13374-35C00

$5.97

23

FLOAT SET

13240-36F00

Unavailable

24

PIN, FLOAT

13254-20010

Unavailable

25

HOLDER

13418-36F00

Unavailable

26

ADJUSTER SET (AS)

13280-36F20

Unavailable

27

SPRING

13268-35010

Unavailable

28

ADJUSTER SET (PV)

13270-36F00

Unavailable

29

NUT

13607-47070

Unavailable

30

PLUNGER ASSY

13411-36F00

Unavailable

31

SCREW

13602-05A10

$3.55

32

CLIP

13619-42E00

Unavailable

33

HOSE (3.5X6.5X600) | L:600!550

09351-35653-600

Unavailable

34

HOSE (3.5X6.5X600) | L:600!350

09351-35653-600

Unavailable

35

HOSE | L:600!300 This part replaces 09351-30503-600.

09351-30001-600

Unavailable

37

SOLENOID ASSY

13160-36F00

Unavailable

38

O RING

13453-36F00

Unavailable

39

O RING

13454-36F00

Unavailable

40

SENSOR ASSY This part replaces 13581-36F00.

13581-36F01

Unavailable

41

SCREW

13605-39F00

Unavailable

42

SHAFT

13582-36F00

Unavailable

43

TORSION SPRING

13583-36F00

Unavailable

44

RING

13584-36F00

Unavailable

45

WASHER

13557-47070

Unavailable

46

E RING

13617-44080

Unavailable

47

BOLT

13587-36F00

Unavailable

48

PLATE

13588-36F00

Unavailable

49

LEVER ASSY

13589-36F00

Unavailable

50

NEEDLE, JET (6CHY17-66) | OPT

13381-36F60

Unavailable

50

NEEDLE, JET (6CHY17-64) | OPT

13383-36FM0

Unavailable

50

NEEDLE, JET (6CHY17-63) | OPT

13383-36FP0

Unavailable

50

NEEDLE, JET (6CHY17-62) | OPT

13383-36FR0

Unavailable

50

NEEDLE, JET (6CHY17-61) | OPT

13381-36F00

Unavailable

50

NEEDLE, JET (6CHY17-60) | OPT

13381-36F20

Unavailable

50

NEEDLE, JET (6CHY16-66) | OPT

13381-36F50

Unavailable

50

NEEDLE, JET (6CHY16-65) | OPT

13381-36F30

Unavailable

50

NEEDLE, JET (6CHY16-64) | OPT

13383-36FL0

Unavailable

50

NEEDLE, JET (6CHY16-63) | OPT

13383-36FN0

Unavailable

50

NEEDLE, JET (6CHY16-62) | OPT

13383-36FQ0

Unavailable

50

NEEDLE, JET (6CHY16-61) | OPT

13383-36FS0

Unavailable

50

NEEDLE, JET (6CHY16-60) | OPT

13381-36F10

Unavailable

51

JET, MAIN (#400) | OPT

09491-80010

Unavailable

51

JET, MAIN (#410) | OPT

09491-82007

Unavailable

51

JET, MAIN (#420) | OPT

09491-84008

Unavailable

51

JET, MAIN (#430) | OPT

09491-86002

Unavailable

51

JET, MAIN (#440) | OPT

09491-88001

Unavailable

51

JET, MAIN (#450) | OPT

09491-90005

Unavailable

51

JET, MAIN (#460) | OPT

09491-92002

Unavailable

51

JET, MAIN (#470) | OPT

09491-94004

Unavailable

51

JET, MAIN (#480) | OPT

09491-96001

Unavailable

51

JET, MAIN (#490) | OPT

09491-98001

Unavailable

51

JET, MAIN (#500) | OPT

09491-10001

Unavailable

51

JET, MAIN (#350) | OPT

09491-70011

Unavailable

51

JET, MAIN (#360) | OPT

09491-72011

Unavailable

51

JET, MAIN (#370) | OPT

09491-74003

Unavailable

51

JET, MAIN (#380) | OPT

09491-76003

Unavailable

51

JET, MAIN (#390) | OPT

09491-78005

Unavailable

51

JET, MAIN (#300) | OPT

09491-60007

Unavailable

51

JET, MAIN (#310) | OPT

09491-62005

Unavailable

51

JET, MAIN (#320) | OPT

09491-64002

Unavailable

51

JET, MAIN (#330) | OPT

09491-66002

Unavailable

51

JET, MAIN (#340) | OPT

09491-68002

Unavailable

52

JET, PILOT (25) | OPT

09492-25011

Unavailable

52

JET, PILOT (27.5) | OPT

09492-27011

Unavailable

52

JET, PILOT (30.0) | OPT

09492-30014

Unavailable

52

JET, PILOT (32.5) | OPT

09492-32010

Unavailable

52

JET, PILOT (35.0) | OPT

09492-35021

Unavailable

52

JET, PILOT (37.5) | OPT

09492-37003

Unavailable

52

JET, PILOT (40.0) | OPT

09492-40028

Unavailable

52

JET, PILOT (42.5) | OPT

09492-42023

Unavailable

52

JET, PILOT (45.0) | OPT

09492-45034

Unavailable

52

JET, PILOT (47.5) | OPT

09492-47022

Unavailable

53

WASHER, JET NEEDLE CLIP | OPT NOT SHOWN

13394-36F20

Unavailable

54

HOLDER, GUIDE | OPT NOT SHOWN

13518-36F20

Unavailable
