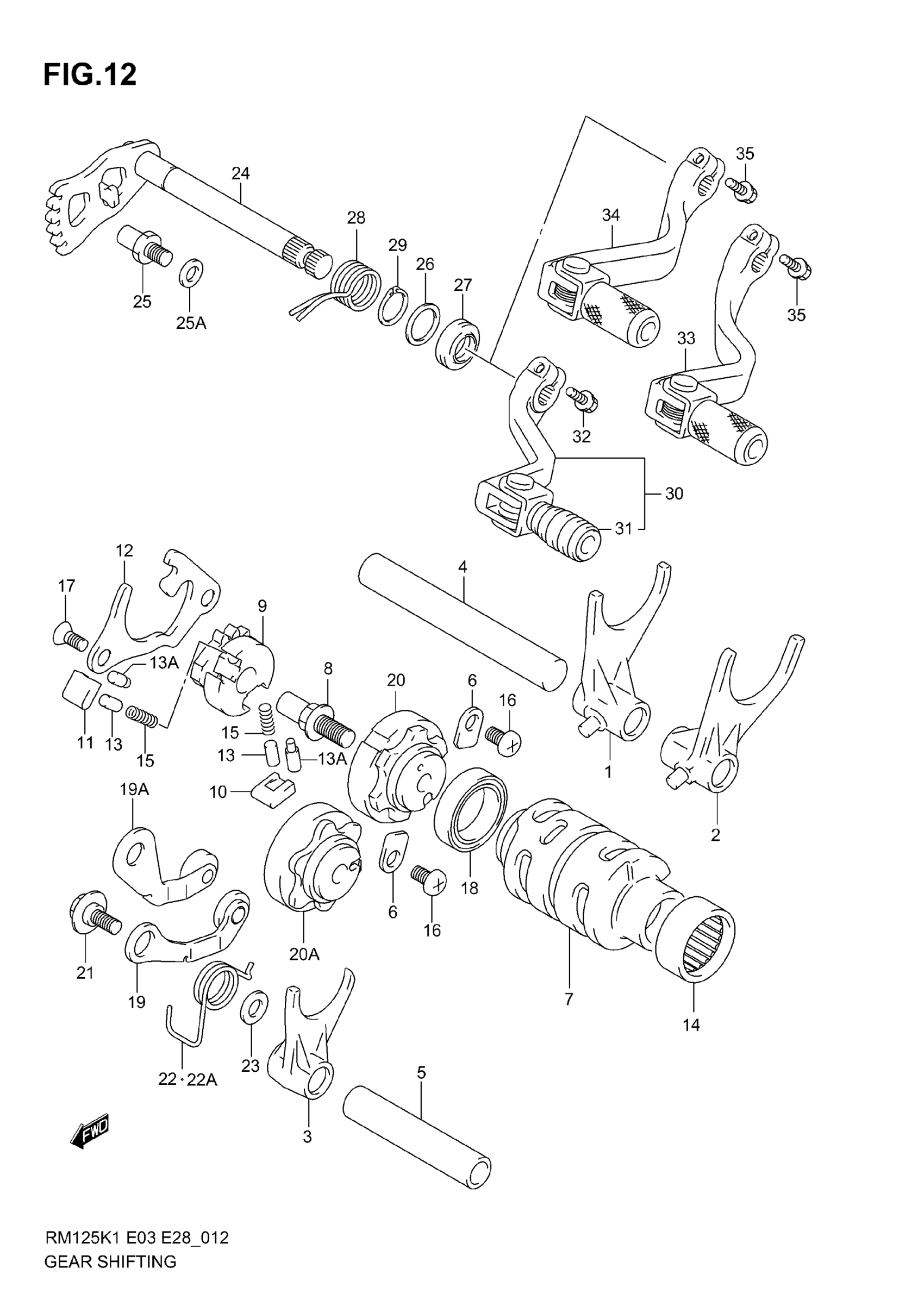

Suzuki RM125 (2006) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, NO.1

25211-36E10

Unavailable

2

FORK, NO.2

25221-36E10

Unavailable

3

FORK, NO.3

25231-36E10

Unavailable

4

SHAFT, NO.1 (L:95)

25411-37F20

Unavailable

5

SHAFT, NO.2 (L:60)

25421-27C01

Unavailable

6

RETAINER, SHAFT CAM BEARING

24741-21A00

Unavailable

7

CAM, GEAR SHIFT

25310-36F00

Unavailable

8

PIN, GEAR SHIFT CAM

25313-27C02

Unavailable

9

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

Unavailable

10

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

11

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

12

LIFTER, GEAR SHIFT

25331-28C00

Unavailable

13

PIN, SHIFT PAWL | MODEL K1/K2

09261-05003

Unavailable

13A

PIN, SHIFT PAWL | MODEL K3/K4/K5/K6

09209-05023

Unavailable

14

BEARING, SHIFT CAM LH | 25X32X12

09263-25018

Unavailable

15

SPRING

09440-04003

Unavailable

16

SCREW | MODEL K1/K2 This part replaces 02112-06103.

02112-0610B

Unavailable

16

SCREW, SHIFT CAM (6X10) | MODEL K3/K4/K5/K6

09125-06112

Unavailable

17

SCREW | MODEL K1/K2 This part replaces 02122-06123.

02122-0612A

Unavailable

17

SCREW, SHIFT PAWL LIFTER (6X12) | MODEL K3/K4/K5/K6

09126-06011

Unavailable

18

BEARING, SHIFT CAM RH

08140-69050

Unavailable

19

STOPPER, SHIFT CAM | MODEL K1/K2/K3

25350-28C20

Unavailable

19A

STOPPER, SHIFT CAM | MODEL K4/K5/K6

25350-37F30

Unavailable

20

PLATE, SHIFT CAM STOPPER | MODEL K1/K2/K3

25381-36E00

Unavailable

20A

PLATE, SHIFT CAM STOPPER | MODEL K4/K5/K6

25381-37F30

Unavailable

21

BOLT

09111-06041

Unavailable

22

SPRING | MODEL K1/K2/K3

09448-18025

Unavailable

22A

SPRING | MODEL K4/K5/K6

25355-37F00

Unavailable

23

WASHER

08211-06121

Unavailable

24

SHAFT, GEAR SHIFT

25510-36F00

Unavailable

25

STOPPER, GEAR SHIFT ARM | MODEL K1

25671-38B00

Unavailable

25

STOPPER, GEAR SHIFT ARM | MODEL K2/K3

25671-37F00

Unavailable

25

STOPPER, GEAR SHIFT ARM | MODEL K4/K5/K6

25671-37F10

Unavailable

25A

WASHER, GEAR SHIFT ARM

09181-08139

Unavailable

26

WASHER (14X20X1)

09181-14139

Unavailable

27

SEAL, SHIFT SHAFT (14X22X6)

09283-14006

Unavailable

28

SPRING, SHIFT RETURN

09444-20004

Unavailable

29

CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.

08331-3114A

Unavailable

30

LEVER ASSY, GEAR SHIFT | MODEL K1; Includes Item(s) 31 This part replaces 25600-36F00.

25600-36F10

Unavailable

31

RUBBER,GEAR SHI | MODEL K1 This part replaces 25652-27C00.

25652-27C01

Unavailable

32

..BOLT | MODEL K1 This part replaces 01547-06203.

01547-0620B

Unavailable

33

LEVER ASSY, GEAR SHIFT | MODEL K2/K3

25600-36F10

Unavailable

34

LEVER ASSY, GEAR SHIFT | MODEL K4

25600-36F20

Unavailable

34

LEVER ASSY, GEAR SHIFT | MODEL K5/K6

25600-36F30

Unavailable

35

BOLT | MODEL K2/K3/K4/K5/K6 This part replaces 09103-06235.

01547-06207

Unavailable
