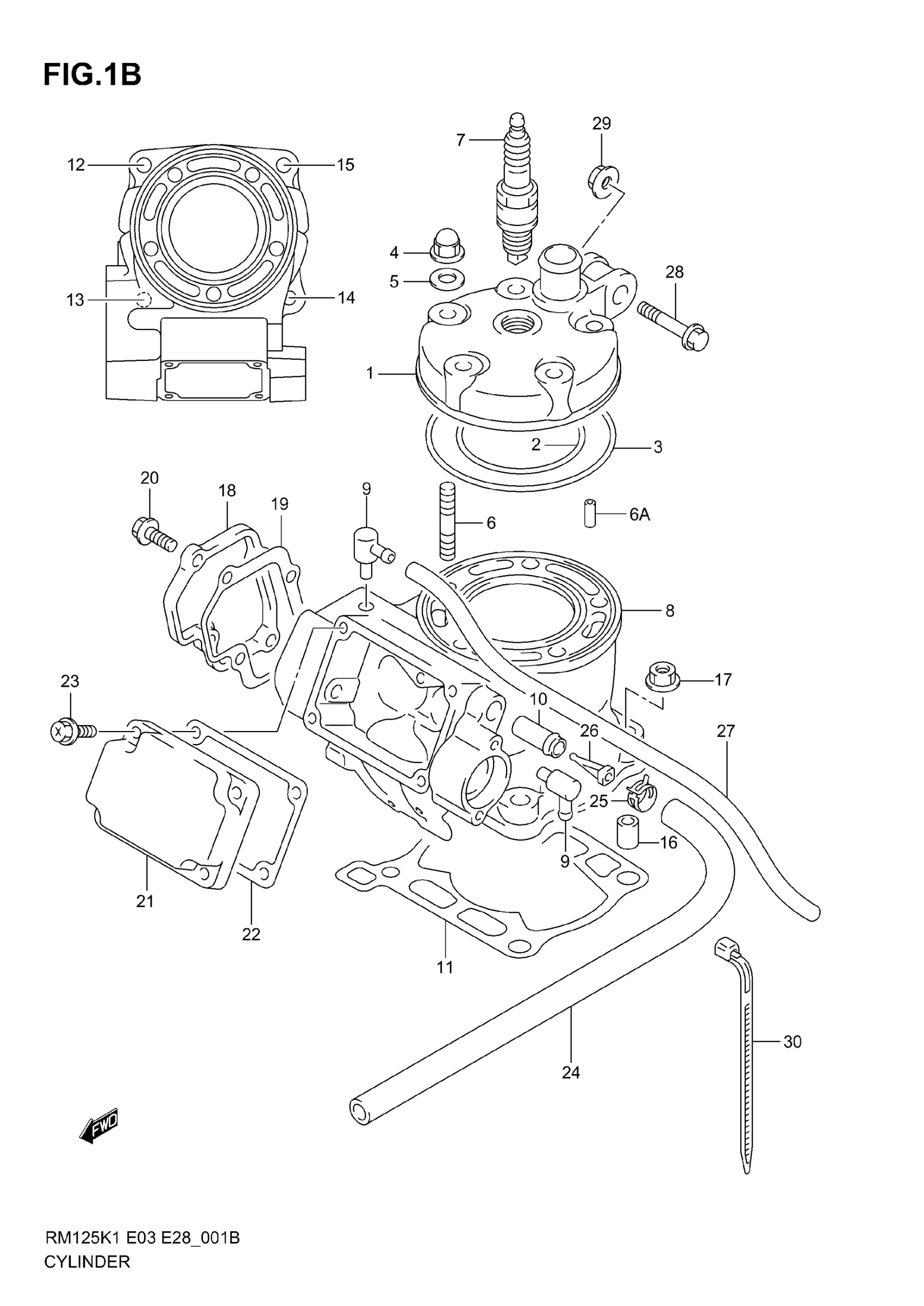

Suzuki RM125 (2006) CYLINDER Diagram

#

Description
Price

1

HEAD, CYLINDER | MODEL K1/K2 This part replaces 11111-36F00.

11111-36F11

Unavailable

1

HEAD, CYLINDER | MODEL K3

11111-36F11

Unavailable

1

HEAD, CYLINDER | MODEL K4

11111-36F20

Unavailable

1

HEAD, CYLINDER | MODEL K5/K6

11111-36F30

Unavailable

2

O RING, CYLINDER HEAD NO.1

11147-27C11

Unavailable

3

O RING, CYLINDER HEAD NO.2

11148-27C11

Unavailable

4

NUT

09159-08049

Unavailable

5

WASHER

09168-08021

Unavailable

6

STUD BOLT (8X38) This part replaces 09108-08227.

09108-08231

Unavailable

6A

PIN (4X13.8) | MODEL K5/K6

04221-04089

Unavailable

7

SPARK PLUG (NGK,R6918B-8)

09482-00509

Unavailable

8

CYLINDER SET | MODEL K1/K2

11200-36840

Unavailable

8

CYLINDER SET | MODEL K3

11200-36850

Unavailable

8

CYLINDER SET | MODEL K4

11200-36860

Unavailable

8

CYLINDER SET | MODEL K5/K6; Includes Item(s) 9 - 10

11200-36870

Unavailable

9

UNION, CYLINDER | MODEL K1/K2/K3

16910-09401

Unavailable

9

UNION, CYLINDER | MODEL K4/K5/K6

16910-09401

Unavailable

10

UNION, EXHAUST VALVE BREATHER HOSE | MODEL K1/K2/K3

09364-10003

Unavailable

11

GASKET, CYLINDER | MODEL K1/K2/K3

11241-27C10

Unavailable

11

GASKET, CYLINDER | MODEL K4/K5/K6

11241-36F00

Unavailable

12

STUD BOLT (8X33)

09108-08220

Unavailable

13

STUD BOLT (8X30)

09108-08142

Unavailable

14

STUD BOLT This part replaces 01421-08358.

01421-0835A

Unavailable

15

STUD BOLT (8X40)

09108-08144

Unavailable

16

PIN

09206-11004

Unavailable

17

NUT | MODEL K1/K2 This part replaces 08316-10083.

08316-1008B

Unavailable

17

NUT | MODEL K3/K4/K5/K6

09159-08124

Unavailable

18

COVER, CYLINDER NO.1

11231-27C30

Unavailable

19

GASKET, CYLINDER COVER NO.1 This part replaces 11233-27C33.

11233-27C34

Unavailable

20

BOLT | MODEL K1 This part replaces 01547-06163.

01547-0616B

Unavailable

20

BOLT | MODEL K2/K3/K4/K5/K6

09103-06234

Unavailable

21

COVER, CYLINDER NO.2

11248-36E00

Unavailable

22

GASKET, CYLINDER COVER NO.2

11238-36E01

Unavailable

23

BOLT | MODEL K1/K2 This part replaces 02162-05163.

02162-0516A

Unavailable

23

BOLT (5X16) | MODEL K3/K4/K5/K6 This part replaces 09103-05023.

09103-05016

Unavailable

24

HOSE (9X14X220) | MODEL K1/K2/K3

09343-09501

Unavailable

24

HOSE(5X8.2X600) | MODEL K4/K5/K6 L:600!270 This part replaces 09359-50823-600.

09359-50824-600

Unavailable

25

CLIP | MODEL K1/K2/K3

09401-12405

Unavailable

26

FILTER | MODEL K1/K2/K3

11271-28E20

Unavailable

27

HOSE,5X10X600 | L:600!390 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

28

BOLT, ENG MTG

09103-10149

Unavailable

29

NUT (M10) | MODEL K1/K2

09159-10060

Unavailable

29

NUT | MODEL K3/K4/K5/K6

09159-10078

Unavailable

30

CLAMP

09407-18402

Unavailable
