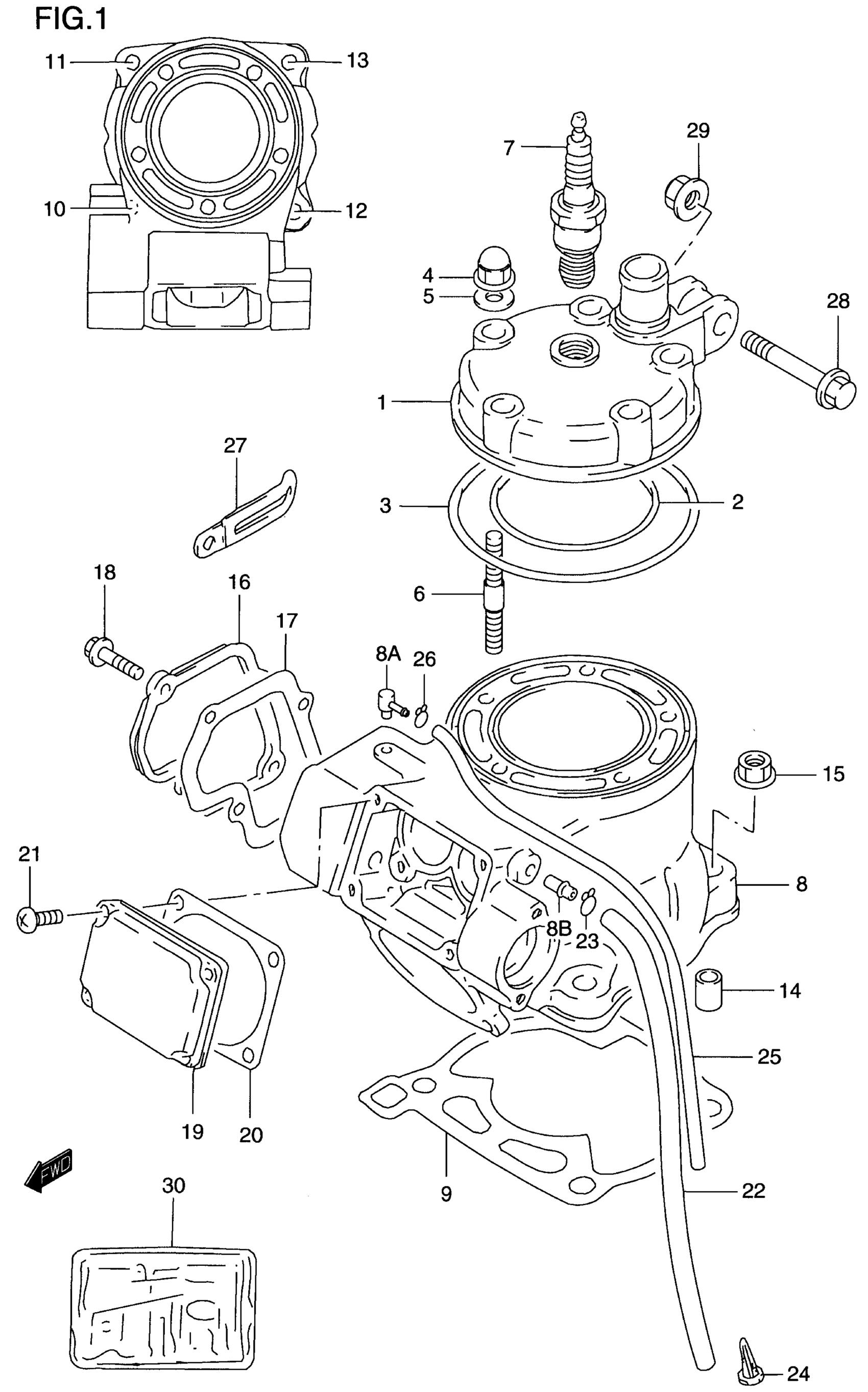

Suzuki RM125 (2000) CYLINDER Diagram

#

Description
Price

1

HEAD,CYLINDER | MODEL T This part replaces 11111-27C33.

11111-27C35

Unavailable

1

HEAD,CYLINDER | MODEL V/W/X/Y This part replaces 11111-27C34.

11111-27C35

Unavailable

2

O RING, CYLINDER HEAD NO.1

11147-27C11

Unavailable

3

O RING, CYLINDER HEAD NO.2

11148-27C11

Unavailable

4

NUT | MODEL T

09159-08074

Unavailable

4

NUT | MODEL V/W/X/Y

09159-08049

Unavailable

5

WASHER

09168-08021

Unavailable

6

STUD BOLT (8X38) This part replaces 09108-08227.

09108-08231

Unavailable

7

SPARK PLUG (NGK,R6918B-8)

09482-00509

Unavailable

8

CYLINDER | MODEL T

11200-27870

Unavailable

8

CYLINDER SET | MODEL V This part replaces 11200-36810.

11200-36812

Unavailable

8

NO DESCRIPTION AVAILABLE | MODEL W This part replaces 11200-36820.

11200-36822

Unavailable

8

NO DESCRIPTION AVAILABLE | MODEL X This part replaces 11200-36821.

11200-36822

Unavailable

8

CYLINDER | MODEL Y; Includes Item(s) 8A

11200-36830

Unavailable

8A

UNION, CYLINDER

16910-09401

Unavailable

8B

UNION, EXHAUST VALVE BREATHER HOSE

09364-10003

Unavailable

9

GASKET, CYLINDER

11241-27C10

Unavailable

10

BOLT,STUD This part replaces 01421-08258.

01421-0825A

Unavailable

11

STUD BOLT (8X30)

09108-08142

Unavailable

12

STUD BOLT This part replaces 01421-08358.

01421-0835A

Unavailable

13

STUD BOLT (8X40)

09108-08144

Unavailable

14

PIN

09206-11004

Unavailable

15

NUT This part replaces 08316-10083.

08316-1008B

Unavailable

16

COVER, CYLINDER NO.1

11231-27C30

Unavailable

17

GASKET, CYLINDER COVER NO.1 | MODEL T This part replaces 11233-27C32.

11233-27C34

Unavailable

17

GASKET, CYLINDER COVER NO.1 | MODEL V/W/X/Y This part replaces 11233-27C33.

11233-27C34

Unavailable

18

BOLT This part replaces 01547-06163.

01547-0616B

Unavailable

19

COVER, CYLINDER NO.2 | MODEL T

11248-27C30

Unavailable

19

COVER, CYLINDER NO.2 | MODEL V/W/X/Y

11248-36E00

Unavailable

20

GASKET, CYLINDE | MODEL T This part replaces 11238-27C31.

11238-42E00

Unavailable

20

GASKET, CYLINDER COVER NO.2 | MODEL V/W/X/Y This part replaces 11238-36E00.

11238-36E01

Unavailable

21

.SCREW | MODEL T/V This part replaces 02112-05163.

02112-0516A

Unavailable

21

BOLT | MODEL W/X/Y This part replaces 02162-05163.

02162-0516A

Unavailable

22

HOSE (9X14X220)

09343-09501

Unavailable

23

CLIP

09401-12405

Unavailable

24

FILTER

11271-28E20

Unavailable

25

HOSE,5X10X600 | L:600(r)390 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

26

CLIP

09401-08401

Unavailable

27

CLAMP, CLUTCH CABLE | MODEL T/V

09404-06429

Unavailable

28

BOLT (8X41)

09103-08083

Unavailable

29

NUT

09159-08067

Unavailable

30

GASKET SET | MODEL T This part replaces 11400-43865.

11400-43867

Unavailable

30

NO DESCRIPTION AVAILABLE | MODEL V This part replaces 11400-36881.

11400-36883

Unavailable

30

GASKET SET | MODEL W/X/Y This part replaces 11400-36890.

11400-36892

Unavailable
